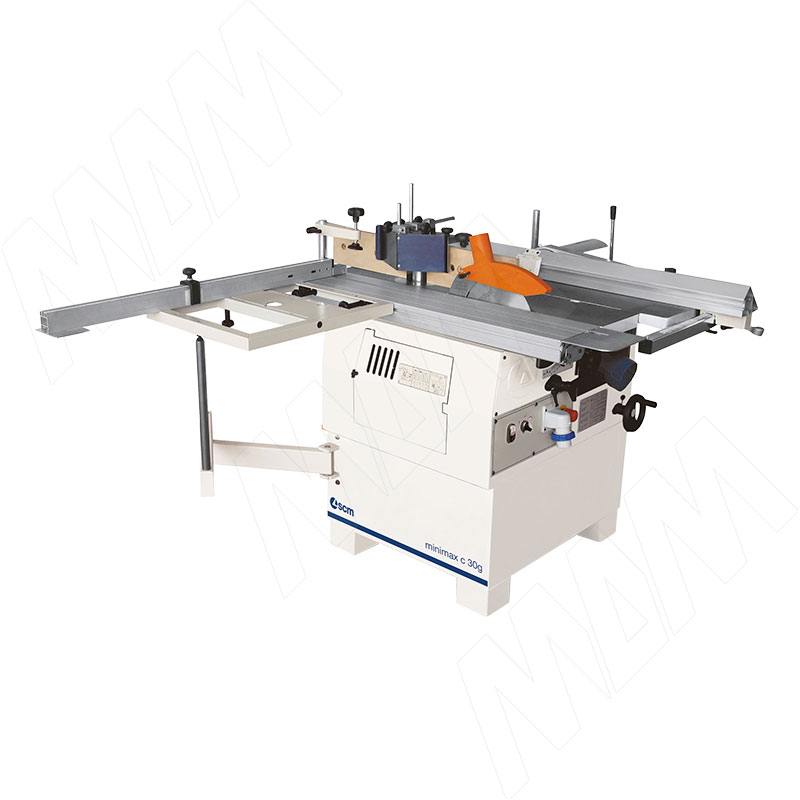

Пятиоперационный станок SCM Minimax C 30 G

Описание

Пятиоперационный станок SCM MINIMAX C 30G — это идеальное решение для небольших столярных мастерских.

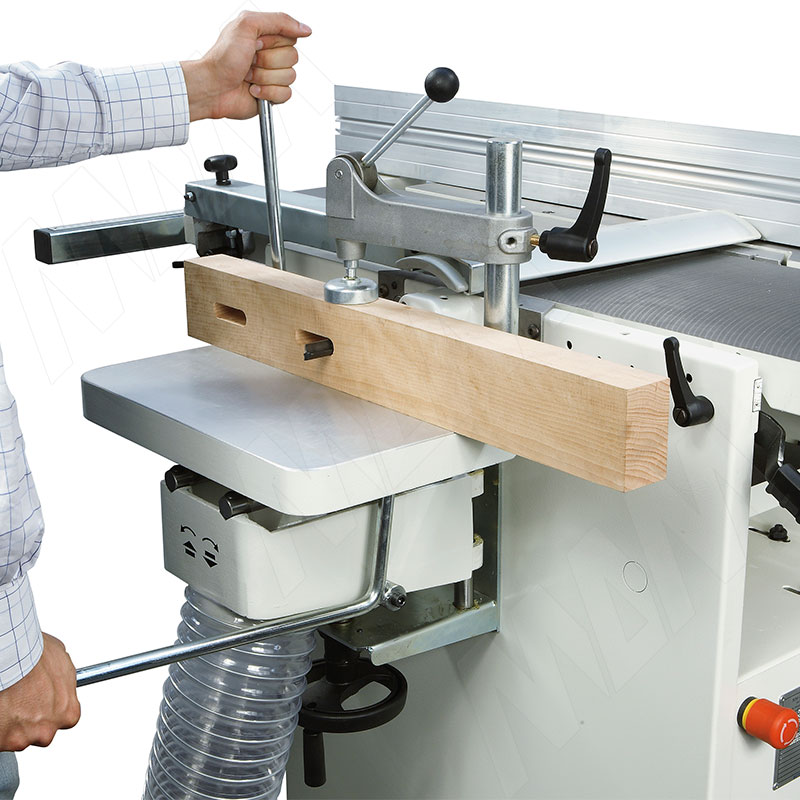

Станок сочетает в себе 5 базовых операций: пиление, фрезерование, фугование, рейсмусование, выборка паза и сверление.

Напряжение питающей сети: 220 В
Мощность электродвигателей: 3×1,8 кВт
Размер поддерживающей рамы на алюминиевой каретке: 1140×201 мм
Диаметр патрубков аспирации: 120 мм
Транспортные размеры станка: 1300×930×1120 мм
Масса станка: 287 кг

Комплектация:

• Алюминиевая каретка, перемещающаяся вплотную к линии пиления, с размерами сечения 1140×201 мм

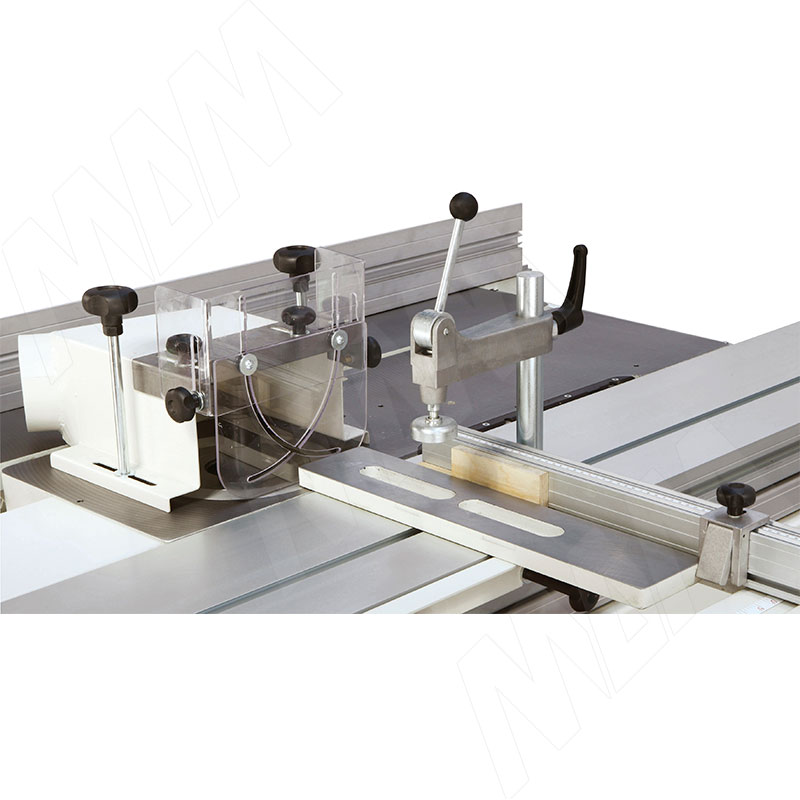

• Рама для форматной обрезки:
  – телескопическая линейка с одним упором
  – эксцентриковый прижим
  –  суппорт

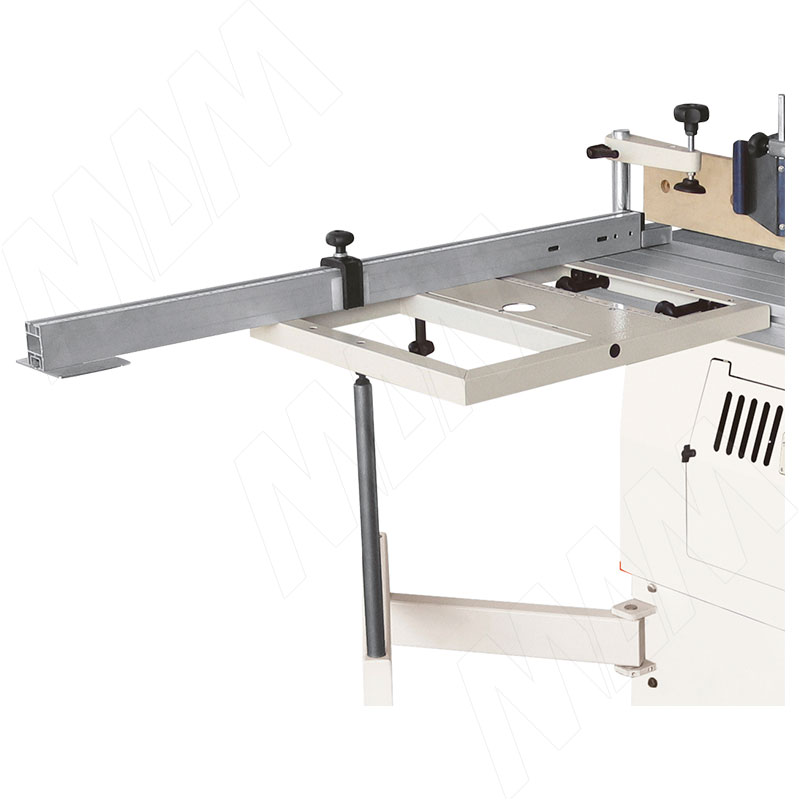

• Рамный стол для форматной обрезки:
  – линейку с одним упором
  – эксцентриковый прижим
  – суппорт
• Xylent спиральный строгальный вал:
  – 48 четырехгранных режущих пластин: самостопорящихся и самоцентрирующихся (15×15×2,5 мм)
  – динамометрический ключ для правильной и безопасной установки ножей
  – 2 насадки для динамометрического ключа
• Алюминиевые направляющие линейки для фрезерного шпинделя
• 3 однофазных двигателя: 1,8 кВт, 50 Гц, 220 В

Преимущества

• Точный распил и шипорезная обработка благодаря каретке из анодированного алюминия.
• Строгальная группа состоит из спирального ножевого вала Xylent, на который установлены поворотные четырехгранные твердосплавные ножи, что гарантирует плавное врезание в материал, снижение сил резания и облегчение нагрузки на вал во время обработки материала. Станок оснащён линейкой из экструдированного анодированного алюминия с суппортом и быстрой фиксацией для надёжного позиционирования.
• Практичность и эргономичность. Для уменьшения габаритов станка и облегчения работы система подъёма фуговального рабочего стола фиксирует его почти вертикально. Станок можно ставить вплотную к стене. Благодаря эффективной системе подачи высота заготовки при рейсмусовании может достигать 200 мм.
• Прекрасное качество обработки и низкий уровень шума. Благодаря тому, что поворотные ножи закреплены на ножевом валу Xylent по спирали, обеспечивается высокое качество обработки и низкий уровень шума, а также улучшенный отвод стружки благодаря образованию стружки малых размеров, что увеличивает продолжительность работы ножей с возможностью использования четырёх режущих кромок поворотных ножей.
• Высокая точность позиционирования благодаря алюминиевым направляющим линейки для фрезерного шпинделя.
• Гибкое решение — 5 станков в 1.

Дополнительные технические характеристики:

Фуговально-рейсмусовый узел:
ширина обработки: 300 мм
диаметр ножевого вала: 62 мм
количество ножей (ножевых пластинок Xylent): 48 шт
размеры четырехгранных строгальных ножей Xylent из твердого сплава: 15×15×2,5 мм
максимальный съем при строгании: 3 мм
общая длина фуговальных столов: 1200 мм
размеры рейсмусового стола: 300×450 мм
скорость подачи при рейсмусовании: 6 м/мин.
минимальная/максимальная толщина заготовки при рейсмусовании: 3–200 мм

Пильный узел:
размеры пильно-фрезерного стола: 1024×224 мм
угол наклона пильного узла: 90–45°
максимальный диаметр основной пилы: 250 мм
максимальный вылет основной пилы над столом при 90/45°: 80/64 мм
максимальный размер поперечного раскроя: 1200 мм
максимальная ширина раскроя по параллельной линейке: 540 мм

Фрезерный узел:
посадочный диаметр шпинделя: 30 мм
максимальная полезная длина шпинделя: 75 мм
скорость вращения шпинделя: 5000/7500 об./мин.
максимальный диаметр профилирующего инструмента: 160 мм
максимальный диаметр инструмента, утапливаемого в шпиндельную чашу: 145 мм
