Эксцентриковое многообразие

Думаю, многие согласятся, что в наше время одна из самых распространенных стяжек для сборки мебели – это эксцентрик. Действительно, за счет низкой цены, относительной простоты установки, эстетической составляющей (фурнитура не видна с внешней стороны мебели и аккуратно расположена внутри конструкции) и возможности многоразового использования эксцентриковая стяжка уже давно пользуется большой популярностью как у серийных производителей мебели, так и у тех, кто работает под заказ.

Стоит отметить многообразие ассортимента эксцентриковых стяжек. В "эксцентриковом мире" встречаются и стяжки, полностью выполненные из металла, и облаченные в пластиковый корпус, и усиленные, называемые так из-за размера и функционального предназначения. Также многообразен и ассортимент штоков для эксцентриковых стяжек – тех самых дополнительных элементов, без которых эксцентрик в мебели всего лишь небольшая частичка металла: стандартные и угловые штоки, штоки эконом-варианта с пластиковым элементом, штоки с метрической резьбой под футорку или с резьбовым окончанием.

Поэтому не случайно в ассортименте всей соединительной фурнитуры, представленной в МДМ, значительную долю составляет эксцентриковая стяжка. Итак, знакомьтесь этот эксцентриковый, эксцентриковый, эксцентриковый мир МДМ!

Эксцентриковая продукция в ассортименте МДМ в основном представлена позициями компании Permo. Вся продукция Permo производится в Италии только из первичного сырья на полностью автоматизированном производстве при постоянном контроле качества. Именно эти параметры, а также квалифицированный персонал, современный менеджмент и конкурентные цены сделали сегодня Permo одним из основных игроков на европейском рынке мебельной соединительной фурнитуры.

Одними из самых распространенных позиций являются стандартные металлические эксцентрики, которые используются в производстве любой корпусной мебели, где не предусмотрены большие габариты конструкции и нагрузки.

Для их производства используется материал Zamak ("замак"). Zamak – это цинковый сплав с содержанием алюминия около 4%. Zamak имеет низкую температуру плавления и очень хорошие литьевые свойства, но при этом достаточно прочен (на уровне малоуглеродистой стали), что позволяет получать достаточно прочные детали со сложной формой.

Металлические эксцентрики подходят для самых популярных толщин плит, которые используются в России для производства мебели: 16, 18, 22, 25, 30 мм. В теле эксцентриков для плит 16 и 18 мм присутствуют специальные насечки, которые предотвращают ослабление и раскручивание стяжки. Стандартные эксцентрики для плит 16 и 18 мм продаются упаковками по 2000 штук. Для удобства клиентов, у которых потребность по данным позициям незначительна, поштучно продается эксцентрик Forza Fix. Также поштучно можно приобрести стандартные эксцентрики для плит толщиной 25 и 30 мм.

С металлическими эксцентриками используются специальные штоки, которые отвечают за вид соединения. Ассортимент штоков для металлических эксцентриков в складской программе МДМ достаточно широк, что позволяет конструктору проектировать мебель, в которой могут присутствовать различные виды соединений, а именно:

  • перпендикулярное соединение

Вы можете выбрать штоки с метрической резьбой под футорку или с резьбовым окончанием (евровинт); под стандартную присадку 34 мм (расстояние от боковины до центра сверления отверстия под эксцентрик) или укороченный вариант 24 мм; шток под толстую боковину (от 25 мм) и даже шток быстрого монтажа (при стягивании пластиковая муфта штока разжимается и шток выдвигается на 3 мм в направлении эксцентрика).

Недавно складская программа МДМ пополнилась штоками эконом-варианта под стандартную присадку 34 мм с резьбовым окончанием и с метрическим окончанием под футорку. Данные штоки характеризуются наличием специального пластикового элемента, который обеспечивает его удобную установку. Пластиковый элемент вращается независимо от штока и при установке придерживается руками, что обеспечивает правильное позиционирование, а сам шток свободно устанавливается в плиту. При этом преимуществом металлического штока является то, что площадь его центральной части с утолщением больше, чем у штока эконом-варианта, и за счет этого обеспечивается более устойчивое положение штока внутри отверстия.

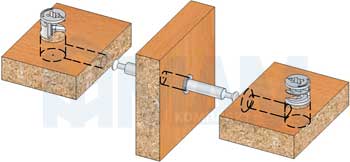

  • двойное перпендикулярное соединение

Ниже представлены два вида двусторонних штоков: под стандартную присадку 34 мм и укороченную 24 мм при использовании общей боковины толщиной 16 мм. На теле штоков имеется упор-ограничитель, предназначенный для их удобного и быстрого позиционирования в боковине при установке.

  • угловое соединение

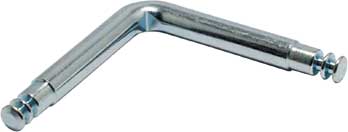

На схемах вы можете видеть два вида угловых штоков, которые позволяют соединить две плиты под углом от 30 до 180°, например, это могут быть какие-либо угловые элементы конструкции или нестандартные фасады для ящиков.

Отличное европейское качество и интересные функциональные решения по приемлемой цене – так можно охарактеризовать металлические эксцентриковые стяжки и штоки, представленные в складской программе МДМ.

Следующая группа эксцентриковых стяжек широко используется в производстве корпусной мебели, в основном в производстве шкафов-купе. Речь идет о металлических эксцентриках, облаченных в пластиковый или металлический корпуса. С помощью этих стяжек собираются корпуса шкафов. Также такие стяжки используются для установки полок внутри шкафа, чтобы обеспечить достаточную жесткость конструкции.

Металлический эксцентрик в пластиковом корпусе подходит для плит толщиной 16, 18 и 25 мм. Пластиковый корпус представлен в нескольких цветах, что позволяет использовать стяжку с различными вариантами плит: однотонные или древоподобные, светлые или темные.

Эксцентрик в металлическом корпусе подходит для плит толщиной 16 и 18 мм. Такой эксцентрик идеально сочетается с петлями и полкодержателями, таким образом, поддерживается общий цветовой стиль внутреннего дизайна мебели.

По форме корпуса выделяют эксцентрики с бортиком и без бортика. Эксцентрик без бортика позволяет осуществлять установку полки в двух вариантах: вертикально и горизонтально.

Вертикальная установка
эксцентрика без бортика
Мебельная фурнитура: эксцентриковая стяжка
Горизонтальная установка
эксцентрика без бортика
Мебельная фурнитура: эксцентриковая стяжка

Эксцентрик с бортиком предусматривает только вертикальную установку полки, при этом бортик препятствует выпадению полки со штоков, обеспечивая горизонтальную фиксацию.

Вертикальная установка
эксцентрика с бортиком
Мебельная фурнитура: эксцентриковая стяжка

Для сборки более массивных конструкций можно использовать эксцентрики в корпусе с дополнительной футоркой. Данные эксцентрики выдерживают большую нагрузку на излом и также представлены в двух корпусах: пластик и металл.

Для металлических эксцентриков в корпусе используются специальные штоки. В ассортименте МДМ представлены позиции, обеспечивающие следующие виды соединений:

  • перпендикулярное

Это соединение обеспечивают три вида штока: с острым резьбовым окончанием (саморез), с тупым резьбовым окончанием (евровинт) и с метрической резьбой (под футорку). Безусловно, самый простой по установке вариант – это шток под саморез. Два остальных штока (евровинт и под футорку) требуют дополнительного сверления в боковине конструкции, но при этом обеспечивают более надежное соединение.

  • двойное перпендикулярное соединение

Данное соединение обеспечивают два штока: "папа" (винт) и "мама" (гайка). Такое соединение используется при соосной установке полок на одну боковину. Во-первых, это позволяет установить полки на одном уровне, что, безусловно, придает конструкции более презентабельный вид. Во-вторых, позволяет производителю мебели сэкономить на материале, используя вместо двух всего одну боковину. В-третьих, сверлится всего одно сквозное отверстие, и тем самым упрощается производственный цикл. Данные штоки можно использовать с плитами толщиной от 16 до 22 мм.

Мебельная фурнитура: эксцентриковая стяжка Следующие эксцентриковые стяжки, представленные в складской программе МДМ, получили название усиленные. Их, в основном, используют для сборки массивных кострукций, в которых применяются толстые плиты от 22 мм и требуется очень надежное соединение. Нередко данные стяжки используют для сборки каркаса кровати или дивана.

МДМ в качестве усиленных стяжке предлагает MAXI FIX (производитель компания Permo) и SPIRAL LOCK (производитель "умной фурнитуры" компания Italiana Ferramenta). Предлагаю рассмотреть каждую стяжку отдельно.

Стяжка MAXI FIX, полностью выполненная из металла, используется с плитами толщиной от 22 мм. Для установки данной стяжки необходимо сверлить отверстие в плите диаметром 35 мм.

Мебельная фурнитура: эксцентриковая стяжка
вид сверху
Мебельная фурнитура: эксцентриковая стяжка
вид снизу
EC01ZAGR

Как было сказано выше, усиленные эксцентриковые стяжки призваны обеспечивать надежное соединение, которое достигается с помощью использования штоков с метрической резьбой под футорку. В зависимости от толщины плиты со стяжкой MAXI FIX используют штоки М6 и М8.

Установленная в плите стяжка MAXI FIX закрывается специальной декоративной заглушкой. В складской программе МДМ представлены заглушки белого, коричневого, бежевого и серого цвета.

Еще один вариант усиленной стяжки, который предлагает МДМ – это SPIRAL LOCK. Производителем этой стяжки является итальянская компания Italiana Ferramenta, которая известна на мировом рынке мебельных комплектующих как компания, производящая инновационную, качественную и красивую фурнитуру. Усиленная стяжка SPIRAL LOCK, как и многие другие представители этого известного итальянского фурнитурного бренда, обладает отличительными преимуществами, которые несомненно выделяют ее на рынке усиленных стяжек, а именно:

  • – большой ход стягивания;
  • – пластиковый корпус, предотвращающий повреждение отверстия при стягивании;
  • – специальный внутренний элемент, предотвращающий ослабление и раскручивание стяжки;
  • – возможность быстрого стягивания при помощи шуруповерта с шестигранной насадкой 6 мм.

Усиленная стяжка SPIRAL LOCK используется с плитой толщиной от 22 мм, для установки необходимо сверло диаметром 35 мм.

Для данной стяжки в ассортименте МДМ представлен широкий выбор штоков для стандартного, двустороннего и двусторонне-углового соединения.

Обратите внимание, что стандартные штоки имеют метрическую резьбу М8 и обязательно используются с ответной частью – футоркой.

Установленная в плите стяжка SPIRAL LOCK закрывается специальной декоративной заглушкой. В ассортименте МДМ представлены белые, коричневые и черные заглушки. Заглушки для стяжки SPIRAL LOCK можно также использовать для скрытия неправильно просверленных отверстий под чашку четырехшарнирных петель.

Как видите, мир эксцентриковых стяжек МДМ достаточно многообразен – вы можете легко найти техническое решение практически для любой дизайнерской идеи при оптимальном соотношении цены и качества.

Добро пожаловать в этот эксцентриковый, эксцентриковый, эксцентриковый мир МДМ!


менеджер по продукту МДМ-Комплект
