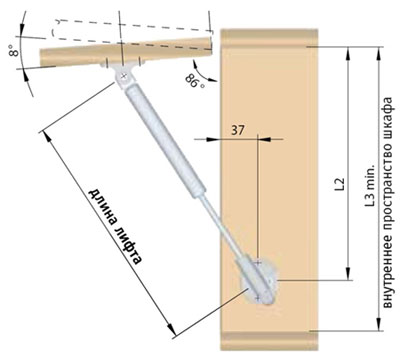

Газовые лифты Italiana Ferramenta

Как действует газовый патрон?

Работа газового патрона похожа на действие автомобильного амортизатора, только с соответствующими доработками и упрощениями, связанными с характером нагрузок. Кстати, газовые патроны, используемые в продукции Italiana Ferramenta поставляет ей немецкая компания Suspa - мировой поставщик качественных газовых лифтов, которые такде используются известными автомобильными компаниями, такими как Mercedes, BMW и Audi. Они изготавливаются из цинкового сплава и рассчитаны на 100 000 циклов открывания закрывания.

Конструкция газового патрона состоит из цилиндра наполненного газом и поршня со штоком, а также масляного демпфера. Это основные детали. Остальные предназначены для функционирования основных деталей, а также крепления газового лифта к мебели. Сальник предназначен для сохранения герметичности конструкции. Масляный демпфер предназначен для амортизации штока с поршнем в конце обратного хода.

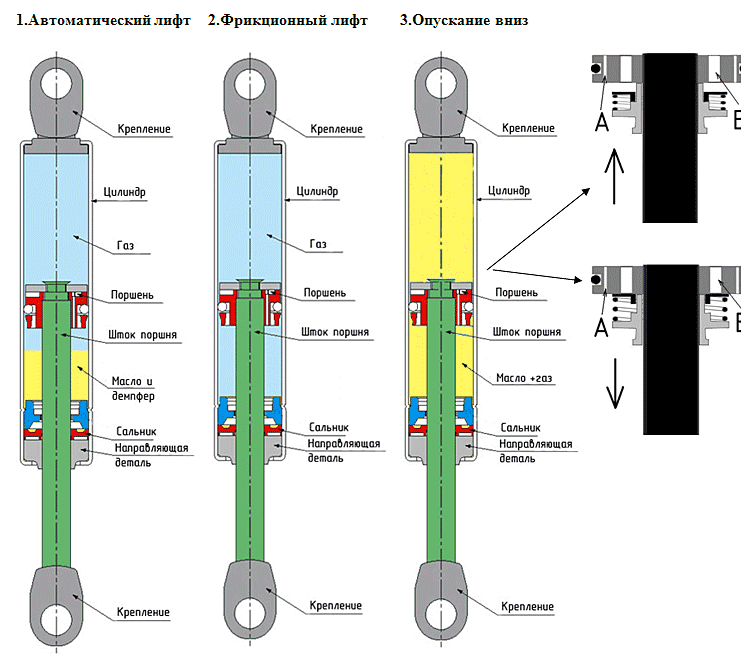

1. Принцип действия автоматического газового патрона для открывания дверей ВВЕРХ такой (см. рисунок) - шток с поршнем перемещается в цилиндре, который наполнен сжатым газом (азот). При надавливании на шток поршня - газ начинает еще больше сжиматься, поэтому для того, чтобы шток утопить до конца, нужно приложить усилие. Затем при отпускании поршня сдерживающее усилие пропадает, сжатый газ начинает снова расширяться и выталкивает поршень обратно. Масляный демпфер, срабатывающий в конце хода штока с поршнем, добавляет плавности движения. Поршень, подталкиваемый расширяющимся газом, давит на масло, которое практически несжимаемо и поэтому оно через специальные пазы в демпфере и поршне перетекает в них. Форма пазов демпфера и поршня и их размер подобраны таким образом, чтобы достигалась необходимая плавность хода. Именно это и обеспечивает "эффект амортизатора" в конце цикла открывания, который не создает нагрузку на петли.
Т.е. когда мы закрываем дверку вниз, необходимо приложить некоторые усилия, надавливая на шток, а когда мы начинаем открывать дверку, шток выталкивает дверку и она открывается сама, замедляясь в конце цикла.

2. Конструкция фрикционного поршня газовых патронов для открывания дверей ВВЕРХ отличается от автоматического только тем, что здесь нет масляного демпфера. Он не нужен, потому что дверка фиксируется в произвольном положении, таким образом, нет необходимости демпфировать конечную фазу движения двери.
Т.е. когда мы открываем дверку вверх, она фиксируется в любом нужном положении, потому что вес двери и давление газового патрона нейтрализуют друг друга.

3. Конструкция патронов для открывания дверей ВНИЗ отличается тем, что в поршне выполнены отверстия, а также имеется клапан. Поэтому при движении штока вверх или вниз прилагаемые усилия отличаются. Примерную схему работы смотрите на рисунке. При движении штока с поршнем вверх клапан открывается и смесь масла и газа легко перетекает через большие отверстия Б и через малые А, поэтому движение штока вверх очень легкое. При движении штока с поршнем вниз клапан закрывается и смесь газа и масла перетекает только через малые отверстия А, поэтому для движения клапана вниз необходимо приложить значительно большие усилия.
Т.е. когда мы открываем дверку вниз, вес двери создает необходимое усилие для движения штока, и она плавно опускается вниз, а когда мы начинаем закрывать дверку необходимо приложить небольшое усилие нам.

Автоматический и фрикционный газовый патрон отличаются лишь тем, что в них газ закачан с разным давлением, а также в автоматическом лифте имеется масляный демпфер, который образует эффект "амортизатора" в конце цикла открывания, в фрикционном его нет. Для автоматического газового патрона необходимо накачка газа с большим давлением, это необходимо для того, чтобы усилие газового патрона гарантированно подняло любую дверку, масса которой находится в диапазоне работы газового патрона.

Во фрикционном газовом патроне давление меньше, чем в автоматическом и подбирается таким образом, чтобы дверка, масса которой находится в диапазоне действия патрона, смогла остановиться в любом положении.

Примечание: Схемы газовых лифтов не являются схемами от производителя, поэтому возможны небольшие отличия в размерах и материалах, но принцип работы газовых лифтов именно такой!

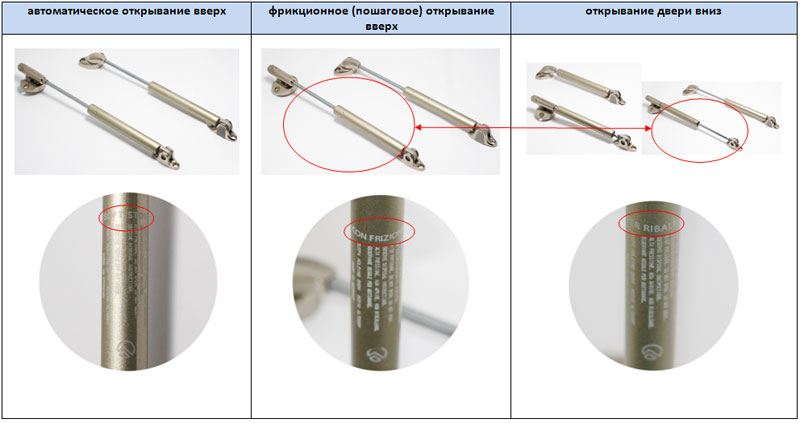

Как визуально отличить газовые лифты Italiana Ferramenta с различным типом работы
