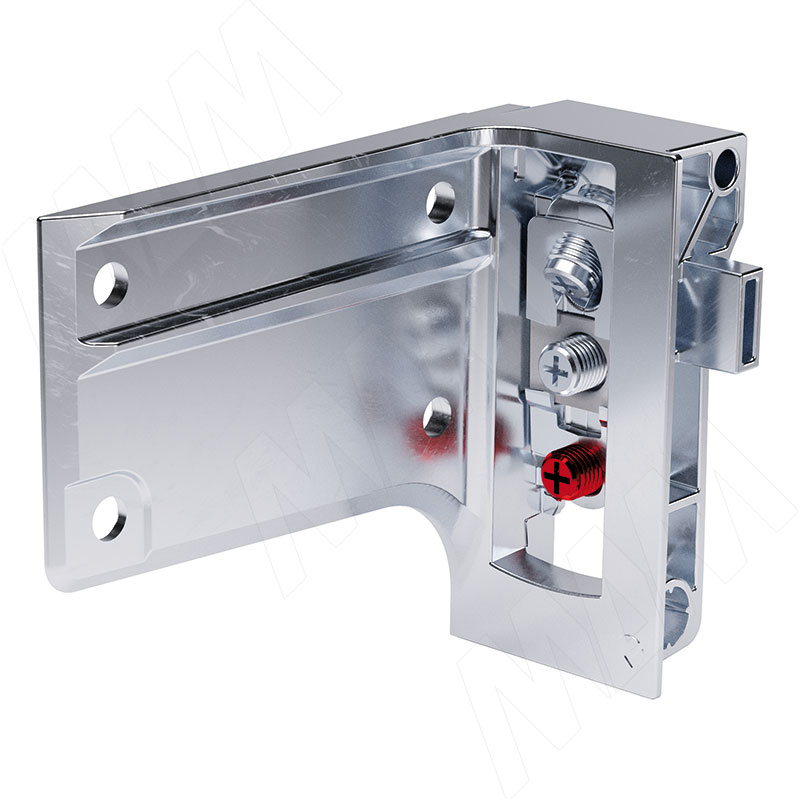

LIBRA H7 Мебельный навес для коробов нижнего яруса с креплением на винты, левый

Описание

Регулировка: по высоте — 13 мм, по глубине — 12 мм (при регулировке навеса не использовать шуруповерт!)
Материал: металл

Преимущества:

• возможность установки навеса в корпус с выдвижными ящиками без дополнительной фрезеровки боковины корпуса;
• нагрузка на пару навесов — 240 кг;
• беспрепятственные регулировки: по вертикали — 13 мм, по глубине — 12 мм, по горизонтали — за счет ответной планки (при регулировке навеса не использовать шуруповерт);
• регулировки, как и во всем семействе навесов LIBRA, осуществляются независимо друг от друга — это позволяет производить точную регулировку корпуса даже в полностью загруженном состоянии;
• запатентованная система фиксации корпуса;
• возможность опционального использования алюминиевого профиля в широких корпусах и корпусах без верхней крышки (как правило, в ванных комнатах, когда на корпус сразу ставится раковина);
• возможность дополнительной фиксации к стене через алюминиевый профиль в широких корпусах с выдвижными ящиками;
• возможность использования с профилем-навесом LIBRA CH.

Рекомендуется использовать с планкой LIBRA WP5.

Боковина толщиной 15–16 мм

Рекомендации по фиксации:
– футорка M6×10 мм,
– винт с плоской головкой M6×12 мм.

Боковина толщиной 18–19 мм

Рекомендации по фиксации:
– футорка M6×13 мм,
– винт с плоской головкой M6×12 мм.

Присадочные размеры при использовании без задней панели

Присадочные размеры при использовании с задней панелью толщиной 4 мм

Присадочные размеры при использовании с задней панелью толщиной 4 мм и стандартным алюминиевым профилем

Присадочные размеры при использовании с задней панелью толщиной 8 мм и стандартным алюминиевым профилем

Присадочные размеры при использовании с задней панелью толщиной 4 мм и усиленным алюминиевым профилем

Установка навеса в корпус и навешивание корпуса на стену

Для навешивания корпуса на стену используются ответные планки LIBRA WP5.

Регулировка навеса

При регулировке навеса не использовать шуруповерт!

1. Регулировка
по вертикали — 13 мм.

2. Регулировка
по глубине — 12 мм.

3. Запатентованная система
полной фиксации.

Использование навеса LIBRA H7 в корпусах с выдвижными ящиками

1. Возможность использования максимальной глубины ящика за счет минимальной толщины навеса.

2. Не требуется дополнительной
подготовки боковин для установки
навеса в корпус с выдвижным ящиком.

3. Удобная регулировка навеса в корпусе —
свободный беспрепятственный доступ
к регулировочным винтам под прямым углом
(при регулировке навеса
не использовать шуруповерт!).
