Шток быстрого монтажа (24 мм)

Артикул: SMB-24Х11X8

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

Описание

Шток быстрого монтажа (24 мм) SMB-24Х11X8

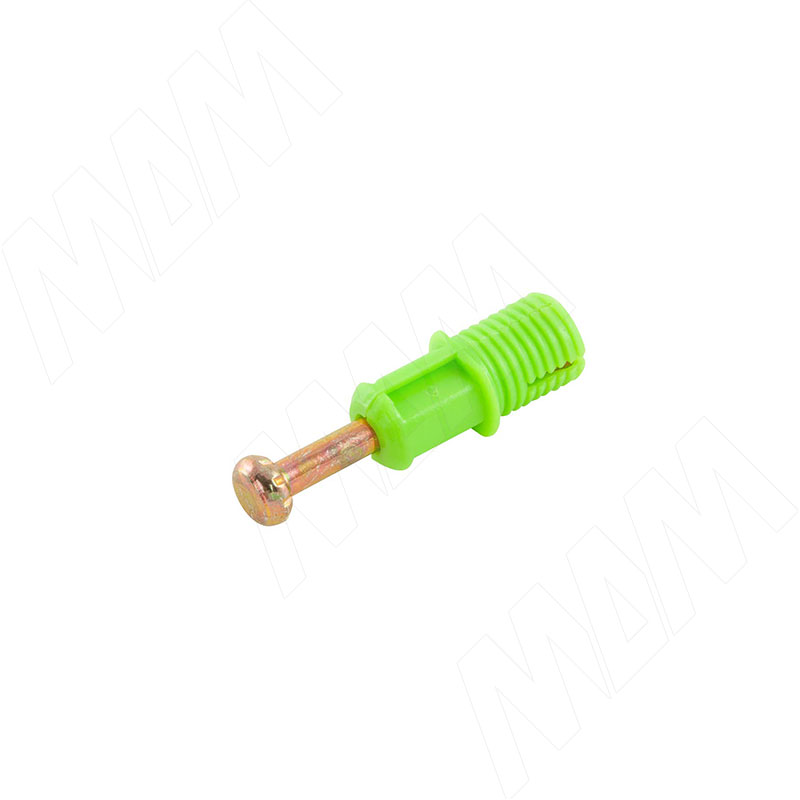

Шток быстрого монтажа (24 мм) SMB-24Х11X8, фото 1

Шток быстрого монтажа (24 мм) фото товара 1 - SMB-24Х11X8

Изображение товара Шток быстрого монтажа (24 мм) ракурс 1 - SMB-24Х11X8

Шток быстрого монтажа (24 мм) фото товара 2 - SMB-24Х11X8

Изображение товара Шток быстрого монтажа (24 мм) ракурс 2 - SMB-24Х11X8

Вид товара

шток

Тип эксцентрика

эксцентриковая обычная

Для толщины плиты, мм

16, 18, 22, 25, 28

Серия

без названия

Тип штока

односторонний

Тип резьбы/установки штока

быстрого монтажа

Расстояние сверления до центра эксцентрика, мм

Цвет товара

жёлтый цинк

Производитель

PULSE (Китай)

Единица измерения

шт

Цены: RUB | BYN

Цена для физических лиц

2.22 руб.

Аналог со скидкой: от 0.00 руб.

шт

Сообщить об ошибке

Описание

Шток является составной частью эксцентриковой стяжки — одного из самых популярных крепежных элементов в производстве корпусной мебели. В паре с эксцентриком обеспечивает надёжное соединение деталей с возможностью многократной сборки и разборки мебели. Шток соединяет детали под углом 90° и полностью скрыт в конструкции.

Применение: для плит толщиной 16-28 мм, используется совместно с обычным эксцентриком D15 мм,
шток устанавливается в заранее подготовленное отверстие ∅8 мм, при стягивании муфта штока разжимается и шток выдвигается в направлении эксцентрика
Установочный размер: 24 мм
Материал: металл, пластик

Преимущества:

распорный (забивной) шток;
быстрая установка и стягивание;
надёжное соединение.

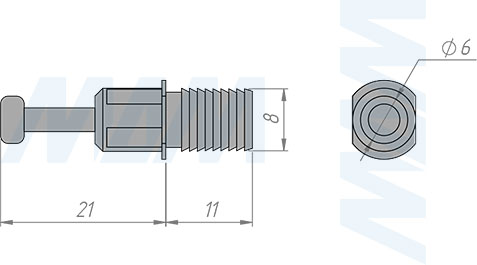

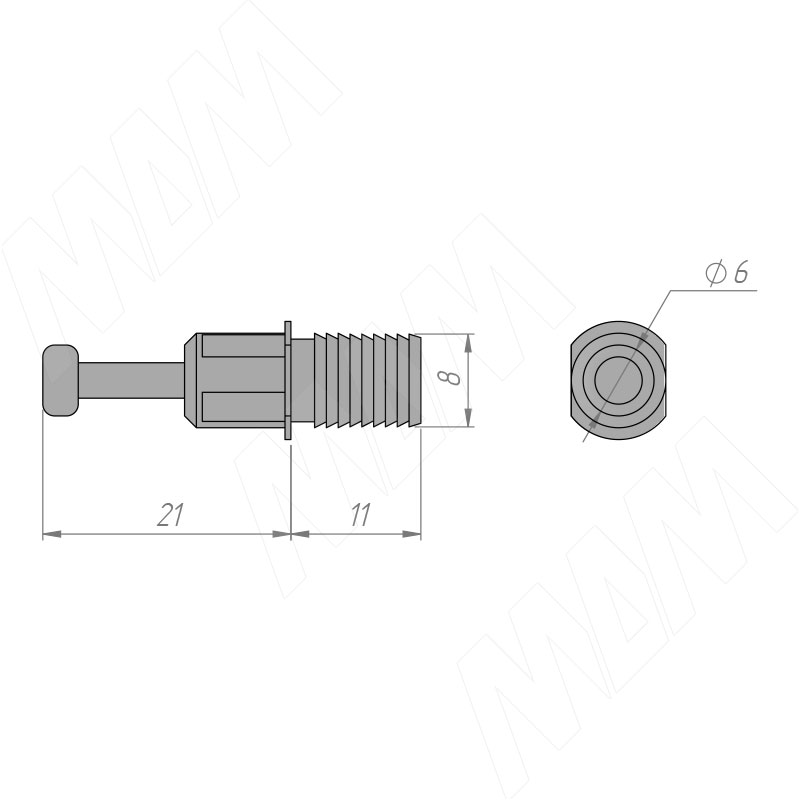

Размеры штока быстрого монтажа (24 мм) (артикул SMB-24Х11X8)

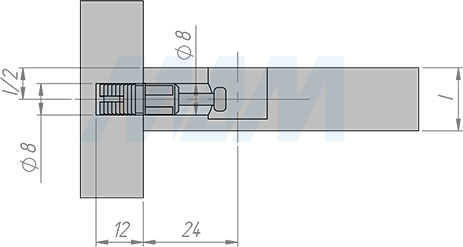

Установка штока быстрого монтажа (24 мм) (артикул SMB-24Х11X8), схема 1

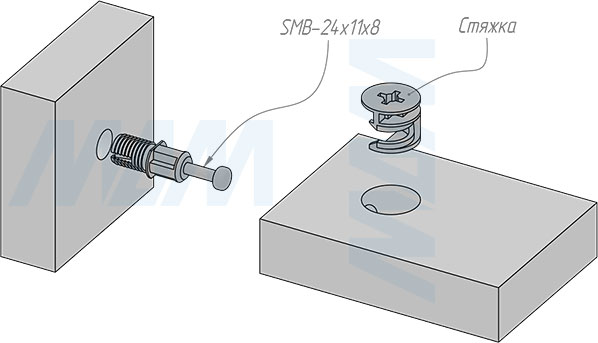

Установка штока быстрого монтажа (24 мм) (артикул SMB-24Х11X8), схема 2
