Конфирмат 5.0х40, S3, черный цинк

Артикул: KON 5.0X40 ZBL MP

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

Описание

Конфирмат 5.0х40, S3, черный цинк KON 5.0X40 ZBL MP

Конфирмат 5.0х40, S3, черный цинк KON 5.0X40 ZBL MP, фото 1

Конфирмат 5.0х40, S3, черный цинк KON 5.0X40 ZBL MP, фото 2

Конфирмат 5.0х40, S3, черный цинк фото товара 1 - KON 5.0X40 ZBL MP

Изображение товара Конфирмат 5.0х40, S3, черный цинк ракурс 1 - KON 5.0X40 ZBL MP

Конфирмат 5.0х40, S3, черный цинк фото товара 2 - KON 5.0X40 ZBL MP

Изображение товара Конфирмат 5.0х40, S3, черный цинк ракурс 2 - KON 5.0X40 ZBL MP

Конфирмат 5.0х40, S3, черный цинк фото товара 3 - KON 5.0X40 ZBL MP

Изображение товара Конфирмат 5.0х40, S3, черный цинк ракурс 3 - KON 5.0X40 ZBL MP

Вид товара

конфирмат

Диаметр резьбы, мм

Длина, мм

Диаметр головки, мм

7,5

Толщина плиты, мм

16/18

Цвет товара

чёрный цинк

Производитель

PULSE (Китай)

Единица измерения

шт

Цены: RUB | BYN

Цена для физических лиц

3.01 руб.

Аналог со скидкой: от 0.00 руб.

шт

Сообщить об ошибке

Описание

Примечание: не рекомендуется использовать многократно
Материал: металл

Используется с заглушками.

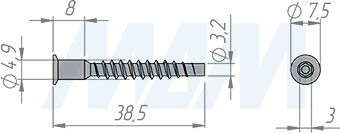

Размеры конфирмата 5х40 мм (артикул KON 5.0X40 MP)

Установка конфирмата (артикул KON MP), схема 1

Установка конфирмата (артикул KON MP), схема 2

S1, S2 — толщины плит
C — фаска
D — диаметр отверстия в пласти
d — диаметр торцевого отверстия
H — глубина торцевого отверстия

Конфирмат	S1, мм	S2, мм	C, мм	D, мм	d, мм	H, мм
KON 5×40 MP	16/18	16/18	1	6	4	25
KON 5×50 MP			1	6	4	35
KON 6,3×40 MP			1,5	7	5	25
KON 6,3×50 MP				7		35
KON 7×50 MP				8		35
KON 7×70 MP	16/25	16/25		8		46

Установка конфирмата (артикул KON MP), схема 3
