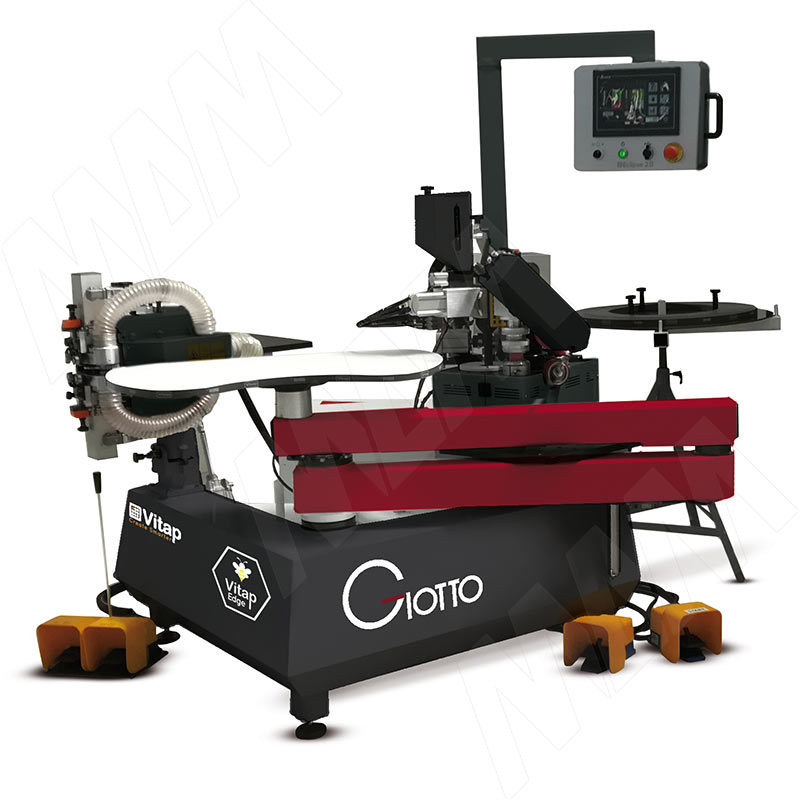

GIOTTO - Полуавтоматический кромкооблицовочный станок

Описание

Полуавтоматический кромкооблицовочный станок с фрезерным агрегатом для оклейки больших и маленьких радиусных (вогнутых и/или выпуклых) деталей или прямых панелей толщиной 10-60 мм. Используется кромка толщиной от 1 до 3 мм.

Комплектация:

• стол-манипулятор для крупногабаритных деталей с вакуумным креплением детали;
• кромкооблицовочный узел с клеевым роликом, автоматическим устройством прижима и подачи детали к клеевому ролику (управление при помощи педали), контейнером для клея-расплава объемом 1 кг (ручная регулировка количества клея) с тремя нагревательными элементами мощностью 500 Вт с электронным контролем температуры через терморегулятор;
• автоматическая гильотина для отрезки кромочного рулонного материала шириной до 45 мм и толщиной до 3 мм;
• электронный счетчик для обрезки кромки;
• держатель кромочного материала диаметром до 800 мм;
• автоматическое включение подачи заготовки;
• два копирующих ролика для отслеживания профиля детали;
• фрезерный агрегат для снятия свесов с двумя высокочастотными моторами 0,5 кВт, 15000 об./мин. и фрезами Ø 69мм Z=6 мм с твердосплавными пластинками R=3 мм. Фаска 15 градусов (управление при помощи педали);
• два дополнительные роликовых подъемных стола (на кромкооблицовочном и фрезерном узле) для работы с малогабаритными деталями.

Конструктивные особенности:

• Управление станка с большого сенсорного экрана 10″.
• Вакуумный стол Ø 200 мм для позиционирования крупногабаритных заготовок.
  Надежно базирует деталь посредством вакуума.
• Лазер.
  Измерение, помогающее кодировщику более точного соединять кромку.
• Быстросменная клеевая ванночка.
  Ванночка с тефлоновым покрытием. Объем 1 кг (опционально 2 кг). Позволяет оперативно сменить клей.
• Кромкооблицовочный узел.
  Два роликовых копира точно определяют форму детали и обеспечивают безупречное качество нанесения кромочного материала.
• Фрезерный узел для снятия свесов с двух сторон.
  Блок снятия свесов с двумя двигателями по 0,5 кВт, высокой частотой вращения 15000 об./мин. с копировальным устройством верхней и нижней пластей детали, а также ее передней части.
  Регулировка положения двигателей относительно детали осуществляется вручную.

Дополнительные технические характеристики:
Толщина детали мин/макс: 10/60 мм
Толщина кромки: 1-3 мм
Скорость подачи: 5 м/мин.
Размер детали при фиксации панели на вакуумном столе, Ø мин-макс : 300-2700 мм
Размер детали при работе на дополнительных столах: без ограничений
Вместимость клеевой ванны: 1 кг
Фрезерный агрегат: 2×0,5 кВт, 15000 об./мин.
Фрезы с паяными ножами: 2 шт. – R=3 мм, Z=6 мм
Общая мощность: 7 кВт
Давления воздуха: 7-8 бар
Напряжение: 320 В

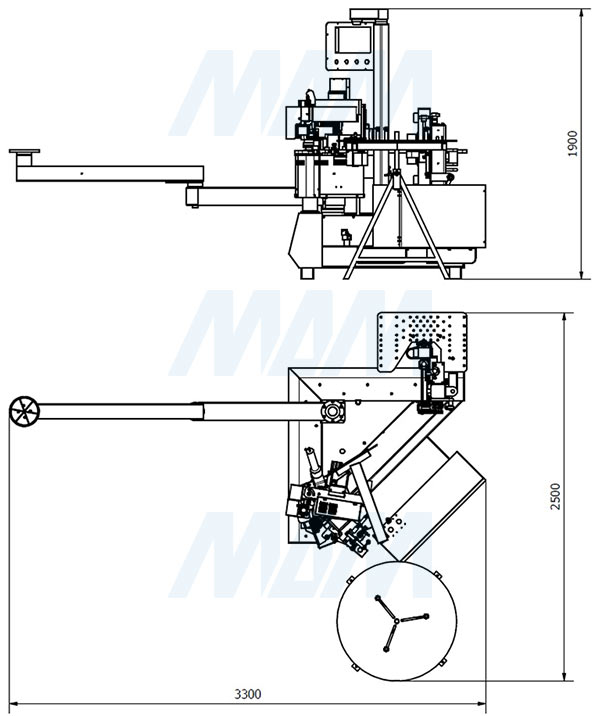

Габаритные установочные размеры: 2000×2000×1700 мм
Масса: 600 кг
