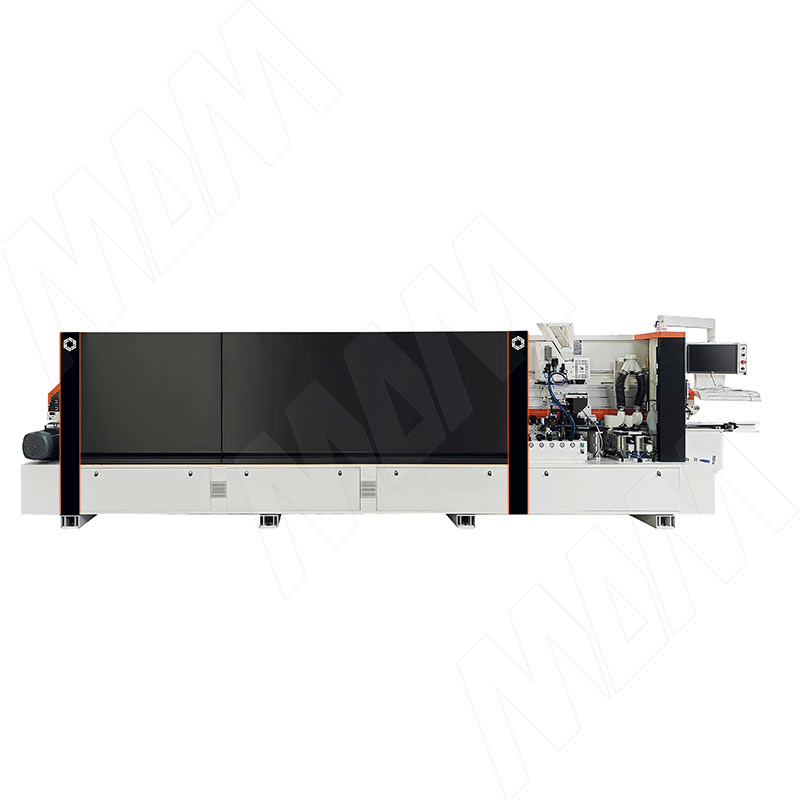

Автоматический кромкооблицовочный станок TECHNOEDGE TES-560

Описание

Автоматический кромкооблицовочный станок предназначен для нанесения кромочного материала на торцы мебельных деталей.

Комплектация станка:

• Система управления
  Управление станком осуществляется с помощью промышленного ПК. Максимально удобен в эксплуатации, интерфейс интуитивно понятен и прост.
• Верхняя прижимная балка
  Прижимная балка с V-образным прижимным ремнем гарантирует стабильную фиксацию заготовки. Балка позиционируется автоматически в соответствии заданным параметрам.
• Система подачи жидкостей
  Жидкость наноситься в автоматическом режиме специальными форсунками на пласт детали, что улучшает качество обработки.
• Узел предварительного фрезерования
  Узел оснащен двумя высокочастотными двигателями. За счет предварительного фрезерования делает поверхность ровной, убирая все неровности и сколы, что обеспечивает лучшее качество изделия.
• Верхняя клеевая ванна с предварительным расплавом
  Система предварительного расплава имеет высокую скорость нагрева. Подача клея в ванну происходит дозированно и не перегревает его во время простоя. Клеевая ванна оснащена пневматической шторкой, которая автоматически контролирует количество наносимого клея на заготовку.
• Инфракрасная лампа
  Узел предназначен для предварительного прогрева торца детали, чтобы обеспечить высокое качество приклеивания кромочного материала.
• Прижимная группа
  Прижимная группа состоит из пяти роликов: один большой ролик предварительного и четыре допрессовывающих ролика меньшего диаметра с разным расположением, что обеспечивает равномерное распределение усилия прижима по толщине детали.
• Узел подачи кромки
  Прецизионная подача кромки управляется сервоприводом, что сокращает отход кромки с передней и задней части заготовки +/- 3-4 мм.
• Узел торцевой обрезки
  Узел торцевой обрезки оснащен двумя высокочастотными двигателями. Конструкция с разнесенными направляющими позволяет с высокой точностью производить обработку на высоких скоростях.
• Два фрезерных узла обработки снятия свесов
  Первый узел грубой обработки низа и верха кромочного материала. Второй узел чистовой обработки низа и верха кромочного материала.
• Узел радиусной цикли
  Узел предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
• Пневмоотрыватель стружки
  В автоматическом режиме отрывает стружку, оставшуюся после обработки радиусной циклевки.
• Узел плоской цикли
  Узел плоской циклевки предназначен для удаления остатков клея и микросвесов на пласти заготовки.
• Узел полировки
  Узел предназначен для финишной обработки кромки.

Дополнительные технические характеристики:
Мин. длина заготовки: 120 мм
Мин. ширина заготовки: 50 мм
Мин. толщина заготовки: 10 мм
Макс. толщина заготовки: 60 мм
Мин. ширина кромки: 12 мм
Макс. ширина кромки: 65 мм
Мин. толщина кромки: 0,4 мм
Макс. толщина кромки: 3 мм
Скорость подачи: 16/20/23/26 м/мин.
Давление в пневмосистемы: 0,6-0,7 МPa
Общая мощность: 21 кВт
Транспортные габариты: 5900х760х1800 мм

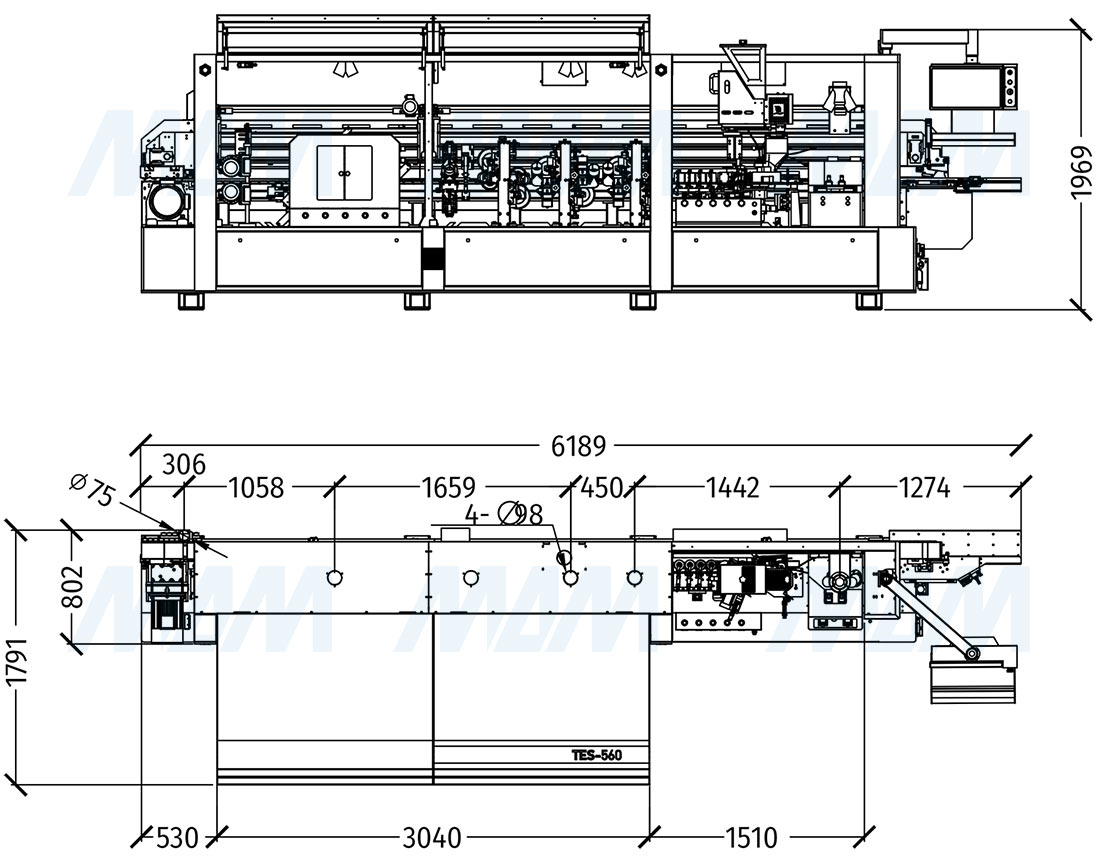

Установочные габариты: 6198х802х1969 мм
Масса: 2720 кг
