Kinvaro S-35 Подъемный механизм с открыванием фасада под углом (тип A)

Kinvaro S-35 Подъемный механизм с открыванием фасада под углом (тип A)

Артикул: S35 TYPE A G

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

Kinvaro S-35 Подъемный механизм с открыванием фасада под углом (тип A) S35 TYPE A G

Kinvaro S-35 Подъемный механизм с открыванием фасада под углом (тип A) фото товара 1 - S35 TYPE A G

Изображение товара Kinvaro S-35 Подъемный механизм с открыванием фасада под углом (тип A) ракурс 1 - S35 TYPE A G

Высота фасада, мм

420 - 720

Тип открывания

под углом вверх

Тип механизма

механический

Система

KINVARO S-35

Минимальная глубина установки, мм

233

Тип работы

фрикционный

Производитель

Grass (Австрия)

Единица измерения

компл

Товар снят с продажи!

Сообщить об ошибке

Описание

Материал: металл, пластик

Преимущества:

исключительная легкость движения;
фрикционный тип механизма обеспечивает фиксацию фасада от угла 45° при открывании/закрывании;
простой монтаж;
высокая стабильность;
простая бесступенчатая регулировка силового механизма и демпфера;
3D-регулировка фасада;
clip-on монтаж фасада (не требует инструментов);
предустановленные евровинты для монтажа подъемного механизма на боковине корпуса;
вес фасада — от 6,5 до 16 кг;
диапазон размеров фасада: ширина — 450–1200 мм; высота — 570–750 мм.

Заглушки приобретаются отдельно.

Диапазон применения

Высота фасада, мм	Вес фасада, включая ручку, кг
420–449	1,5–7,5
450–479	1,8–7,5
480–509	1,8–6,5
510–539	2,0–6,0
540–569	2,0–6,0
570–599	2,0–6,0
600–629	2,0–5,5
630–659	2,0–5,5
660–689	2,0–5,0
690–719	2,0–5,0

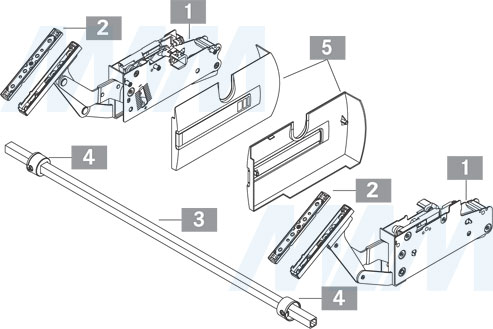

Комплектация подъёмного механизма

Комплектация подъемного механизма KINVARO F-20 с открыванием фасада под углом (артикул S35 TYPE)

1. Кронштейн (правый, левый) — 2 шт.
2. Ответная планка — 2 шт.
3. Стабилизирующий профиль 1090 мм для отрезки в размер — 1 шт.
4. Передвижная втулка — 2 шт.
5. Заглушка (правая, левая) — приобретается отдельно.
Бумажный шаблон.
Инструкция по монтажу.
