Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375

Артикул: TS151149027

Поделиться

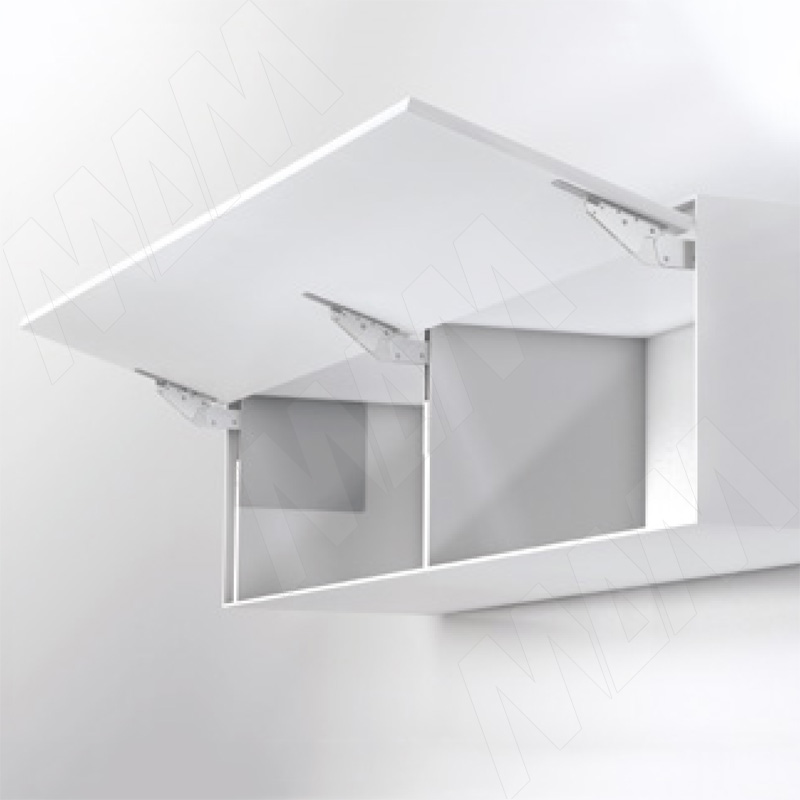

Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 фото товара 1 - TS151149027

Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 фото товара 1 - TS151149027 Изображение товара Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 ракурс 1 - TS151149027

Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 фото товара 2 - TS151149027

Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 фото товара 2 - TS151149027 Изображение товара Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 ракурс 2 - TS151149027

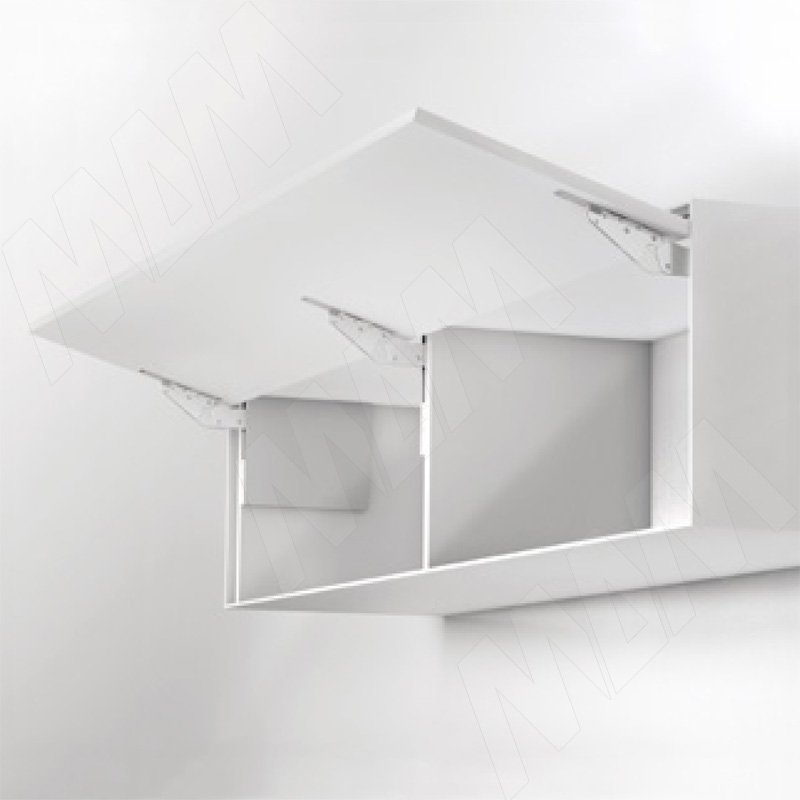

Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 фото товара 3 - TS151149027

Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 фото товара 3 - TS151149027 Изображение товара Kinvaro T-SLIM Soft-close, комплект поворотно-подъемных механизмов без заглушек для деревянных фасадов, коэффициент мощности 1500-3375 ракурс 3 - TS151149027
Sale
Плавное закрывание Сертификат качества LGA
Высота фасада, мм
200 - 600
Тип открывания
поворотный вверх
Тип механизма
механический
Система
KINVARO T-SLIM
Минимальная глубина установки, мм
186
Тип работы
автоматический, фрикционный
Производитель
Единица измерения
компл
not available Товар снят с продажи!
Сообщить об ошибке

Описание

Комплектация: механизм левый, механизм правый — 2 шт., крепление для фасада левое и правое, декоративные заглушки на крепление для фасадов
Материал: металл, пластик

Особенности серии T-SLIM:

  • установка в толщину боковины, не занимает пространства внутри корпуса;
  • глубина фрезерования: боковая стенка корпуса — 12,2 мм, фасад — 13,7 мм;
  • простая бесступенчатая регулировка силового механизма;
  • встроенный демпфер обеспечивает бесшумность и плавность закрывания;
  • отсутствие петель в верхней панели;
  • регулировка максимального угла открывания: 75° или 107°;
  • высота фасада: 200–600 мм;
  • минимальная толщина боковины и фасада: 16 мм;
  • регулировка положения двери в трёх плоскостях: по вертикали — ±2,5 мм, по горизонтали — ±2,0 мм, по глубине — +3,0 мм/−1,0 мм;
  • монтаж на боковину врезной и накладной;
  • сертификат тестирования LGA.

Внимание! Подбор комплекта осуществляется по формуле:
коэффициент мощности (LF) = высота двери (мм) × {вес двери (кг) + 2 × вес ручки (кг)}.

Вес двери, кг

Высота двери (KLH), мм Коэффициент мощности (LF)
1500–3375
200 7,5–16,9
250 6,0–13,5
300 5,0–11,3
350 4,3–9,6
400 3,8–8,4
450 3,3–7,5
500 3,0–6,8
550 2,7–6,1

Врезной монтаж

Занимаемое пространство внутри корпуса — 2 мм.

Врезной монтаж подъемного механизма KINVARO T-SLIM от GRASS

Накладной монтаж

Занимаемое пространство внутри корпуса — 12 мм.
Требуется адаптер для накладного монтажа.

Наклданой монтаж подъемного механизма KINVARO T-SLIM от GRASS

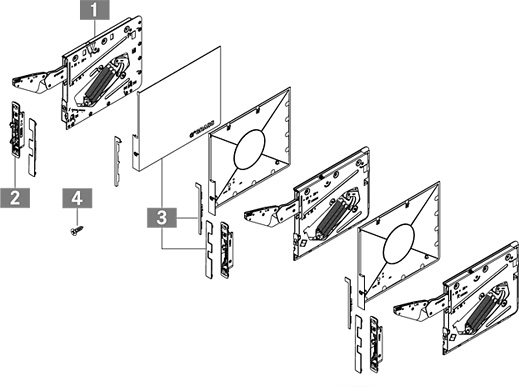

Компоненты подъемного механизма KINVARO T-SLIM от GRASS с коэффициентом мощности 1500-3375

1. Механизмы: левый — 1 шт., правый — 2 шт.
2. Крепления для фасадов: левое — 1 шт., правое — 2 шт.
3. Декоративные заглушки: левая — 3 шт., правая — 6 шт.
4. Винты — 18 шт.

Профиль венца (KP), мм

Толщина двери (KLS), мм Верхняя панель корпуса
16 18 19 20 22 24
16 67 74 77 80 87 94
18 60 67 70 73 80 87
19 57 64 67 70 77 84
20 54 60 63 67 73 80
21 50 56 60 63 69 76
22 47 53 57 60 66 73
24 40 46 50 53 60 67
26 33 40 43 46 53 60
32 12 19 22 25 32 38

Фуга (F), мм

Толщина двери (KLS), мм Наложение фасада, верх.
15 17 19 21 22
16 1 1 1 1 1
18 1 1 1 1 1
19 1 1 1 1 1
20 1 1 1 1 1
21 1 1 1 1 1
22 1 1 1 1 1
24 1,5 1 1 1 1
26 3 2,5 1,5 1 1
32 8 7 6 5,5 5

Врезной монтаж

Врезной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 1
Фрезировка на боковине Врезной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 2
Фрезировка на фасаде Врезной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 3

Позиция под 3-й кронштейн

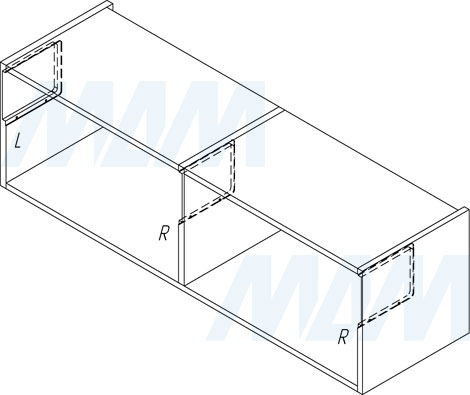

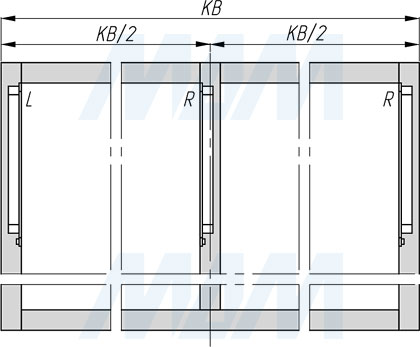

Позиция под 3-й кронштейн при врезном монтаже подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS15114902), чертеж 1Позиция под 3-й кронштейн при врезном монтаже подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS15114902), чертеж 2)

Накладной монтаж

Накладной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 1
Установка на боковину Накладной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 2
Фрезировка на фасаде Накладной монтаж подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS1511490), чертеж 3

Позиция под 3-й кронштейн

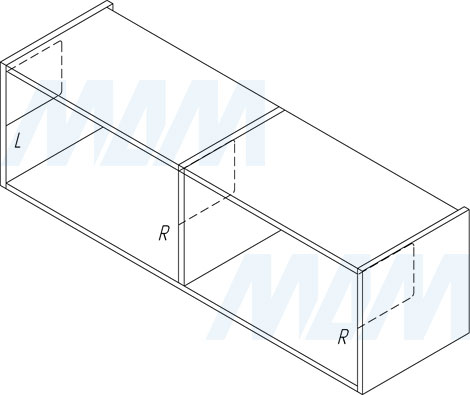

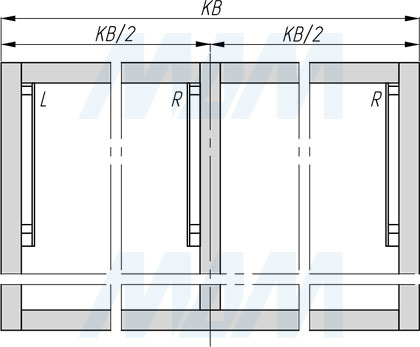

Позиция под 3-й кронштейн при накладном монтаже подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS15114902), чертеж 1Позиция под 3-й кронштейн при накладном монтаже подъемного механизма KINVARO T-SLIM от GRASS для деревянных фасадов (артикул TS15114902), чертеж 2)

Условные обозначения

F — фуга
FAO — наложение фасада, верхнее
FAS — наложение фасада, боковое
FH — высота фасада
KB — ширина корпуса
KLS — толщина двери
KOB — верхняя панель корпуса
KP — профиль венца
LF — коэффициент мощности

Внимание! Фурнитура под натяжением пружины!

Безопасность при установке подъемного механизма KINVARO T-SLIM от GRASS
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Сертификат качества LGA для подъемных механизмов KINVARO T-SLIM
238,1 КБ PDF Скачать
В состав комплекта может входить фурнитура других производителей
Sale
1 шт
Kinvaro T-SLIM Soft-close, поворотный подъемный механизм без заглушек, нагрузочный фактор 1000-2250, левый
Kinvaro T-SLIM Soft-close, поворотный подъемный механизм без заглушек, нагрузочный фактор 1000-2250, левый
F151149060
Только в составе комплекта
Sale
1 шт
Kinvaro T-SLIM, крепление для фасада, левое
Kinvaro T-SLIM, крепление для фасада, левое
F161149076
Только в составе комплекта
Sale
2 шт
Kinvaro T-SLIM Soft-close, поворотный подъемный механизм без заглушек, нагрузочный фактор 1000-2250, правый
Kinvaro T-SLIM Soft-close, поворотный подъемный механизм без заглушек, нагрузочный фактор 1000-2250, правый
F151149061
Только в составе комплекта
Sale
2 шт
Kinvaro T-SLIM, крепление для фасада, правое
Kinvaro T-SLIM, крепление для фасада, правое
F161149077
Только в составе комплекта
Sale
2 компл
Kinvaro T-SLIM, комплект декоративных заглушек на крепления фасада (правый + левый)
Kinvaro T-SLIM, комплект декоративных заглушек на крепления фасада (правый + левый)
F161149080
Только в составе комплекта

Чертежи и схемы установки

Файлы для скачивания

Расчёт и присадочные размеры для врезного монтажа T-SLIM
211,2 КБ PDF Скачать
Расчёт и присадочные размеры для накладного монтажа T-SLIM
267,9 КБ PDF Скачать
Инструкция по сборке и установке T-SLIM
5,3 МБ PDF Скачать
