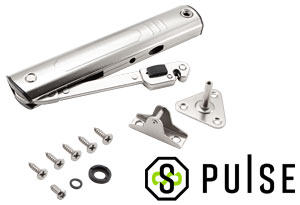

FLAP LIGHT Подъемный механизм, никель, средний

Артикул: FL317MNK

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

FLAP LIGHT Подъемный механизм, никель, средний FL317MNK

FLAP LIGHT Подъемный механизм, никель, средний FL317MNK, фото 1

FLAP LIGHT Подъемный механизм, никель, средний FL317MNK, фото 2

FLAP LIGHT Подъемный механизм, никель, средний FL317MNK, фото 3

FLAP LIGHT Подъемный механизм, никель, средний фото товара 1 - FL317MNK

Изображение товара FLAP LIGHT Подъемный механизм, никель, средний ракурс 1 - FL317MNK

FLAP LIGHT Подъемный механизм, никель, средний фото товара 2 - FL317MNK

Изображение товара FLAP LIGHT Подъемный механизм, никель, средний ракурс 2 - FL317MNK

FLAP LIGHT Подъемный механизм, никель, средний фото товара 3 - FL317MNK

Изображение товара FLAP LIGHT Подъемный механизм, никель, средний ракурс 3 - FL317MNK

FLAP LIGHT Подъемный механизм, никель, средний фото товара 4 - FL317MNK

Изображение товара FLAP LIGHT Подъемный механизм, никель, средний ракурс 4 - FL317MNK

Высота фасада, мм

300 - 550

Тип открывания

поворотный вверх

Тип механизма

механический

Система

FLAP LIGHT

Минимальная глубина установки, мм

180

Тип работы

фрикционный

Производитель

PULSE (Китай)

Единица измерения

компл

Цены: RUB | BYN

Цена для физических лиц

499.00 руб.

Аналог со скидкой: от 0.00 руб.

компл

Сообщить об ошибке

Описание

Комплектация: механизм — 1 шт., крепёж
Материал: металл, пластик

Преимущества:

универсальный механизм — правый/левый (в зависимости от веса фасада возможна установка двух механизмов в один корпус);
минимальная глубина корпуса — 180 мм;
простой монтаж;
рассчитаны на 30 000 циклов открывания/закрывания;
сила механизма регулируется крестовой отвёрткой.

Установка

Установочные размеры

Толщина панелей корпуса

Минимальная глубина корпуса 180 мм

Требуемое пространство

FD, мм	16	19	22	24
Y, мм	46	48	51	53

Расчёт присадочных отверстий на фасаде

Расчет присадочных отверстий на фасаде для подъемного механизма FLAP LIGHT (артикул FL317)

Отступ от края фасада до центра отверстия = 17,5 + толщина боковины

Расчёт вылета верхней панели

FD, мм	16	19	22	24
X, мм	42	30	20	10

LH — внутренняя высота корпуса
H — высота
FD — толщина фасада
FH — высота фасада
SOB — толщина боковин
Y — расстояние от корпуса до верхней точки открытого фасада
X — толщина декоративной панели
A — угол открытия

Варианты углов открывания фасада

Угол открывания фасада 75°

Присадка для боковины

Присадка для фасада

Угол открывания фасада 90°

Присадка для боковины

Присадка для фасада

Угол открывания фасада 110°

Присадка для боковины

Присадка для фасада

Количество подъёмных механизмов FLAP LIGHT в зависимости от веса фасада

Толщина фасада — 16 мм.

Высота фасада, мм	Масса, кг	Количество подъёмников		Регулировка
Высота фасада, мм	Масса, кг	1 шт.	2 шт.	с запасом	min
450	3,8	+		+
400	4,0	+		+
300	5,5	+		+
550	6,0		+	+
500	6,0		+	+
450	7,5		+	+

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Библиотека для Базис-Мебельщик "Подъемные механизмы FLAP и FLAP LIGHT, PULSE"

6 МБ БАЗИС Скачать

Чертежи и схемы установки

Файлы для скачивания

Схемы для расчета и установки подъёмного механизма FLAP LIGHT

460,8 КБ PDF Скачать

Варианты углов открывания фасада при использовании FLAP LIGHT

561,8 КБ PDF Скачать

Количество подъёмных механизмов FLAP LIGHT (артикул FL317MNK) в зависимости от веса фасада

21,2 КБ PDF Скачать
