FLAP Поворотный подъемный механизм, серый, усиленный

FLAP Поворотный подъемный механизм, серый, усиленный

Артикул: FL123LGR

Ссылка на товар

В избранное

Сравнить

Печатать

Отзывы (2)

Характеристики

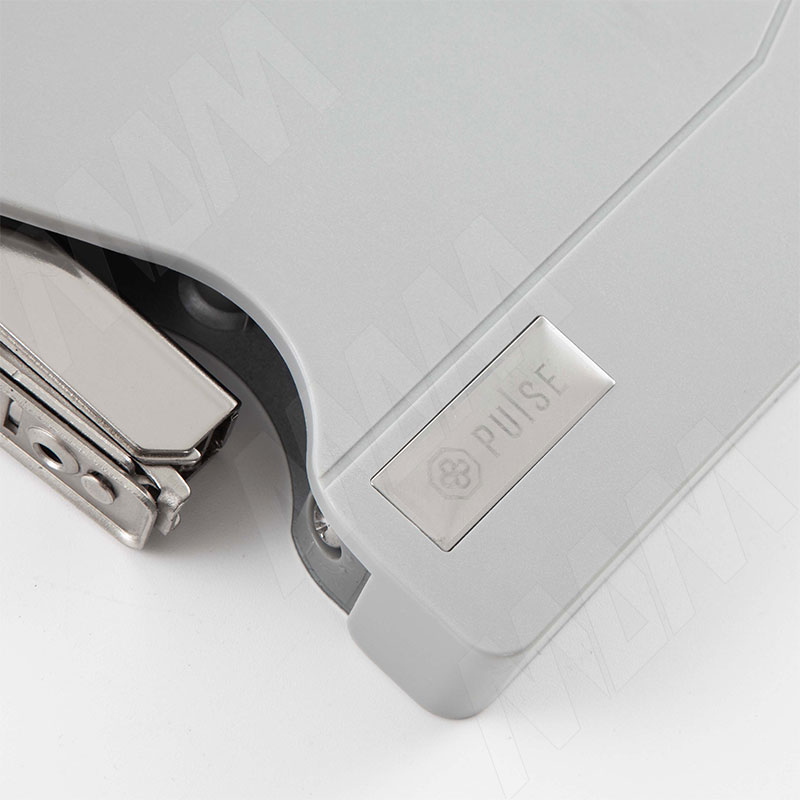

FLAP Поворотный подъемный механизм, серый, усиленный FL123LGR

FLAP Поворотный подъемный механизм, серый, усиленный FL123LGR, фото 1

FLAP Поворотный подъемный механизм, серый, усиленный FL123LGR, фото 2

FLAP Поворотный подъемный механизм, серый, усиленный FL123LGR, фото 3

FLAP Поворотный подъемный механизм, серый, усиленный FL123LGR, фото 4

FLAP Поворотный подъемный механизм, серый, усиленный FL123LGR, фото 5

FLAP Поворотный подъемный механизм, серый, усиленный FL123LGR, фото 6

FLAP Поворотный подъемный механизм, серый, усиленный FL123LGR, фото 7

FLAP Поворотный подъемный механизм, серый, усиленный фото товара 1 - FL123LGR

Изображение товара FLAP Поворотный подъемный механизм, серый, усиленный ракурс 1 - FL123LGR

FLAP Поворотный подъемный механизм, серый, усиленный фото товара 2 - FL123LGR

Изображение товара FLAP Поворотный подъемный механизм, серый, усиленный ракурс 2 - FL123LGR

FLAP Поворотный подъемный механизм, серый, усиленный фото товара 3 - FL123LGR

Изображение товара FLAP Поворотный подъемный механизм, серый, усиленный ракурс 3 - FL123LGR

FLAP Поворотный подъемный механизм, серый, усиленный фото товара 4 - FL123LGR

Изображение товара FLAP Поворотный подъемный механизм, серый, усиленный ракурс 4 - FL123LGR

FLAP Поворотный подъемный механизм, серый, усиленный фото товара 5 - FL123LGR

Изображение товара FLAP Поворотный подъемный механизм, серый, усиленный ракурс 5 - FL123LGR

FLAP Поворотный подъемный механизм, серый, усиленный фото товара 6 - FL123LGR

Изображение товара FLAP Поворотный подъемный механизм, серый, усиленный ракурс 6 - FL123LGR

FLAP Поворотный подъемный механизм, серый, усиленный фото товара 7 - FL123LGR

Изображение товара FLAP Поворотный подъемный механизм, серый, усиленный ракурс 7 - FL123LGR

FLAP Поворотный подъемный механизм, серый, усиленный фото товара 8 - FL123LGR

Изображение товара FLAP Поворотный подъемный механизм, серый, усиленный ракурс 8 - FL123LGR

Высота фасада, мм

400 - 500

Тип открывания

поворотный вверх

Тип механизма

механический

Система

FLAP

Минимальная глубина установки, мм

154

Тип работы

фрикционный

Производитель

PULSE (Китай)

Единица измерения

компл

Цены: RUB | BYN

Цена для физических лиц

3 051.58 руб.

Аналог со скидкой: от 0.00 руб.

компл

Сообщить об ошибке

Описание

Применение: для деревянных фасадов и фасадов на основе алюминиевого рамочного профиля (широкого)
Коэффициент мощности: 2100–3100 Коэффициент мощности = высота фасада × вес фасада (с ручками)
Толщина фасада: 16–28 мм
Высота фасада: 400–500 мм
Ширина фасада: 500–1600 мм
3D-регулировка фасада: по высоте, по ширине, по глубине— ±2 мм
Примечание: рассчитаны на 30 000 циклов открывания/закрывания
Комплектация:
механизм — 2 шт. (левый, правый)
декоративная заглушка серого цвета — 2 шт.
крепление для фасада — 2 шт.
саморез с потайной головкой 4×35 мм — 8 шт.
саморез с потайной головкой 4×16 мм — 4 шт.
Материал: металл, пластик

Схема установки

Установочные отверстия

SOB — толщина панели

Разметка мест фиксации на саморезы

4 самореза с потайной головкой 4×35 мм

Расчёт отверстий для фасада в зависимости от типа планки

Тип 1

Расчет отверстий для фасада для поворотного подъемный механизма FLAP при использовании планок типа 1 (артикул FL123)

T — толщина панели

Тип 2

Расчет отверстий для фасада для поворотного подъемный механизма FLAP при использовании планок типа 2 (артикул FL123)

T — толщина панели

Расчет отверстий для фасада для поворотного подъемный механизма FLAP (артикул FL123)

Минимальное расстояние между фасадами — 2 мм

Минимальное расстояние между фасадами для поворотного подъемный механизма FLAP (артикул FL123)

Варианты установки

Вариант 1

D, мм	16	18	22	26	28
X, мм	43	39	30	18	12
Y, мм	Y = FH × 0,31 − 15 + D

Вариант 2

Рекомендуемые размеры и вес фасадов в зависимости от силы механизма FLAP

Толщина фасада — 16 мм.

Высота фасада, мм	Масса, кг	Регулировка
Высота фасада, мм	Масса, кг	с запасом	min
450	4,5	+
400	4,9	+
380	5,0	+

Регулировка на подъёмнике обозначается шкалой в 16 делений.
