FLAP Поворотный подъемный механизм, графит, средний

FLAP Поворотный подъемный механизм, графит, средний

Артикул: FL123MDGR

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

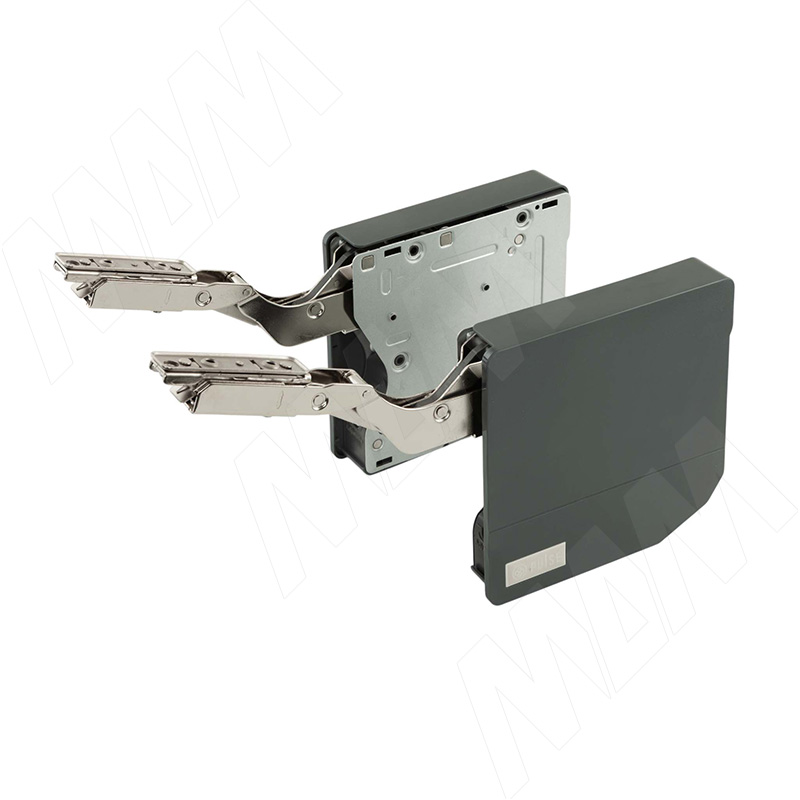

FLAP Поворотный подъемный механизм, графит, средний FL123MDGR

FLAP Поворотный подъемный механизм, графит, средний FL123MDGR, фото 1

FLAP Поворотный подъемный механизм, графит, средний FL123MDGR, фото 2

FLAP Поворотный подъемный механизм, графит, средний FL123MDGR, фото 3

FLAP Поворотный подъемный механизм, графит, средний FL123MDGR, фото 4

FLAP Поворотный подъемный механизм, графит, средний FL123MDGR, фото 5

FLAP Поворотный подъемный механизм, графит, средний фото товара 1 - FL123MDGR

Изображение товара FLAP Поворотный подъемный механизм, графит, средний ракурс 1 - FL123MDGR

FLAP Поворотный подъемный механизм, графит, средний фото товара 2 - FL123MDGR

Изображение товара FLAP Поворотный подъемный механизм, графит, средний ракурс 2 - FL123MDGR

FLAP Поворотный подъемный механизм, графит, средний фото товара 3 - FL123MDGR

Изображение товара FLAP Поворотный подъемный механизм, графит, средний ракурс 3 - FL123MDGR

FLAP Поворотный подъемный механизм, графит, средний фото товара 4 - FL123MDGR

Изображение товара FLAP Поворотный подъемный механизм, графит, средний ракурс 4 - FL123MDGR

FLAP Поворотный подъемный механизм, графит, средний фото товара 5 - FL123MDGR

Изображение товара FLAP Поворотный подъемный механизм, графит, средний ракурс 5 - FL123MDGR

FLAP Поворотный подъемный механизм, графит, средний фото товара 6 - FL123MDGR

Изображение товара FLAP Поворотный подъемный механизм, графит, средний ракурс 6 - FL123MDGR

Высота фасада, мм

360 - 500

Тип открывания

поворотный вверх

Тип механизма

механический

Система

FLAP

Минимальная глубина установки, мм

170

Тип работы

фрикционный

Производитель

PULSE (Китай)

Единица измерения

компл

Цены: RUB | BYN

Цена для физических лиц

3 123.97 руб.

Аналог со скидкой: от 0.00 руб.

компл

Сообщить об ошибке

Описание

Применение: для деревянных фасадов и фасадов на основе алюминиевого рамочного профиля (широкого)
Коэффициент мощности: 1700–2250 Коэффициент мощности = высота фасада × вес фасада (с ручками)
Толщина фасада: 16–28 мм
Высота фасада: 360–500 мм
Ширина фасада: 500–1600 мм
3D-регулировка фасада: по высоте, по ширине, по глубине— ±2 мм
Примечание: рассчитаны на 30 000 циклов открывания/закрывания

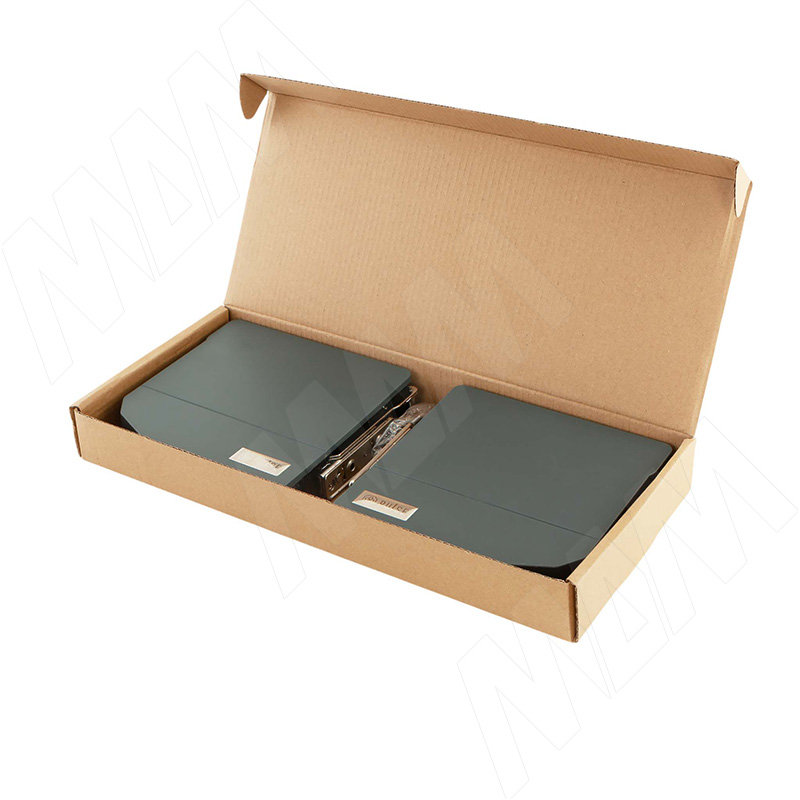

Комплектация:

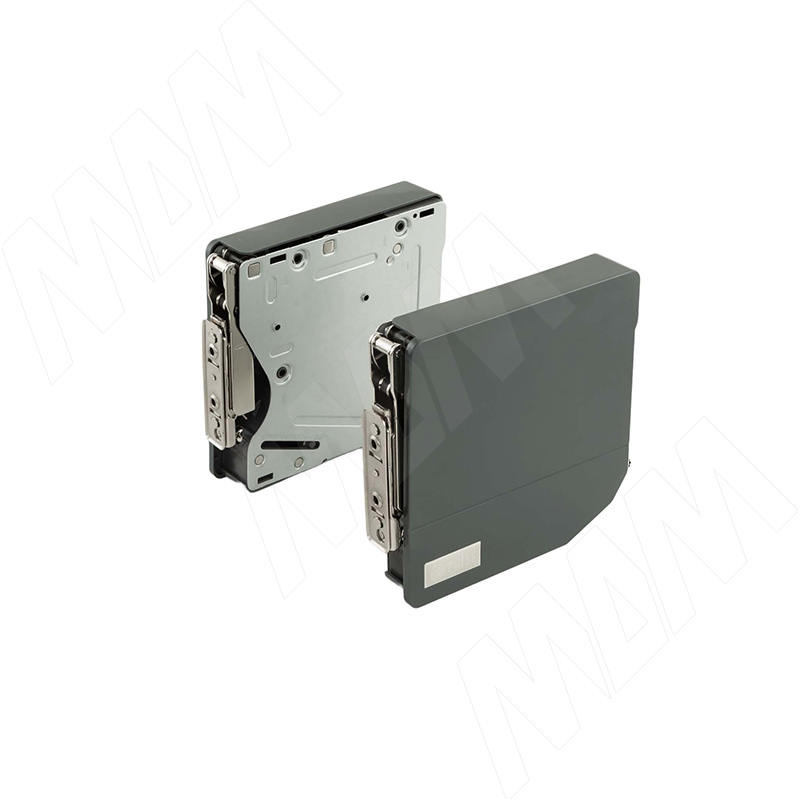

механизм — 2 шт. (левый, правый)

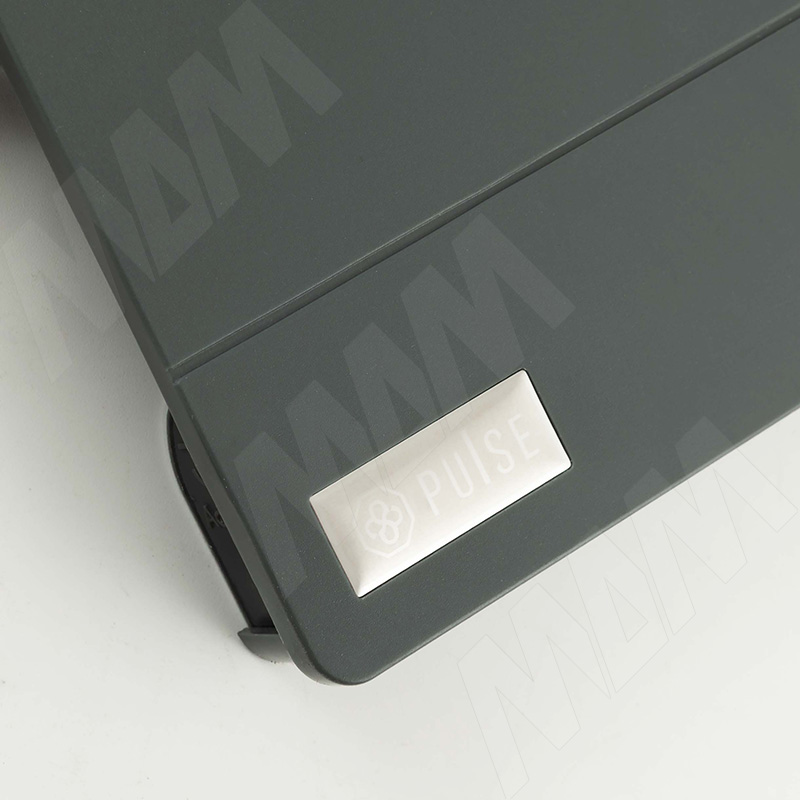

декоративная заглушка серого цвета — 2 шт.

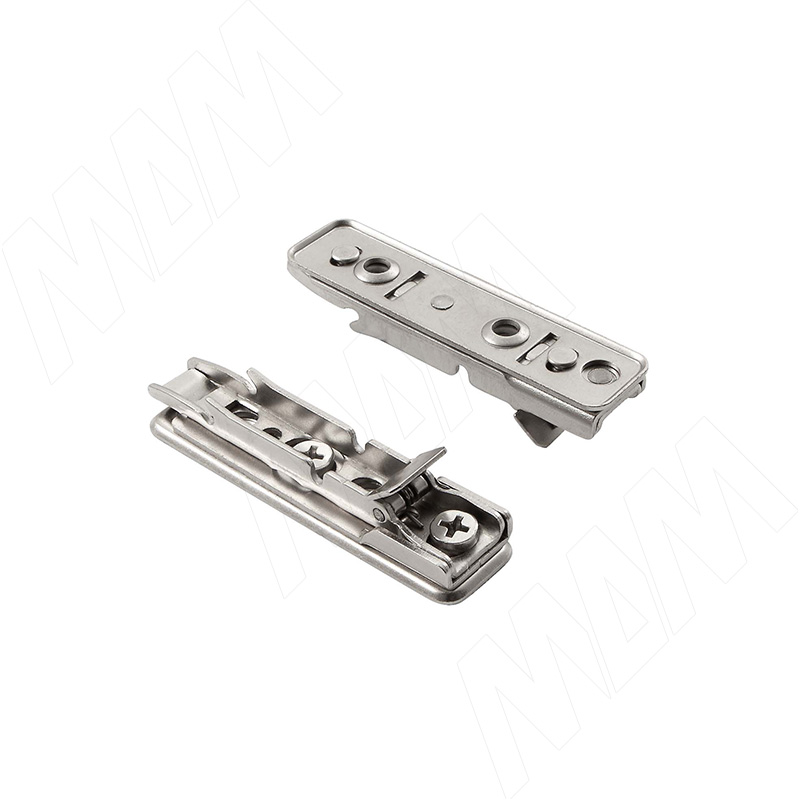

крепление для фасада — 2 шт.
саморез с потайной головкой 4×35 мм — 8 шт.
саморез с потайной головкой 4×16 мм — 4 шт.
Материал: металл, пластик

Схема установки

Установочные отверстия

SOB — толщина панели

Разметка мест фиксации на саморезы

4 самореза с потайной головкой 4×35 мм

Расчёт отверстий для фасада

Расчет отверстий для фасада для поворотного подъемный механизма FLAP при использовании планок (артикул FL123)

T — толщина панели

Расчет отверстий для фасада для поворотного подъемный механизма FLAP (артикул FL123)

Минимальное расстояние между фасадами — 2 мм

Минимальное расстояние между фасадами для поворотного подъемный механизма FLAP (артикул FL123)

Варианты установки

Вариант 1

D, мм	16	18	22	26	28
X, мм	43	39	30	18	12
Y, мм	Y = FH × 0,31 − 15 + D

Вариант 2

Подбор механизма

Коэффициент мощности = Высота фасада × Вес фасада (с ручками)

Тип механизма	Выбор в зависимости от коэффициента мощности		Выбор в зависимости от веса фасада
Тип механизма	Высота фасада, мм	Коэффициент мощности	Высота фасада, мм	Вес фасада, кг
стандартный	330–450	1200–1800	330	3,6–5,4
стандартный	330–450	1200–1800	450	2,6–4
средний	360–500	1700–2250	360	4,7–6,2
средний	360–500	1700–2250	500	3,4–4,5
усиленный	400–500	2100–3100	400	5,2–7,7
усиленный	400–500	2100–3100	500	4,2–6,2

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Библиотека для Базис-Мебельщик "Подъемные механизмы FLAP и FLAP LIGHT, PULSE"

6 МБ БАЗИС Скачать

Чертежи и схемы установки

Файлы для скачивания

Схемы для расчета и установки поворотного подъёмного механизма FLAP

1,2 МБ PDF Скачать
