Направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем US03E8.550

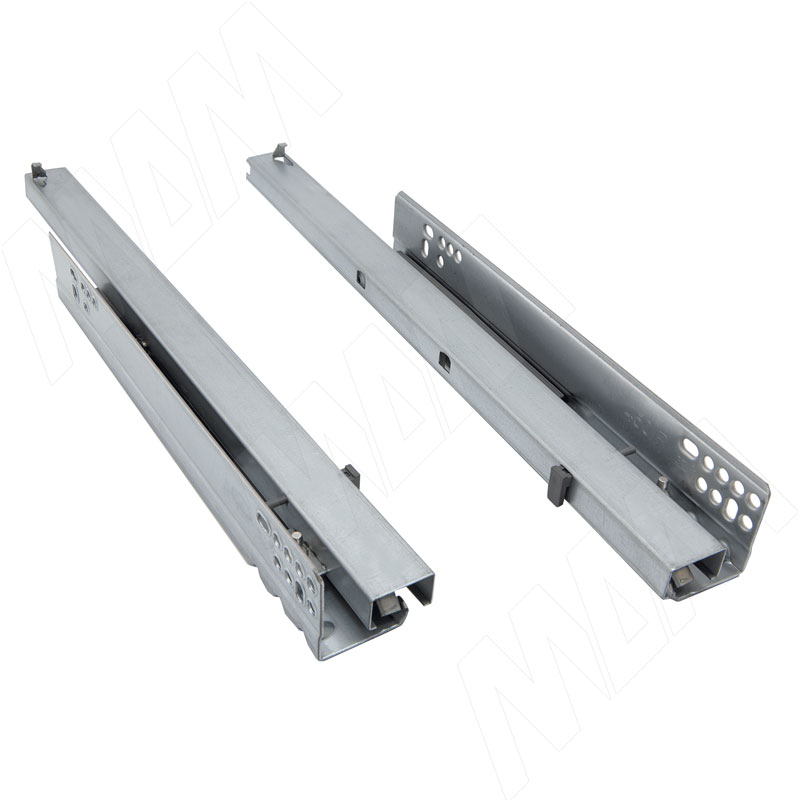

Направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем фото товара 1 - US03E8.550

Изображение товара Направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем ракурс 1 - US03E8.550

Тип направляющих

скрытого монтажа

Тип открывания/закрывания

открывание от нажатия

Длина направляющей, мм

550

Тип выдвижения

полное выдвижение

Система

VEKTOR LT

Нагрузка, кг

Цвет товара

оцинкованный

Производитель

PULSE (Китай)

Единица измерения

компл

Товар снят с продажи!

Сообщить об ошибке

Описание

Нагрузка: 30 кг
Материал: сталь

Преимущества:

полное выдвижение;
с толкателем;
насадной монтаж — ящик под наклоном насаживается сверху на выдвинутые направляющие;
регулировка по высоте: +3 мм.

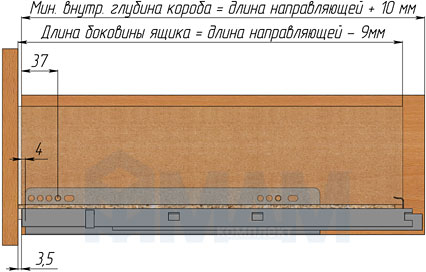

Размеры деталей корпуса и ящика

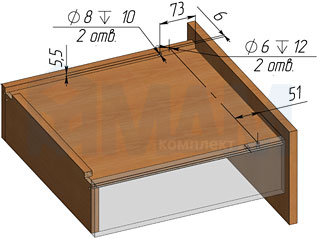

Присадочные размеры на корпус

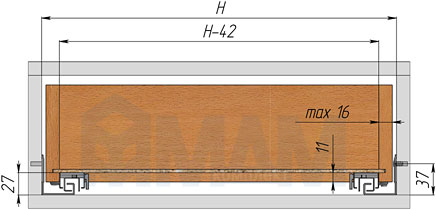

Схема установки. Вид спереди

H — внутренняя ширина корпуса

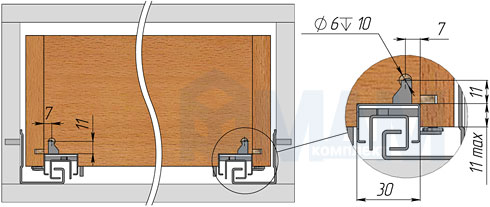

Схема установки. Вид сзади

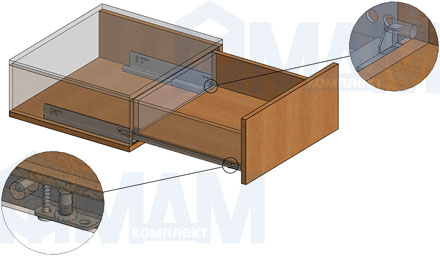

Порядок установки и снятия ящика

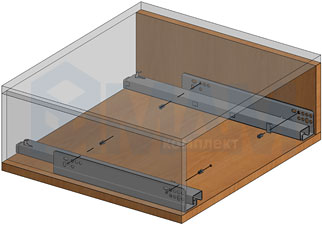

Зафиксировать направляющие в корпусе с помощью евровинтов или саморезов.
Установить ящик так, чтобы крюк на направляющей вошел в отверстие на задней стенке ящика.

Отрегулировать высоту ящика с помощью гайки и зафиксировать штоком и саморезом.
