VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы

VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы

Артикул: V.PRO.LT550

Ссылка на товар

В избранное

Сравнить

Печатать

Отзывы (2)

Характеристики

VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы V.PRO.LT550

VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы V.PRO.LT550, фото 1

VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы V.PRO.LT550, фото 2

VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы фото товара 1 - V.PRO.LT550

Изображение товара VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы ракурс 1 - V.PRO.LT550

VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы фото товара 2 - V.PRO.LT550

Изображение товара VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы ракурс 2 - V.PRO.LT550

VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы фото товара 3 - V.PRO.LT550

Изображение товара VEKTOR.PRO LT направляющие 550 мм, ниж. крепления, полн. выдвижения, с толкателем, 3D фиксаторы ракурс 3 - V.PRO.LT550

Вид товара

направляющие

Тип направляющих

скрытого монтажа

Тип открывания/закрывания

открывание от нажатия

Длина направляющей, мм

550

Тип выдвижения

полное выдвижение

Система

VEKTOR.PRO LT

Нагрузка, кг

Цвет товара

оцинкованный

Производитель

PULSE (Китай)

Единица измерения

компл

Цены: RUB | BYN

Цена для физических лиц

1 658.29 руб.

Аналог со скидкой: от 0.00 руб.

компл

Сообщить об ошибке

Описание

Комплектация: направляющие (левая+правая), крепления к фасаду с 3D-регулировкой
Материал: металл, пластик

Преимущества:

нагрузка до 35 кг;
полное выдвижение;
бесшумное открывание от нажатия;
улучшенная система синхронизации по всей длине;
регулировка в трёх плоскостях: по горизонтали — ±2 мм, по вертикали — +3,5 мм; по глубине — +3,5 мм;
до 100 000 циклов открывания и закрывания.

Установка направляющих VEKTOR.PRO LT с нижним креплением, полного выдвижения, с толкателем и 3D-фиксаторами (артикул V.PRO.LT), схема 1

Установка направляющих VEKTOR.PRO LT с нижним креплением, полного выдвижения, с толкателем и 3D-фиксаторами (артикул V.PRO.LT), схема 2

Установка направляющих VEKTOR.PRO LT с нижним креплением, полного выдвижения, с толкателем и 3D-фиксаторами (артикул V.PRO.LT), схема 3

Установка направляющих VEKTOR.PRO LT с нижним креплением, полного выдвижения, с толкателем и 3D-фиксаторами (артикул V.PRO.LT), схема 4

* — минимальная ширина проёма 210 мм

Установка направляющих VEKTOR.PRO LT с нижним креплением, полного выдвижения, с толкателем и 3D-фиксаторами (артикул V.PRO.LT), схема 5

LWS — внутренняя ширина ящика, мм
LWK — внутренняя ширина корпуса, мм
SKL — глубина выдвижного ящика, мм
NL — номинальная длина направляющей, мм
MET — минимальная глубина корпуса, мм
KV — передняя кромка корпуса

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Библиотека для Базис-Мебельщик "Направляющие VEKTOR.PRO"

4 МБ БАЗИС Скачать

Новости

Смотреть все

Новинка! Направляющие скрытого монтажа VEKTOR.PRO для плиты 18 мм Теперь одна из самых популярных серий направляющих VEKTOR.PRO от PULSE доступна не только для плиты толщиной 16 мм, но и также для 18 мм.

Подробнее

Направляющие VEKTOR.PRO — эволюция выдвижения! МДМ полностью обновил направляющие PULSE скрытого монтажа — новая производственная линия гарантирует более точную геометрию деталей, а усовершенствованный узел скольжения/синхронизации и более толстый металл обеспечивают плавную, уверенную и бесшумную работу даже при нагруженном ящике.

Подробнее

Отзывы

Александр Бураков

18.06.2024

Комментарий

Спасибо за развёрнутый ответ, действительно у нас вкладной фасад, не учёл +4мм при проектировании.

Александр Бураков

14.06.2024

Достоинства

цена, наличие

Недостатки

Присадочные размеры изменились! тот размер, что до основного крепёжного отверстия должен быть - 37мм актуален для положения при нажатии, в спокойном положении должен быть 41-42мм! Пришлось все пересверливать.

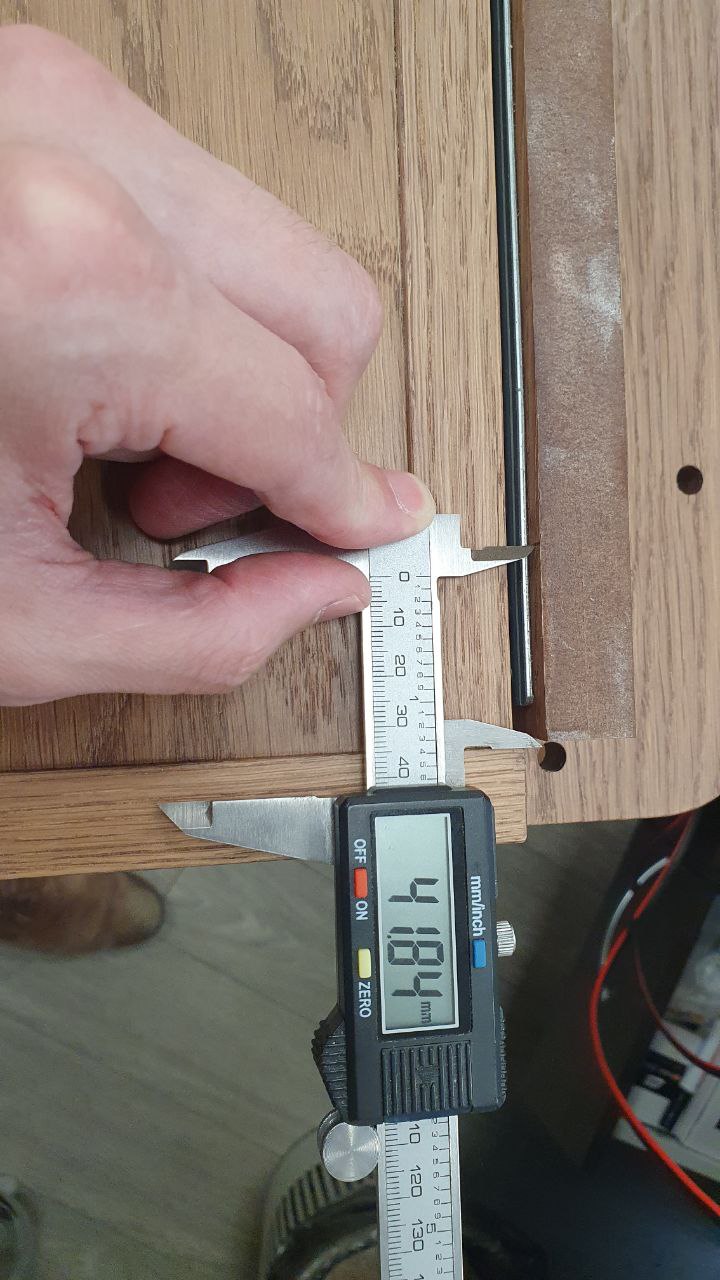

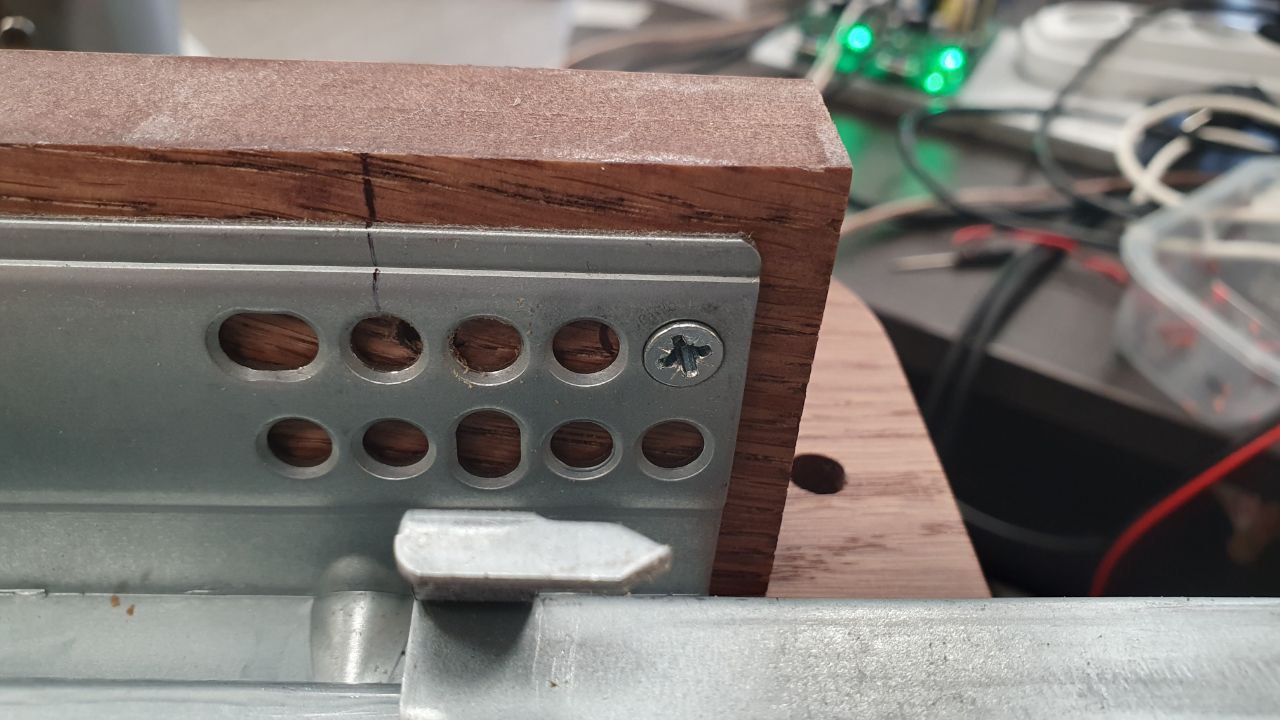

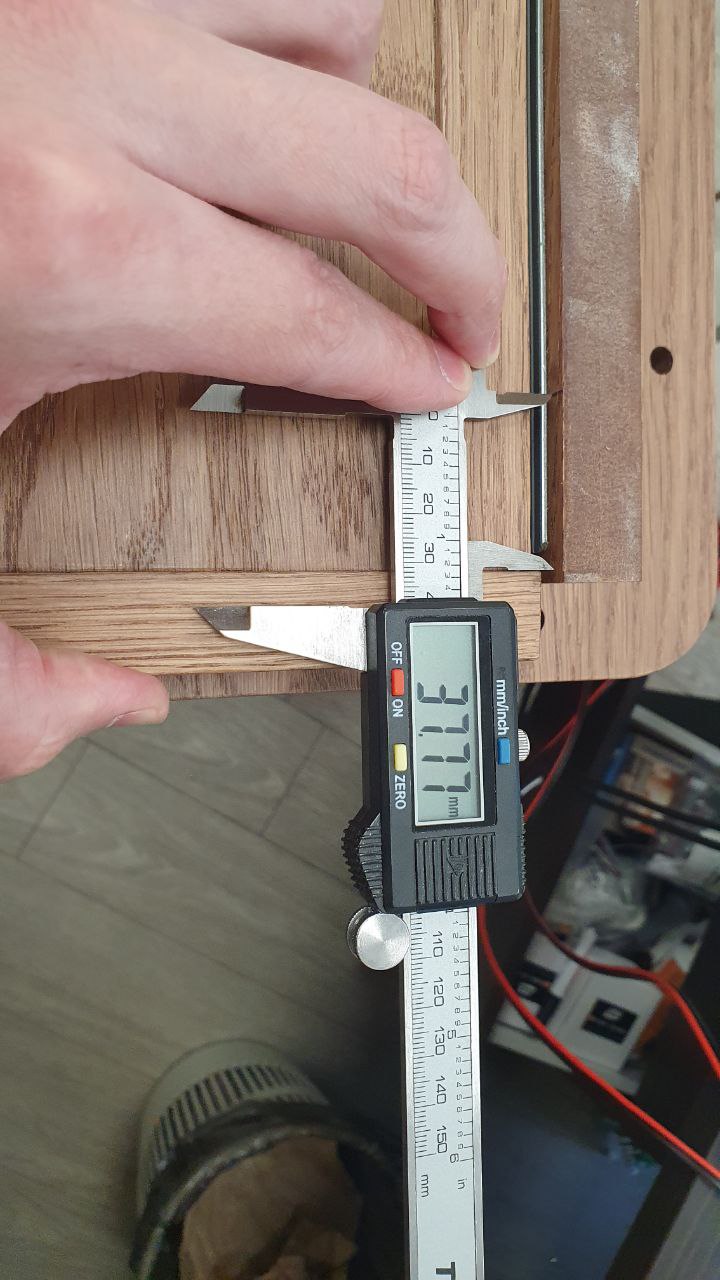

Прикладываю фото измерений в нажатом положении и спокойном.

Комментарий

Работают нормально

Файлы

Администрация магазина МДМ

Добрый день!

Схема присадок не менялась.
Если речь о направляющих с открыванием от нажатия, то для их функционирования необходим зазор для активации толкателя. На чертеже в карточке товара видно, что при рекомендуемом варианте монтажа зазор получается порядка 4 мм (итого, от крепежного отверстия до края фасада – 41 мм).
Чертеж представлен для накладного фасада.

В случае вкладного фасада (не могу утверждать, но, судя по предоставленным фото – это Ваш вариант) отверстия необходимо сместить глубже на толщину фасада.
Также в комплектных 3D фиксаторах предусмотрена регулировка по глубине, которая поможет выставить фасад в «ноль».
Для обеспечения достаточного для регулировок зазора можно попробовать сместить крепежные отверстия еще на 1-2 мм вглубь.

Несомненно, пробная установка и сборка смогут уточнить конечные параметры присадочных отверстий для Вашего варианта применения.

Ваш МДМ
