DYNAPRO TIPMATIC SOFT-CLOSE Комплект направляющих, 350 мм, полн. выдвижения, 3D крепления, открывание от нажатия/плавное закрывание

DYNAPRO TIPMATIC SOFT-CLOSE Комплект направляющих, 350 мм, полн. выдвижения, 3D крепления, открывание от нажатия/плавное закрывание

Артикул: F130107802_3D.TMSC

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

DYNAPRO TIPMATIC SOFT-CLOSE Комплект направляющих, 350 мм, полн. выдвижения, 3D крепления, открывание от нажатия/плавное закрывание F130107802_3D.TMSC

DYNAPRO TIPMATIC SOFT-CLOSE Комплект направляющих, 350 мм, полн. выдвижения, 3D крепления, открывание от нажатия/плавное закрывание фото товара 1 - F130107802_3D.TMSC

Изображение товара DYNAPRO TIPMATIC SOFT-CLOSE Комплект направляющих, 350 мм, полн. выдвижения, 3D крепления, открывание от нажатия/плавное закрывание ракурс 1 - F130107802_3D.TMSC

Вид товара

направляющие

Тип направляющих

скрытого монтажа

Тип открывания/закрывания

открывание от нажатия/плавное закрывание

Длина направляющей, мм

350

Тип выдвижения

полное выдвижение

Система

DYNAPRO

Нагрузка, кг

Цвет товара

оцинкованный

Производитель

Grass (Австрия)

Единица измерения

компл

Цены: RUB | BYN

Цена для физических лиц

13 061.98 руб.

Аналог со скидкой: от 0.00 руб.

компл

Сообщить об ошибке

Описание

Материал: металл, пластик

Преимущества направляющих DYNAPRO:

нагрузка: 40 кг;
синхронизированное плавное и бесшумное движение;
наименьшее усилие для открывания ящика (20 Н);
трёхмерная регулировка фасада, без инструментов:
- по высоте на креплениях к фасаду: +3,5 мм,
- по ширине на креплениях к фасаду: ±1,5 мм,
- по углу наклона фасада на задних креплениях: +4 мм;
сертификат LGA на 60 000 циклов открывания/закрывания.

Преимущества системы TIPMATIC SOFT-CLOSE:

механическая система;
минимальная ширина корпуса: 300 мм;
простой монтаж;
3 уровня регулировки усилия открывания в зависимости от веса ящика;
регулировка по глубине на активаторах (+3/–1 мм).

Установка направляющих DYNAPRO Tipmatic Soft-Close

Комплектация:

1. Направляющие DYNAPRO (левая + правая) полного выдвижения Soft-close.

2a. Крепление к фасаду DYNAPRO (левое + правое).

2b. Крепление заднее DYNAPRO (левое + правое).

3. Механизм TIPMATIC SOFT-CLOSE (левый + правый) с активаторами.

4. Синхронизирующая штанга. Внимание! Приобретается отдельно.

Присадочные размеры направляющих полного выдвижения

Присадочные размеры направляющих DYNAPRO с 3D-креплениями (артикул F1301078 3D)

Евровинт ∅6,3×14 мм
Саморезы для ДСП ∅4×16 мм

LWS — внутренняя ширина ящика, мм
LWK — внутренняя ширина корпуса, мм
SKL — глубина выдвижного ящика, мм
NL — номинальная длина направляющей, мм
MET — минимальная глубина корпуса, мм
HV — регулировка по высоте, мм
SV — регулировка по ширине, мм
NV — регулировка угла наклона фасада, мм
KV — передняя кромка корпуса

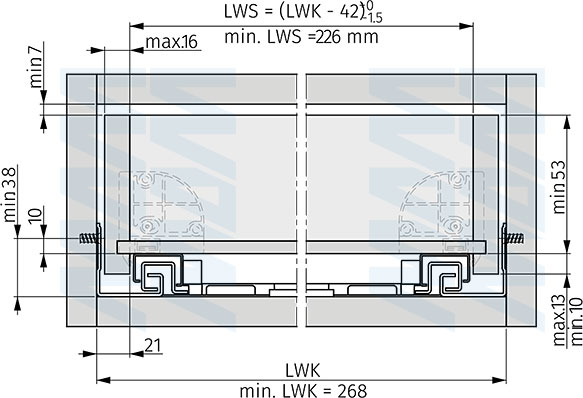

Установочные размеры ящика

Выдвижной ящик

Установочные размеры выдвижного ящика при использовании направляющих DYNAPRO TIPMATIC SOFT-CLOSE с 3D-креплениями (артикул F1301078 3D.TMSC)

Внутренний выдвижной ящик

Установочные размеры внутреннего выдвижного ящика при использовании направляющих DYNAPRO TIPMATIC SOFT-CLOSE с 3D-креплениями (артикул F1301078 3D.TMSC)

NL, мм	SKL, мм	MET, мм
350	340	353
400	390	403
450	440	453
500	490	503
550	540	553

Размер синхронизирующей штанги

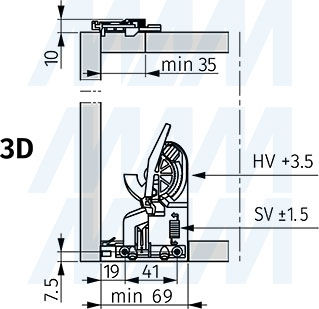

Присадочные размеры для креплений к фасаду

Присадочные размеры для задней стенки

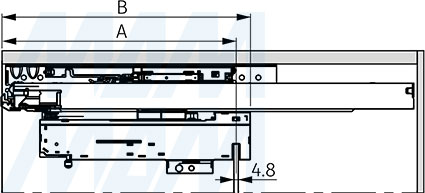

Положение синхронизирующей штанги

NL, мм	AL, мм	B, мм
350–550	283	300
