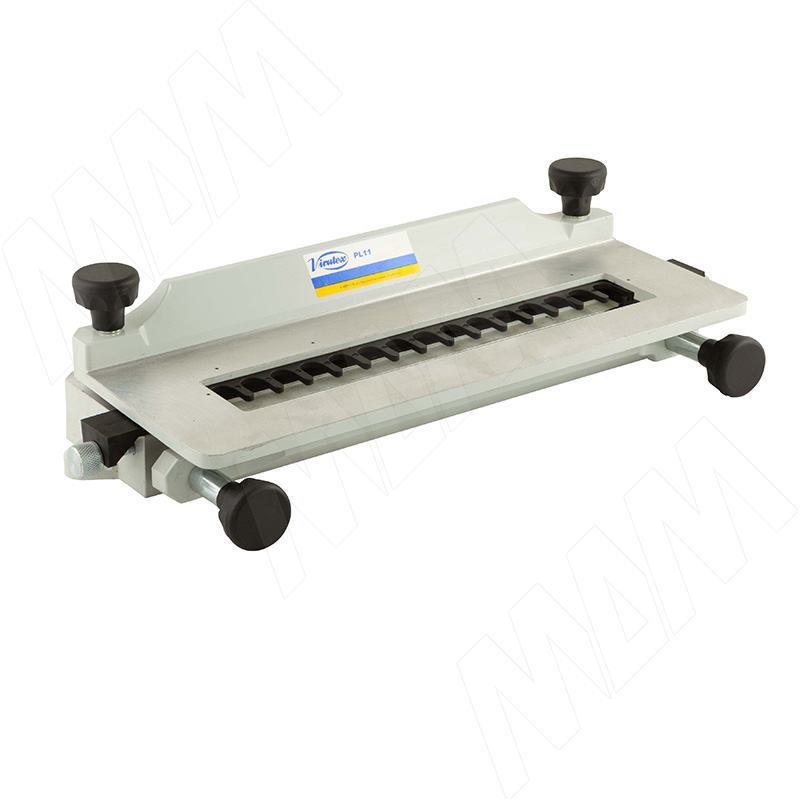

Приспособление для нарезки шипов

Артикул: 5000000

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

Приспособление для нарезки шипов 5000000

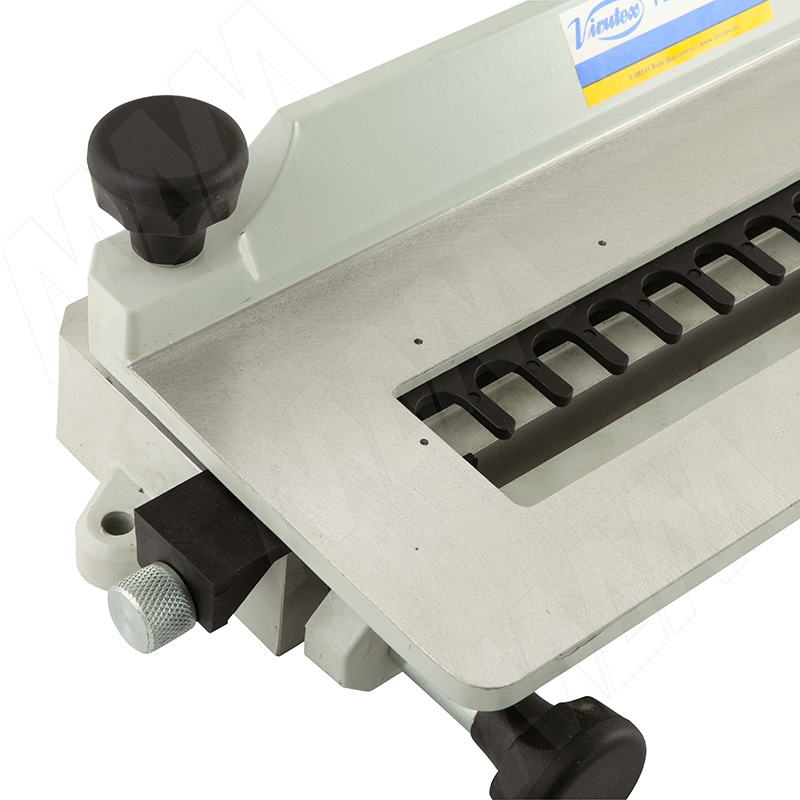

Приспособление для нарезки шипов 5000000, фото 1

Приспособление для нарезки шипов фото товара 1 - 5000000

Изображение товара Приспособление для нарезки шипов ракурс 1 - 5000000

Приспособление для нарезки шипов фото товара 2 - 5000000

Изображение товара Приспособление для нарезки шипов ракурс 2 - 5000000

Совместимость

фрезеры

Цены: RUB | BYN

Цена для физических лиц

38 429.92 руб.

Аналог со скидкой: от 0.00 руб.

Сообщить об ошибке

Описание

Высокоточное приспособление для формирования соединения типа "ласточкин хвост". Комплектуется шаблоном с шагом 26 мм, который можно заменить дополнительным шаблоном с другим шагом. Упоры обеспечивают надежную фиксацию фрезеруемых деталей и высокое качество шипового соединения. За одну операцию нарезаются шипы во всех четырех деталях.
Заготовки устанавливаются попарно в горизонтальной и вертикальной плоскостях со смещением, соответствующим шагу.
Может использоваться с фрезерами FR66P, FR160P, FRE160P, FR277R, FR278R или AS93 с плунжерной насадкой СА66F.

Технические характеристики:
Рабочая ширина: 360 мм
Шаг шаблона: 26 мм
Опционально возможно шаг: 16 или 34 мм
Минимальная толщина заготовки: 10 мм
Максимальная толщина заготовки: 30 мм
Вес: 6,2 кг

Преимущества:

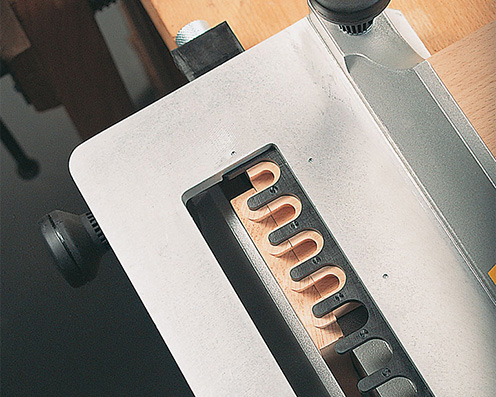

Регулировка начальной точки фрезерования шипов в зависимости от шага на приспособлении для нарезки шипов от Virutex (Испания), рисунок 1 (артикул 5000000)

Начальная точка фрезерования шипов регулируется в зависимости от шага.

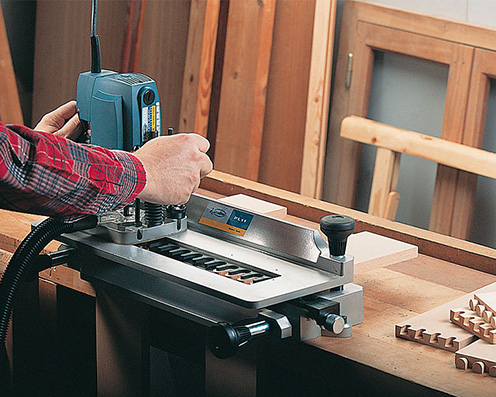

Закрепление на рабочем столе приспособления от Virutex (Испания), рисунок 2 (артикул 5000000)

Приспособление должно быть закреплено на рабочем столе. Надежное закрепление — залог качества выполнения работ.

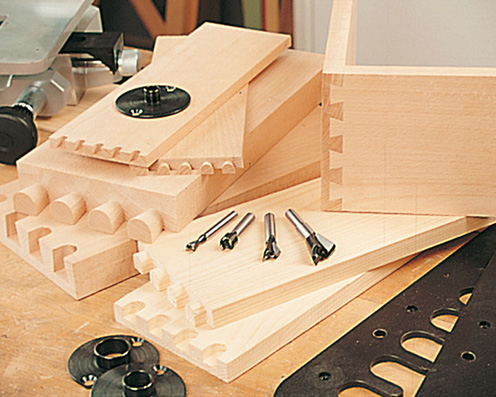

При использовании дополнительной оснастки можно получить 4 типа соединения "ласточкин хвост" с одинаково высоким качеством.

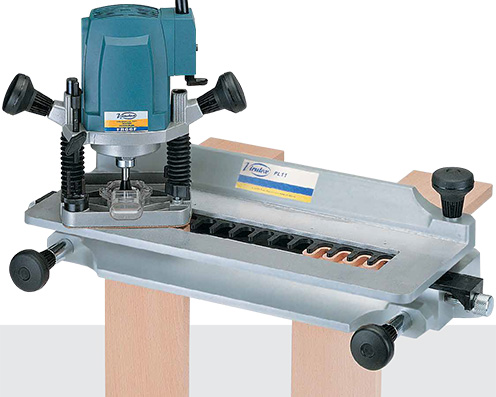

Базирование подошвы фрезера на рабочем столе с помощью приспособления для нарезки шипов от Virutex (Испания), рисунок 4 (артикул 5000000)

Подошва фрезера полностью базируется на рабочем столе, что обеспечивает стабильность обработки и исключает вероятность повреждения шипа.

Стандартная комплектация:

Шипорезный шаблон, шаг 26.

Дополнительная комплектация:

6045710 Комплект Г-образных струбцин, L=100 мм,
7745149 Комплект шипорезный, шаг 16 мм,
7745150 Комплект шипорезный, шаг 34 мм,
C109-15-16S8 Фреза "ласточкин хвост" Ø 15,9 мм.

Варианты шипового соединения

Ласточкин хвост, шаг 26 мм
Выполняется при помощи шипорезного шаблона, шаг 26 (входит в стандартную комплектацию) + фреза арт. C109-15-16S8 + копировальное кольцо Ø 19 мм.

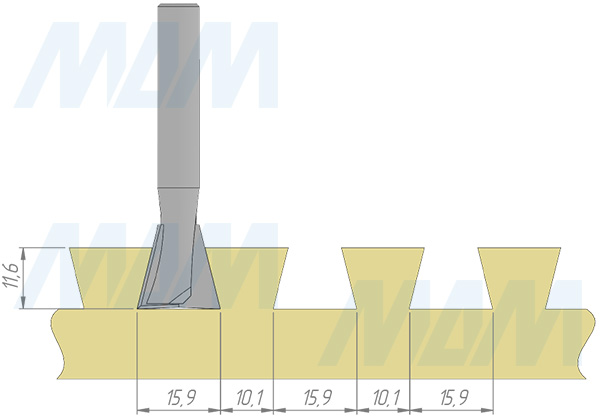

Ласточкин хвост, шаг 26 мм, с помощью приспособления для нарезки шипов от Virutex (Испания) (артикул 5000000), чертёж

Дополнительные варианты

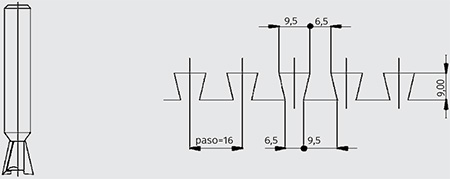

Ласточкин хвост, шаг 16 мм

Выполняется при помощи дополнительного комплекта для FR66P, AS93 + CA66F, FR277R и FR278R – арт. 7745149.

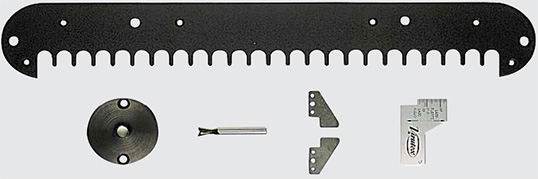

Содержимое набора в дополнительной комплектации приспособления для нарезки шипов от Virutex (Испания), рисунок 7 (артикул 5000000)

Содержимое набора: шаблон (шаг 16 мм), копировальное кольцо 12 мм (арт. 7722120) для фрезы 9,5 мм, фреза "ласточкин хвост", HM, Ø 9,5 мм (арт. 5040119), 2 стопора и настроечная линейка.

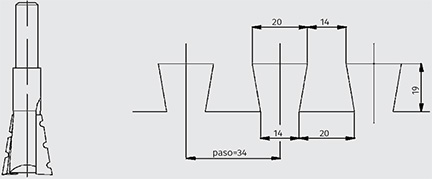

Ласточкин хвост, шаг 34 мм

Выполняется при помощи дополнительного комплекта для FR66P, AS93 + CA66F, FR277R и FR278R – арт. 7745150.

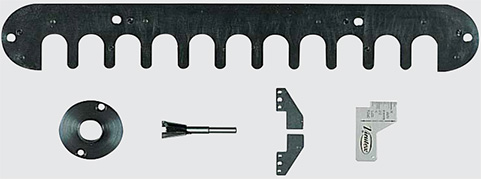

Содержимое набора в дополнительной комплектации приспособления для нарезки шипов от Virutex (Испания), рисунок 9 (артикул 5000000)

Содержимое набора: шаблон (шаг 34 мм), копировальное кольцо 23 мм (арт. 7722162) для фрезы 20 мм, фреза "ласточкин хвост", HM, Ø 20 мм (арт. 5040120), 2 стопора и настроечная линейка.

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

PL11 Приспособление для нарезки шипов. Техническая информация

425,1 КБ PDF Скачать

PL11 Приспособление для нарезки шипов. Инструкция по эксплуатации

791,4 КБ PDF Скачать

Указания по безопасности использования инструмента Virutex

410,5 КБ PDF Скачать
