Петля Slide-on 95 специальная (90/170), вкладная

Петля Slide-on 95 специальная (90/170), вкладная

Артикул: C95304C

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

Петля Slide-on 95 специальная (90/170), вкладная C95304C

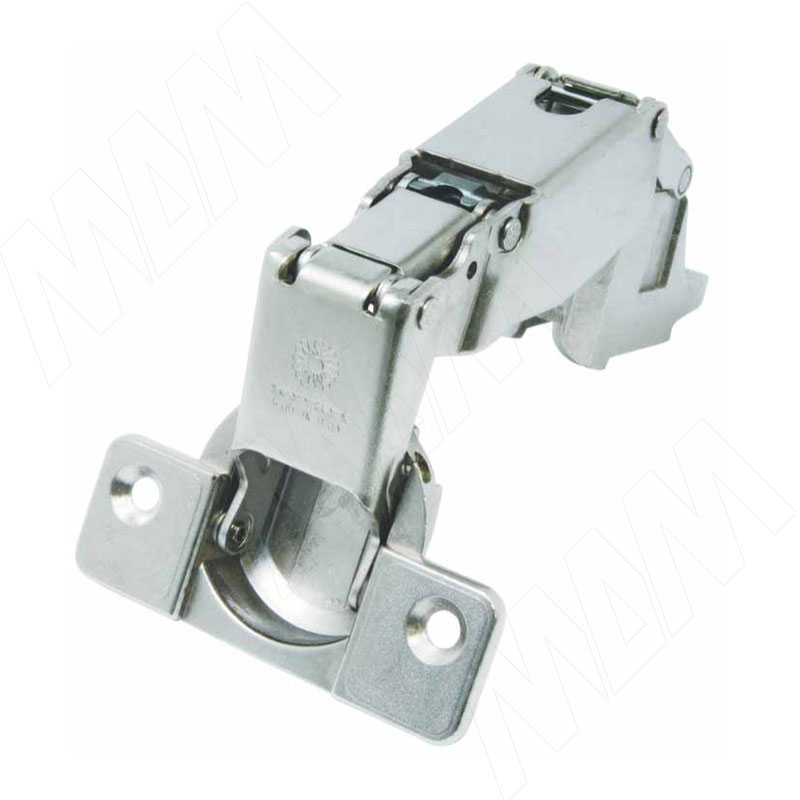

Петля Slide-on 95 специальная (90/170), вкладная фото товара 1 - C95304C

Изображение товара Петля Slide-on 95 специальная (90/170), вкладная ракурс 1 - C95304C

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

без плавного закрывания

Система

SLIDE-ON

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

вкладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

Италия

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Установка специальной петли Slide-on 95 (90/170), Ferrari, чертеж 1

Установка специальной петли Slide-on 95 (90/170), Ferrari, чертеж 2

Установка специальной петли Slide-on 95 (90/170), Ferrari, чертеж 3

Схема установки

Вкладная, C=17

Расчет высоты площадки H

H = D + F
F ≥ L
где Х = 37 +T +1.

S — наложение;
H — высота установочной площадки;
L — минимальный зазор;
T — толщина двери;
B — толщина боковины;
C — изгиб плеча петли;
D — расстояние до чашки петли;
F — фактический зазор;
X — расстояние до центра отверстий под площадку.

Определение минимального зазора

Расстояние D от края двери до чашки, мм	Толщина двери T, мм
	16	17	18	19	20	21	22	23	24
	Минимальный зазор L, мм
3	0.1	1.0	1.9	2.9	3.9	4.8	5.8	6.8	7.8
4	0.0	0.0	1.1	1.7	2.7	3.7	4.7	5.7	6.6
5	0.0	0.0	0.0	0.6	1.6	2.6	3.6	4.6	5.6
6	0.0	0.0	0.0	0.0	0.7	2.2	2.6	3.6	4.6
7	0.0	0.0	0.0	0.0	0.0	0.8	1.8	2.8	3.8

— стандартные значения

для двери и боковины толщиной 16 мм.

Крепление чашки под саморез

Выбор типа установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	под саморез
	1.5	B1241MG15E2
	6.0	B1241MG60E2

Стандартная площадка: регулировка фасада по высоте ±2 мм
(за счет овальной формы отверстий).

Декоративные накладки на петли

Внешний вид	Артикул
	СС911, CC90
	CC92G-M
	CB03/GN

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Техническая информация о петлях

68,3 КБ PDF Скачать

Техническая информация о петлях Slide-on, Ferrari

1,2 МБ PDF Скачать
