Петля Anyway Clip 90 угловая (+30/95) вкладная

Петля Anyway Clip 90 угловая (+30/95) вкладная

Артикул: H90086DW

Ссылка на товар

Cкачать в PDF Печатать

Оставить отзыв

Характеристики

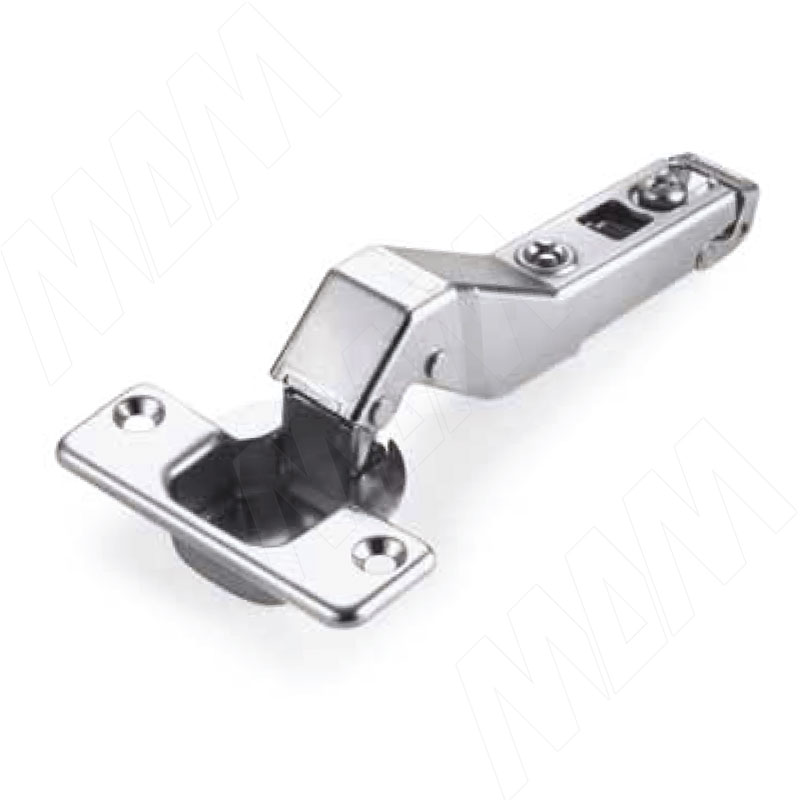

Петля Anyway Clip 90 угловая (+30/95) вкладная фото товара 1 - H90086DW

Изображение товара Петля Anyway Clip 90 угловая (+30/95) вкладная ракурс 1 - H90086DW

Вид товара

петли

Тип петли

четырехшарнирная

Тип закрывания

без плавного закрывания

Система

ANYWAY

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

вкладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

+30

Угол фасада в открытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

Италия

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Схема установки

Вкладная +30°(120)

S — наложение;
H — высота установочной площадки;
L — минимальный зазор;
T — толщина двери;
D — расстояние до чашки петли;
X — расстояние до центра отверстий под площадку.

Расчет высоты площадки H

		D
		4.0	5.0	6.0	7.0	8.0
H	3.5	38	37.5	37	36.5	36	X
	3.5	0.6	1.4	2.3	3.2	4.0	S
	4.5	38	37.5	37	36.5	36	X
	4.5	−0.4	0.4	1.3	2.2	3.0	S
	6.0	38	37.5	37	36.5	36	X
	6.0	−1.9	−1.1	−0.2	0.7	1.5	S

Определение минимального зазора

Расстояние D от края двери до чашки, мм	Толщина двери T, мм
	16	17	18	19	20	21	22	23	24	25	26
	Минимальный зазор L, мм
4	0.5	0.7	0.9	1.2	1.4	1.7	2.1	2.5	2.9	3.4	4.2
5	0.5	0.7	0.8	1.1	1.4	1.7	2.0	2.4	2.8	3.3	3.8
6	0.5	0.7	0.9	1.1	1.4	1.7	1.9	2.3	2.7	3.1	3.6
7	0.5	0.7	0.9	1.1	1.3	1.6	1.9	2.2	2.6	3.0	3.5
8	0.5	0.6	0.8	1.0	1.3	1.5	1.9	2.2	2.5	2.9	3.4

— рекомендуемые размеры и площадка

для двери и боковины толщиной 16 мм.

Крепление чашки под саморез

Выбор типа установочной площадки

Установочная площадка	Высота площадки, мм	Артикул
Установочная площадка	Высота площадки, мм	под саморез	с евровинтами
Pilot S	Н=4.5		B4002MG45B1
Станд. Anyway Clip	Н=4.5		B1002MG45B1
Станд. Anyway Clip	Н=6.0	B1000MG60
Линейная	Н=4.5	B5810ZG45

Pilot S: эксцентриковая регулировка фасада по высоте ±2 мм.
Стандартная площадка: регулировка фасада по высоте ±2 мм (за счет овальной формы отверстий).
Линейная: эксцентриковая регулировка фасада по высоте ±2 мм.

Декоративные накладки на петли

Внешний вид	Артикул
	СС911, CC90
	CB03/GN

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Техническая информация о петлях

68,3 КБ PDF Скачать

Техническая информация о петлях Anyway Clip, Ferrari

446,9 КБ PDF Скачать
