Петля Anyway Clip 91 DIGIT стандартная (90/110) полунакладная

Петля Anyway Clip 91 DIGIT стандартная (90/110) полунакладная

Артикул: C91505BW

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

Петля Anyway Clip 91 DIGIT стандартная (90/110) полунакладная C91505BW

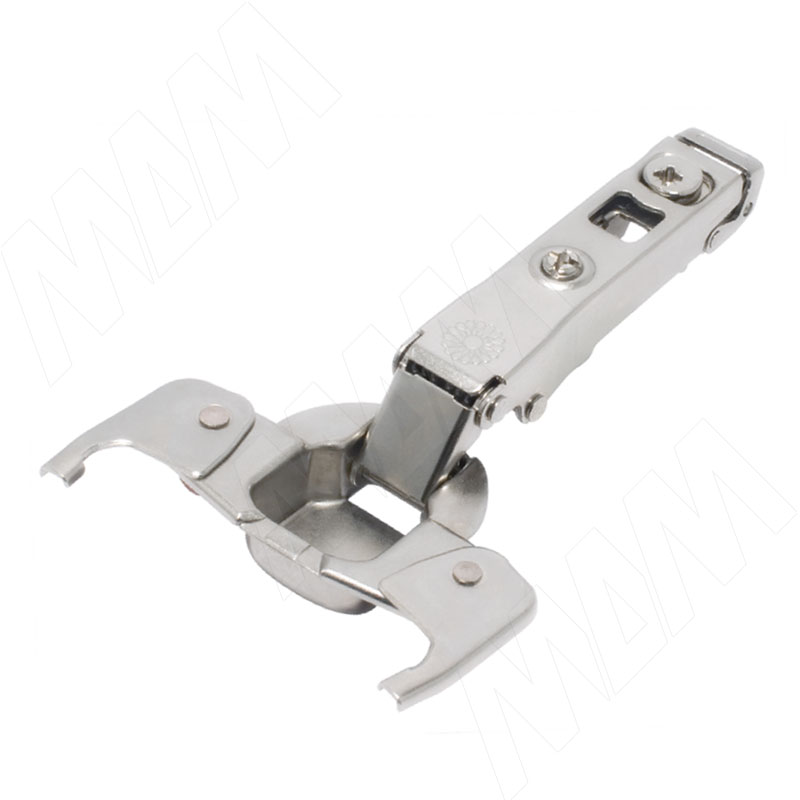

Петля Anyway Clip 91 DIGIT стандартная (90/110) полунакладная фото товара 1 - C91505BW

Изображение товара Петля Anyway Clip 91 DIGIT стандартная (90/110) полунакладная ракурс 1 - C91505BW

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

без плавного закрывания

Система

ANYWAY

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

полунакладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

Италия

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Установка петли быстрого монтажа Anyway Clip 91 DIGIT (90/110), Ferrari, чертеж 1

Установка петли быстрого монтажа Anyway Clip 91 DIGIT (90/110), Ferrari, чертеж 2

Схема установки

Срединная, C=9

Расчет высоты площадки H

H = 8 + D − S
S = B / 2 − L
где L минимум 1,5 мм.

S — наложение;
H — высота установочной площадки;
L — минимальный зазор;
T — толщина двери;
B — толщина боковины;
C — изгиб плеча петли;
D — расстояние до чашки петли;
F — фактический зазор.

Определение минимального зазора

Расстояние D от края двери до чашки, мм	Толщина двери T, мм
	16	17	18	19	20	21	22	23	24
	Минимальный зазор L, мм
3	0.6	0.9	1.2	1.5	1.9	3.0	4.5	5.6	7.0
4	0.6	0.8	1.1	1.4	1.8	2.2	3.5	4.6	6.0
5	0.6	0.8	1.1	1.4	1.7	2.1	2.5	3.6	5.0
6	0.6	0.8	1.1	1.4	1.7	2.1	2.5	3.3	4.0

— стандартные значения

для двери и боковины толщиной 16 мм.

Крепление чашки DIGIT

Крепление чашки петли быстрого монтажа Anyway Clip 91 DIGIT, Ferrari, чертеж 1

Крепление чашки петли быстрого монтажа Anyway Clip 91 DIGIT, Ferrari, чертеж 2

Выбор типа установочной площадки

Установочная площадка	Высота площадки, мм	Артикул
Установочная площадка	Высота площадки, мм	под саморез	с евровинтами
Pilot S	Н=4.5		B4002MG45B1
Станд. Anyway Clip	Н=4.5		B1002MG45B1
Станд. Anyway Clip	Н=6.0	B1000MG60
Линейная	Н=4.5	B5810ZG45

Pilot S: эксцентриковая регулировка фасада по высоте ±2 мм.
Стандартная площадка: регулировка фасада по высоте ±2 мм (за счет овальной формы отверстий).
Линейная: эксцентриковая регулировка фасада по высоте ±2 мм.

Декоративные накладки на петли

Внешний вид	Артикул
	СС911, CC90
	CC92G-M
