Петля Slide-on 95 стандартная (90/110) полунакладная, бронза

Петля Slide-on 95 стандартная (90/110) полунакладная, бронза

Артикул: H95087B H

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

Петля Slide-on 95 стандартная (90/110) полунакладная, бронза H95087B H

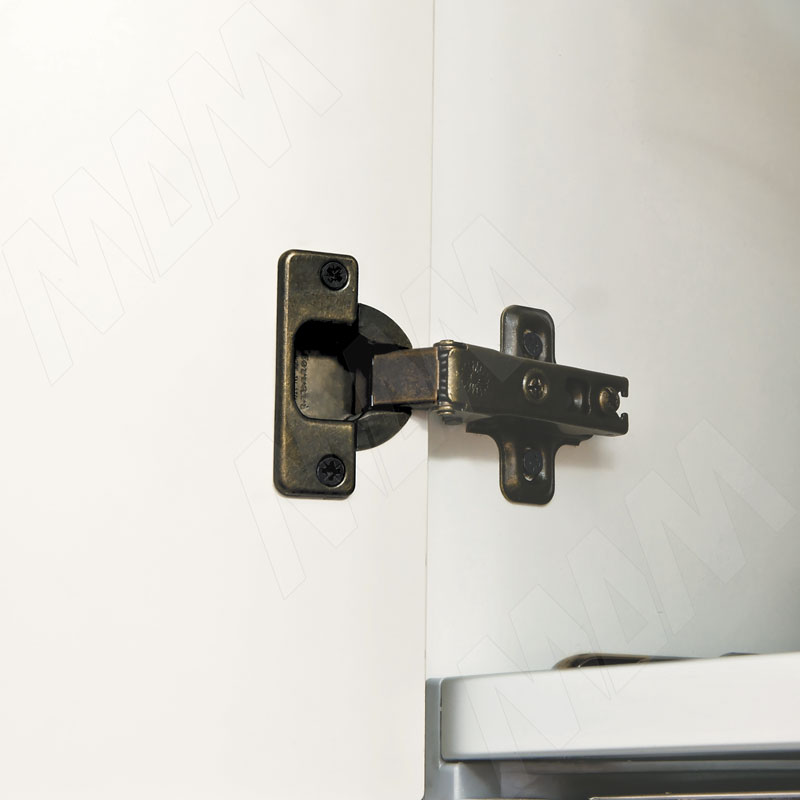

Петля Slide-on 95 стандартная (90/110) полунакладная, бронза H95087B H, фото 1

Петля Slide-on 95 стандартная (90/110) полунакладная, бронза фото товара 1 - H95087B H

Изображение товара Петля Slide-on 95 стандартная (90/110) полунакладная, бронза ракурс 1 - H95087B H

Петля Slide-on 95 стандартная (90/110) полунакладная, бронза фото товара 2 - H95087B H

Изображение товара Петля Slide-on 95 стандартная (90/110) полунакладная, бронза ракурс 2 - H95087B H

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

без плавного закрывания

Система

SLIDE-ON

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

полунакладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

бронза

Производитель

Италия

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл

Преимущества:

глубина чашки петли — 11,7 мм;
диаметр чашки — 35 мм;
открывание — 110°;
толщина двери (Т) — от 16 до 26 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с системой отталкивания K-PUSH TECH.
Можно использовать с амортизатором FLEXDAMP, врезным/накладным.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	под саморез
	4.5	B1241MH45E2

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид	Артикул
	CC90

Установочные размеры

Расчет высоты площадки

S = B / 2 − L
H = 8 + D − S

S — наложение фасада на боковину, мм;
H — высота установочной площадки, мм;
L — минимальная фуга, мм;
T — толщина двери, мм;
B — толщина боковины, мм;
D — расстояние до чашки петли, мм;
F — фактический зазор, мм.

Минимальная фуга в зависимости от толщины фасада

Толщина двери T, мм	Расстояние D от края двери до чашки, мм
Толщина двери T, мм	3	4	5	6
16	0.6	0.6	0.6	0.6
17	0.9	0.8	0.8	0.8
18	1.2	1.1	1.1	1.1
19	1.5	1.4	1.4	1.4
20	1.9	1.8	1.7	1.7
21	3.0	2.2	2.1	2.1
22	4.5	3.5	2.5	2.5
23	5.6	4.6	3.6	3.3
24	7.0	6.0	5.0	4.0

— стандартные значения

для двери и боковины толщиной 16 мм.

Присадка под чашку петли

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Техническая информация о петлях

68,3 КБ PDF Скачать

Техническая информация о петлях Slide-on, Ferrari

1,2 МБ PDF Скачать
