Петля Slide-on 95 угловая (-30/125) накладная, бронза

Петля Slide-on 95 угловая (-30/125) накладная, бронза

Артикул: C95028L H

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

Петля Slide-on 95 угловая (-30/125) накладная, бронза C95028L H

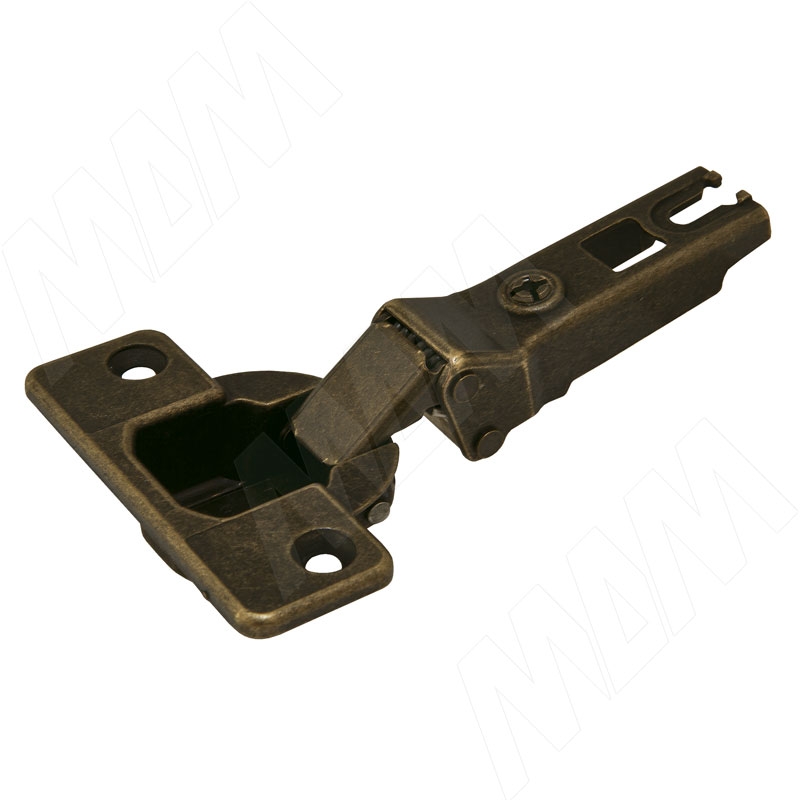

Петля Slide-on 95 угловая (-30/125) накладная, бронза фото товара 1 - C95028L H

Изображение товара Петля Slide-on 95 угловая (-30/125) накладная, бронза ракурс 1 - C95028L H

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

без плавного закрывания

Система

SLIDE-ON

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

накладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

–30

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

бронза

Производитель

Италия

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл

Преимущества:

глубина чашки петли — 12,1 мм;
диаметр чашки — 35 мм;
открывание — 125°;
толщина двери (Т) — от 16 до 26 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с системой отталкивания K-PUSH TECH.
Можно использовать с амортизатором FLEXDAMP, врезным/накладным.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	под саморез
	4.5	B1241MH45E2

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

Декоративные накладки на петли

Внешний вид	Артикул
	CC90

Установочные размеры

S — наложение фасада на боковину, мм;
H — высота установочной площадки, мм;
L — минимальная фуга, мм;
T — толщина двери, мм;
D — расстояние до чашки петли, мм;
F — фактический зазор, мм.

Расчет расстояния до центра отверстия под площадку (Х) и наложения (S)

Высота установочной площадки H, мм	Расстояние до чашки D, мм
Высота установочной площадки H, мм	3.0	4.0	5.0
4.5	38.6	38.6	38.6	X
4.5	10.5	11.4	12,2	S

Минимальная фуга в зависимости от толщины фасада

Толщина двери T, мм	Расстояние D от края двери до чашки, мм
Толщина двери T, мм	4	5	6	7	8
16	0.5	0.5	0.5	0.5	0.5
17	0.7	0.7	0.7	0.7	0.6
18	0.9	0.8	0.9	0.9	0.8
19	1.2	1.1	1.1	1.1	1.0
20	1.4	1.4	1.4	1.3	1.3
21	1.7	1.7	1.6	1.6	1.5
22	2.1	2.0	1.9	1.9	1.9
23	2.5	2.4	2.3	2.2	2.2
24	2.9	2.8	2.7	2.6	2.5
25	3.4	3.3	3.1	3.0	2.9
26	4.2	3.8	3.6	3.5	3.4

— стандартные значения

для двери и боковины толщиной 16 мм.

Присадка под чашку петли
