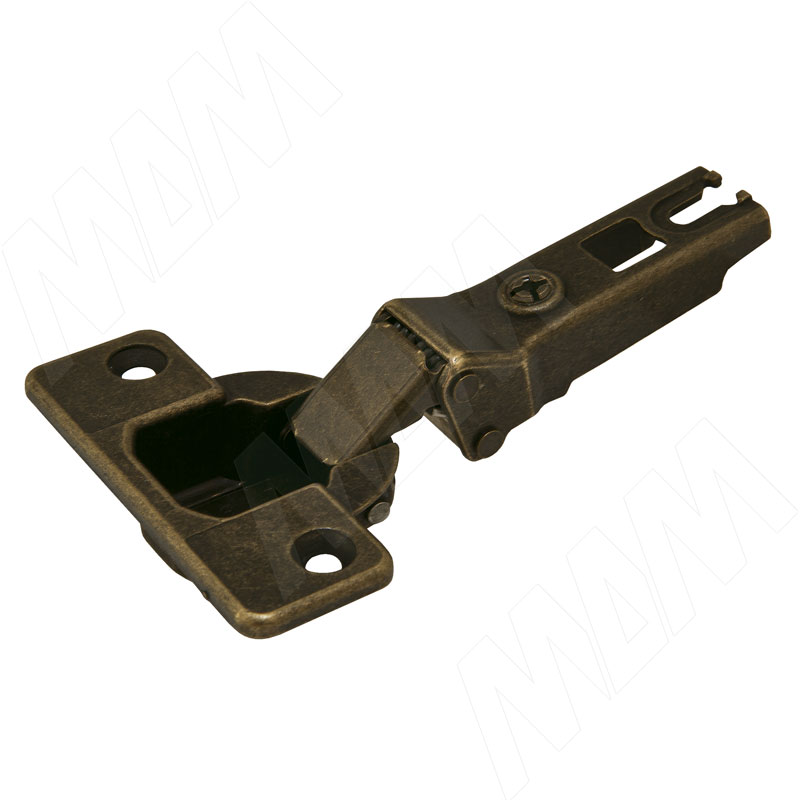

Петля Slide-on 95 угловая (-45/125) накладная, бронза

Артикул: C95028M H

Поделиться
Вид товара
петли
Тип петли
четырехшарнирная
Тип закрывания
без плавного закрывания
Система
SLIDE-ON
Материал фасада
дерево
Толщина фасада, мм
16-26
Наложение фасада
накладное
Тип монтажа
монтаж винтом
Угол фасада в закрытом положении, градусов
–45
Угол фасада в открытом положении, градусов
125
Фрезеровка фасада
есть
Диаметр чашки, мм
35
Цвет товара
бронза
Производитель
Италия
Единица измерения
шт
not available Товар снят с продажи!
Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл

Преимущества:

  • глубина чашки петли — 12,1 мм;
  • диаметр чашки — 35 мм;
  • открывание — 125°;
  • толщина двери (Т) — от 16 до 26 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с системой отталкивания K-PUSH TECH.
Можно использовать с амортизатором FLEXDAMP, врезным/накладным.

Выбор установочной площадки

Установочная
площадка
Высота
площадки H, мм
Артикул
под саморез
4.5 B1241MH45E2

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

Декоративные накладки на петли

Внешний вид Артикул
CC90

Установочные размеры

Установочные размеры для накладной угловой (-45/125) петли Slide-on 95, Ferrari

S — наложение фасада на боковину, мм;
H — высота установочной площадки, мм;
L — минимальная фуга, мм;
T — толщина двери, мм;
D — расстояние до чашки петли, мм;
F — фактический зазор, мм.

Расчет расстояния до центра отверстия под площадку (Х) и наложения (S)

Высота
установочной
площадки H, мм
Расстояние до чашки D, мм
3.0 4.0 5.0
4.5 45 45 45 X
6.4 7.1 7,8 S

Минимальная фуга в зависимости от толщины фасада

Толщина
двери T,
мм
Расстояние D от края двери до чашки, мм
4
5
6 7 8
16
0.5
0.5
0.5 0.5 0.5
17 0.7 0.7 0.7 0.7 0.6
18 0.9 0.8 0.9 0.9 0.8
19 1.2 1.1 1.1 1.1 1.0
20 1.4 1.4 1.4 1.3 1.3
21 1.7 1.7 1.6 1.6 1.5
22 2.1 2.0 1.9 1.9 1.9
23 2.5 2.4 2.3 2.2 2.2
24 2.9 2.8 2.7 2.6 2.5
25 3.4 3.3 3.1 3.0 2.9
26 4.2 3.8 3.6 3.5 3.4


 — стандартные значения

для двери и боковины толщиной 16 мм.

Присадка под чашку петли

Присадка под чашку петли Slide-on, Ferrari
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Техническая информация о петлях
68,3 КБ PDF Скачать
Техническая информация о петлях Slide-on, Ferrari
1,2 МБ PDF Скачать
