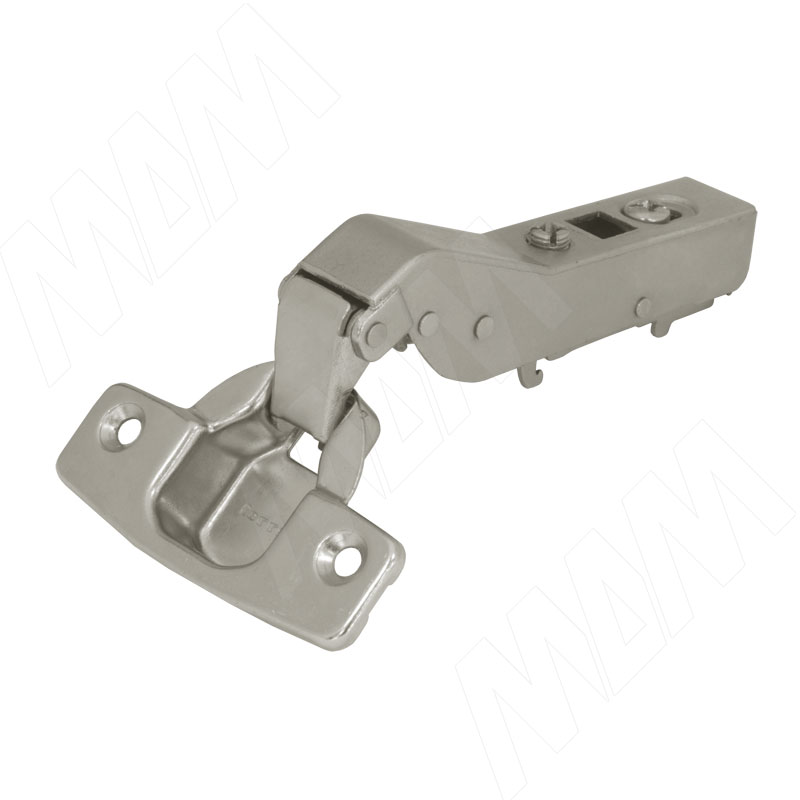

Петля Harmony со встроенным доводчиком угловая (+30/95)

Артикул: E20086D

Поделиться
Характеристики
Вид товара
петли
Тип петли
четырехшарнирная
Тип закрывания
плавное закрывание
Материал фасада
дерево
Толщина фасада, мм
16-26
Наложение фасада
накладное
Тип монтажа
быстрый монтаж
Угол фасада в закрытом положении, градусов
+30
Угол фасада в открытом положении, градусов
95
Фрезеровка фасада
есть
Диаметр чашки, мм
35
Цвет товара
никель
Производитель
Италия
Единица измерения
шт
not available Товар снят с продажи!
Сообщить об ошибке

Описание

Применение: эти петли используются там, где надо создать угол установки, отличный от 90°, обычно это угловые (завершающие) элементы кухонного гарнитура.

Схема установки

Вкладная +30°(120)

Схема установки угловой (+30/95) петли со встроенным доводчиком, Ferrari

Расчет высоты площадки H

S D
3 4 5 6
H 0 39 38 37 36 X
3 4 5 6 S
2 39 38 37 36 X
1 2 3 4 S
4 39 38 37 36 X
−1 0 1 2 S
S — наложение;
H — высота установочной площадки;
L — минимальный зазор;
T — толщина двери;
B — толщина боковины;
D — расстояние до чашки петли;
F — фактический зазор;
X — расстояние до центра отверстий под площадку.

Выбор типа установочной площадки

Установочная
площадка
Высота
площадки, мм
Артикул
под саморез
H=2 E20B1410MG20
H=4 E20B1410MG40

Стандартная площадка: регулировка фасада по высоте ±2 мм
(за счет овальной формы отверстий).

Крепление чашки под саморез

Крепление чашки под саморез угловой петли со встроенным доводчиком, Ferrari, чертеж 1 Крепление чашки под саморез угловой петли со встроенным доводчиком, Ferrari, чертеж 2
