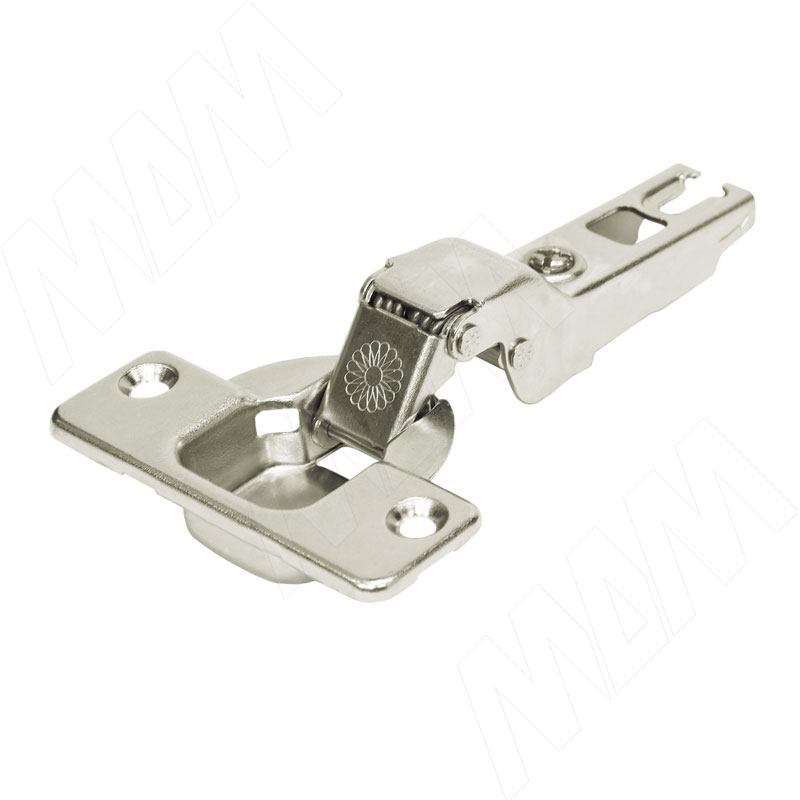

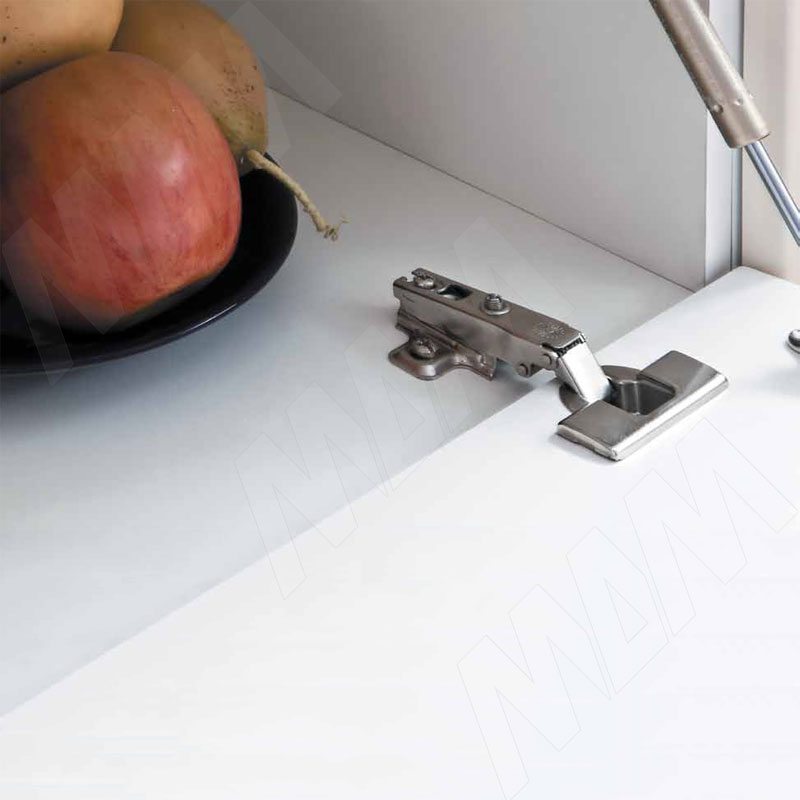

Петля Slide-on 95 стандартная (90/110) полунакладная, для амортизатора WAVE

Артикул: W95087B

Поделиться
Вид товара
петли
Тип петли
четырехшарнирная
Тип закрывания
без плавного закрывания
Система
SLIDE-ON
Материал фасада
дерево
Толщина фасада, мм
16-26
Наложение фасада
полунакладное
Тип монтажа
монтаж винтом
Угол фасада в закрытом положении, градусов
90
Угол фасада в открытом положении, градусов
110
Фрезеровка фасада
есть
Диаметр чашки, мм
35
Цвет товара
никель
Производитель
Италия
Единица измерения
шт
not available Товар снят с продажи!
Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл

Преимущества:

  • глубина чашки петли — 11,7 мм;
  • диаметр чашки — 35 мм;
  • открывание — 110°;
  • толщина двери (Т) — от 16 до 26 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с системой отталкивания K-PUSH TECH.
Можно использовать с амортизатором FLEXDAMP, врезным/накладным.

Выбор установочной площадки

Установочная
площадка
Высота
площадки H, мм
Артикул
под саморез
1.5 B1241MG15E2
6.0 B1241MG60E2

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

Декоративные накладки на петли

Внешний вид Артикул
СС911, CC90
CC92G-M
CB03/GN
Установочные размеры Установочные размеры для полунакладной (90/110) петли Slide-on 95, Ferrari

Расчет высоты площадки

S = B / 2 − L
H = 8 + D − S

S — наложение фасада на боковину, мм;
H — высота установочной площадки, мм;
L — минимальная фуга, мм;
T — толщина двери, мм;
B — толщина боковины, мм;
D — расстояние до чашки петли, мм;
F — фактический зазор, мм.

Минимальная фуга в зависимости от толщины фасада

Толщина
двери T,
мм
Расстояние D от края двери до чашки, мм
3
4
5 6
16
0.6
0.6
0.6 0.6
17 0.9 0.8 0.8 0.8
18 1.2 1.1 1.1 1.1
19 1.5 1.4 1.4 1.4
20 1.9 1.8 1.7 1.7
21 3.0 2.2 2.1 2.1
22 4.5 3.5 2.5 2.5
23 5.6 4.6 3.6 3.3
24 7.0 6.0 5.0 4.0


 — стандартные значения

для двери и боковины толщиной 16 мм.

Присадка под чашку петли

Присадка под чашку петли Slide-on, Ferrari
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Техническая информация о петлях
68,3 КБ PDF Скачать
Техническая информация о петлях Slide-on, Ferrari
1,2 МБ PDF Скачать
