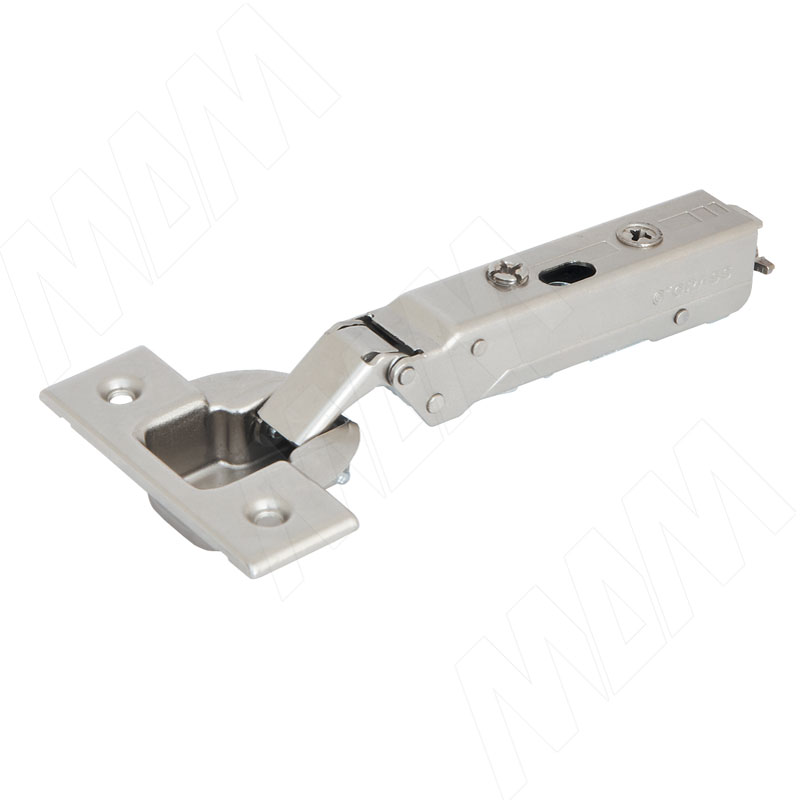

TIOMOS петля со встроенным амортизатором накладная стандартная (90/110)

Артикул: F028138338

Тип закрывания:
Материал фасада:
Угол фасада в открытом положении, градусов:
110
120
125
Ассортимент
петли
Тип петли
четырехшарнирная
Тип закрывания
плавное закрывание
Система
TIOMOS
Материал фасада
дерево
Толщина материала, мм
16-26
Тип монтажа
быстрый монтаж
Угол фасада в закрытом положении, градусов
90
Угол фасада в открытом положении, градусов
110
Фрезеровка фасада
есть
Диаметр чашки, мм
35
Цвет товара
никель
Производитель
Grass (Австрия)
Единица измерения
шт
Обязательные комплектующие
Цена для физических лиц
227.58 руб.
Узнать цену для юр. лиц  

Наличие:
ЕСТЬ
*Данные о наличии актуальны только для онлайн-заказов в Москве и Московской области.

Данный товар недоступен

для заказа
в вашем регионе
сообщить об ошибке
описание

Материал: металл

Преимущества:

  • угол открывания — 110°;
  • встроенный амортизатор в плечо петли;
  • регулировка усилия амортизатора;
  • трехмерная регулировка;
  • с комфортной регулировкой по глубине по принципу спирали.

Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать с площадками для изменения угла установки.
Можно использовать с ограничителем угла открывания.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
-2   F058139735
0 F058139721 F058139736
2
F058139722
F058139737
3 F058139723 F058139738
0 F058139746 F058139761
2
F058139747
F058139762
3 F058139748 F058139763
9   F058139881
0 F059139701
2
F059139702



 — рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо петли
по запросу F072135500
декоративная накладка
на чашку петли
  F072135503

Установочные размеры

Высота установочной площадки H = 2 мм

Расчет высоты установочной площадки

Наложение
двери,
мм
Расстояние до чашки D, мм
3 4
5
6 7
19.0         0
18.0       0
17.0     0   2
16.5
16.0   0   2 3
15.5
15.0
0
2
3
14.5
14.0   2 3
13.5
13.0 2 3
12.5
12.0 3
Высота ответной планки H, мм


 — рекомендуется для двери и боковины

толщиной 16 мм.

Определение минимального зазора и фуги

Для дверей толщиной от 24 мм рекомендуется произвести пробную навеску.

Минимальный зазор — это зазор, образующийся
между торцом корпуса и закрытой дверью,
позволяющий свободно открыть дверь.

Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4
5
6 7
24.0 1.0 1.0 1.0 1.2 2.1
22.0 1.0 1.0 1.0 1.0 1.5
21.0 1.0 1.0 1.0 1.0 1.2
20.0 1.0 1.0 1.0 1.0 1.0
19.0 1.0 1.0 1.0 1.0 1.0
18.0 1.0 1.0 1.0 1.0 1.0
17.0 1.0 1.0 1.0 1.0 1.0
16.0
1.0 1.0
1.0
1.0 1.0
Минимальный зазор, мм

Минимальная фуга рассчитана для дверей
с радиусной кромкой (R = 1 мм)
при заводской регулировке.

Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4
5
6 7
24.0 2.4 2.1 2.1 2.1 2.0
22.0 1.6 1.6 1.6 1.5 1.5
21.0 1.4 1.3 1.3 1.3 1.3
20.0 1.1 1.1 1.1 1.1 1.1
19.0 0.9 0.9 0.9 0.9 0.9
18.0 0.7 0.7 0.7 0.7 0.7
17.0 0.6 0.6 0.6 0.6 0.6
16.0
0.6 0.6
0.6
0.6 0.6
Минимальная фуга F, мм


 — рекомендуется для двери и боковины

толщиной 16 мм.

Присадка под чашку петли

Комплектующие, необходимые для установки:
