TIOMOS петля со встроенным амортизатором специальная (90/160) накладная

TIOMOS петля со встроенным амортизатором специальная (90/160) накладная

Артикул: F028138380

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

TIOMOS петля со встроенным амортизатором специальная (90/160) накладная F028138380

TIOMOS петля со встроенным амортизатором специальная (90/160) накладная F028138380, фото 1

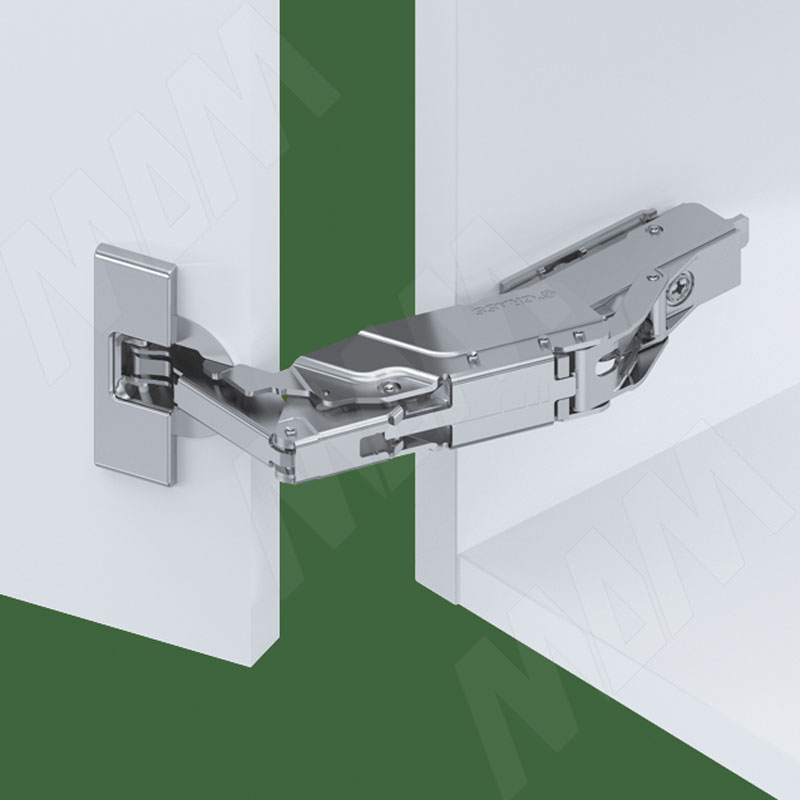

TIOMOS петля со встроенным амортизатором специальная (90/160) накладная фото товара 1 - F028138380

Изображение товара TIOMOS петля со встроенным амортизатором специальная (90/160) накладная ракурс 1 - F028138380

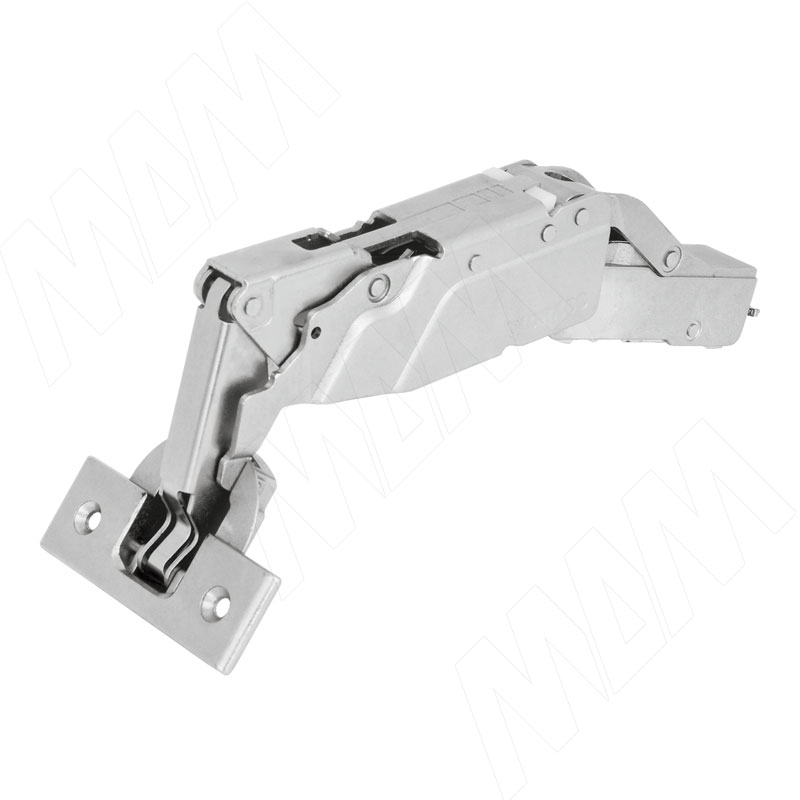

TIOMOS петля со встроенным амортизатором специальная (90/160) накладная фото товара 2 - F028138380

Изображение товара TIOMOS петля со встроенным амортизатором специальная (90/160) накладная ракурс 2 - F028138380

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

плавное закрывание

Система

TIOMOS

Материал фасада

дерево

Толщина фасада, мм

до 32

Наложение фасада

накладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

Grass (Австрия)

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Материал: металл

Преимущества:

угол открывания — 160°;
встроенный в плечо петли амортизатор;
регулировка усилия амортизатора;
трёхмерная регулировка фасада;
с комфортной регулировкой по глубине по принципу спирали;
фуги минимальных размеров;
петля с нулевым вхождением, т.е. потеря внутреннего пространства равняется нулю (уже при 90°), можно использовать в шкафах с внутренними выдвижными ящиками;
толщина двери — до 32 мм.

Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная площадка	Высота планки H, мм	Артикул
Установочная площадка	Высота планки H, мм	под саморез	с евровинтами
	-2		F058139735
	0	F058139721	F058139736
	2	F058139722	F058139737
	3	F058139723	F058139738
	0	F058139746	F058139761
	2	F058139747	F058139762
	3	F058139748	F058139763
	9		F058139881
	0	F059139701
	2	F059139702

— рекомендуется для двери и боковины

толщиной 16 мм.

Установочные размеры

Высота установочной площадки H = 2 мм

Расчет высоты установочной площадки

Наложение двери, мм	Расстояние до чашки D, мм
Наложение двери, мм	3	4	5	6	7	8	9	10
22.0								0
21.0							0
20.0						0		2
19.0					0		2	3
18.0				0		2	3
17.0			0		2	3
16.5
16.0		0		2	3
15.5
15.0	0		2	3
14.5
14.0		2	3
13.5
13.0	2	3
12.5
12.0	3

Высота установочной площадки H, мм

— рекомендуется для двери и боковины

толщиной 16 мм.

Определение минимального зазора и фуги

Минимальный зазор — это зазор, образующийся между торцом корпуса и
закрытой дверью, позволяющий свободно открыть дверь.

Толщина двери, мм	Расстояние до чашки D, мм
Толщина двери, мм	3	4	5	6	7	8	9	10
32.0	1.0	1.0
31.0	1.0	1.0	1.0
30.0	1.0	1.0	1.0
29.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
28.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
26.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
25.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
24.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
22.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
21.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
20.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
18.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
16.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0

Минимальный зазор, мм

Минимальная фуга рассчитана для дверей с радиусной кромкой (R = 1 мм)
при заводской регулировке.

Для дверей толщиной до 28 мм фуга равна 0.
Для дверей толщиной от 29 мм рекомендуется произвести пробную навеску.

Толщина двери, мм	Расстояние до чашки D, мм
Толщина двери, мм	3	4	5	6	7	8	9	10
32.0	0.2	0.2
31.0	0.2	0.2	0.2	0.2
30.0	0.2	0.2	0.2	0.2	0.2
29.0	0.2	0.2	0.2	0.2	0.2	0.2	0.2
28.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
26.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
25.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
24.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
22.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
21.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
20.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
18.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
16.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0

Минимальная фуга F, мм

— рекомендуется для двери и боковины

толщиной 16 мм.

Присадка под чашку петли

Присадка под чашку петли для петель TIOMOS от GRASS для толщины двери до 32 мм, чертёж 3
