TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная

TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная

Артикул: F028138155

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная F028138155

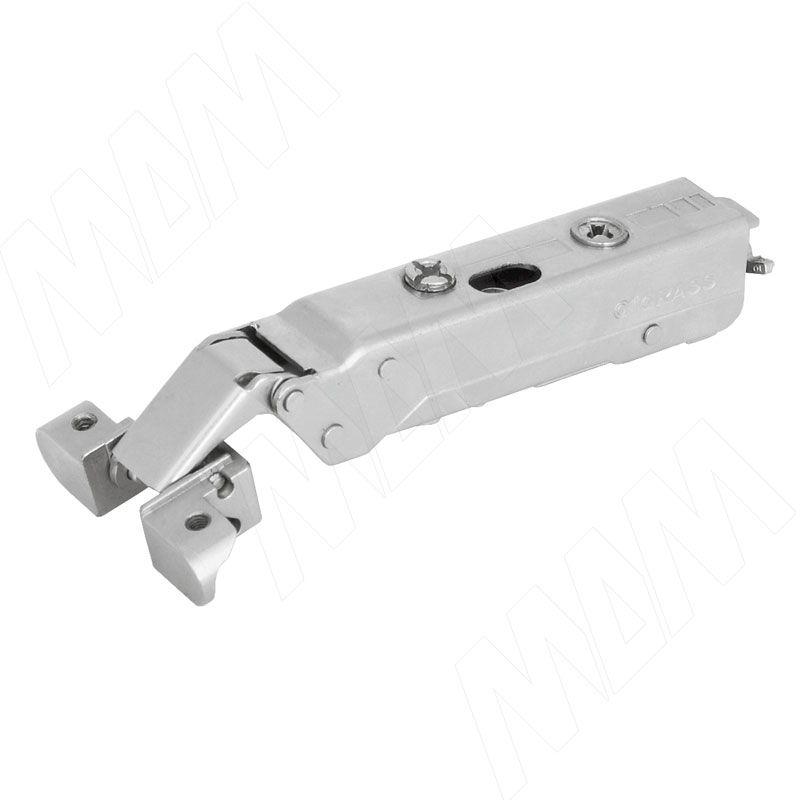

TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная F028138155, фото 1

TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная фото товара 1 - F028138155

Изображение товара TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная ракурс 1 - F028138155

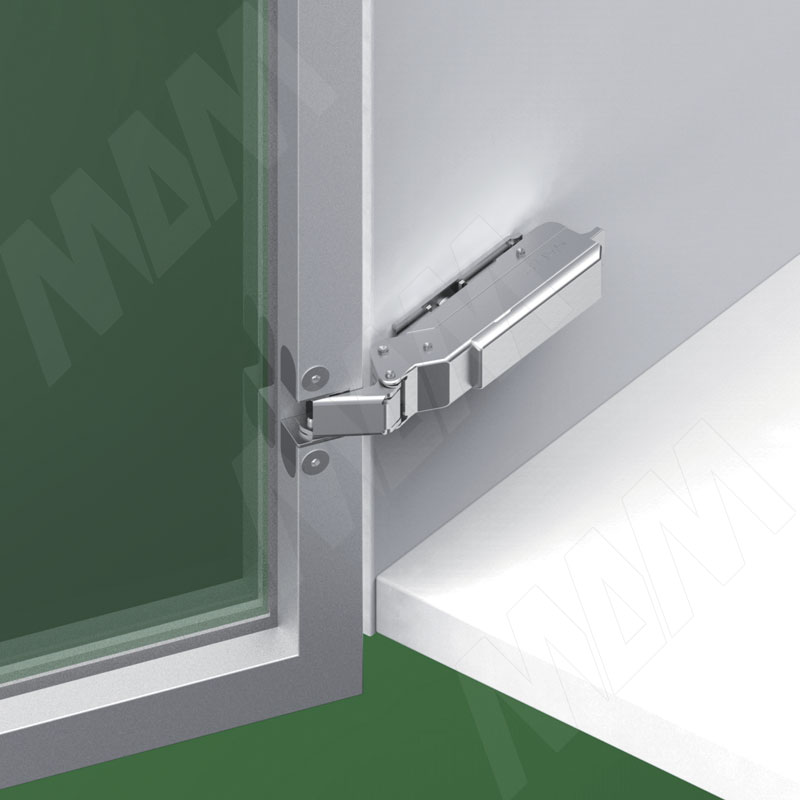

TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная фото товара 2 - F028138155

Изображение товара TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная ракурс 2 - F028138155

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

плавное закрывание

Система

TIOMOS

Материал фасада

узкий рамочный профиль

Наложение фасада

накладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

Фрезеровка фасада

есть

Цвет товара

никель

Производитель

Grass (Австрия)

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Материал: металл

Преимущества:

угол открывания — 110°;
встроенный в плечо петли амортизатор;
регулировка усилия амортизатора;
незаметные снаружи петли;
трехмерная регулировка фасада;
с комфортной регулировкой по глубине по принципу спирали.

Для крепления петли необходим винт, площадки — саморезы или евровинты.
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная площадка	Высота планки H, мм	Артикул
Установочная площадка	Высота планки H, мм	под саморез	с евровинтами
	-2		F058139735
	0	F058139721	F058139736
	2	F058139722	F058139737
	3	F058139723	F058139738
	0	F058139746	F058139761
	2	F058139747	F058139762
	3	F058139748	F058139763
	9		F058139881
	0	F059139701
	2	F059139702

— рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид	Наименование	Логотип/ маркировка	Артикул
	декоративная накладка на плечо петли	по запросу	F072135500

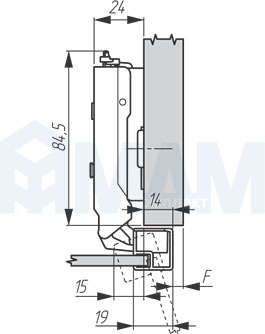

Установочные размеры

Высота установочной площадки H = 2 мм

Расчет высоты установочной площадки

Наложение двери, мм	Высота установочной площадки H, мм
16.0	0
14.0	2
13.0	3

Определение минимальной фуги

Толщина двери T, мм	Расстояние до чашки D, мм
Толщина двери T, мм	18	19	20	21	22
24.0	2.4	2.1	2.1	2.1	2.0
22.0	1.6	1.6	1.6	1.5	1.5
21.0	1.4	1.3	1.3	1.3	1.3
20.0	1.1	1.1	1.1	1.1	1.1
19.0	0.9	0.9	0.9	0.9	0.9
18.0	0.7	0.7	0.7	0.7	0.7
17.0	0.6	0.6	0.6	0.6	0.6
16.0	0.6	0.6	0.6	0.6	0.6

Минимальная фуга F, мм

Присадка к профилю

Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 1

Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 2

Крепежные винты в комплект не входят.

Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 3

Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 4

Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 5

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Сертификат качества LGA для петель TIOMOS

462,4 КБ PDF Скачать

Чертежи и схемы установки

Файлы для скачивания

Техническая информация о петлях TIOMOS, GRASS

437,2 КБ PDF Скачать
