TIOMOS петля со встроенным амортизатором под фальш панель (180/110) прямая

Артикул: F028138354

Поделиться
Вид товара
петли
Тип петли
четырехшарнирная
Тип закрывания
плавное закрывание
Система
TIOMOS
Материал фасада
дерево
Толщина фасада, мм
16-24
Наложение фасада
вкладное
Тип монтажа
быстрый монтаж
Угол фасада в закрытом положении, градусов
180 (для фальш панелей)
Угол фасада в открытом положении, градусов
110
Фрезеровка фасада
есть
Диаметр чашки, мм
35
Цвет товара
никель
Производитель
Единица измерения
шт
not available Товар снят с продажи!
Сообщить об ошибке

Описание

Материал: металл

Преимущества:

  • петля для конструкций с фальшпанелями;
  • угол открыванияс — 110°;
  • встроенный в плечо петли амортизатор;
  • регулировка усилия амортизатора;
  • трехмерная регулировка фасада;
  • с комфортной регулировкой по глубине по принципу спирали.

Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
-2   F058139735
0 F058139721 F058139736
2 F058139722 F058139737
3
F058139723
F058139738
0 F058139746 F058139761
2 F058139747 F058139762
3
F058139748
F058139763
9   F058139881
0 F059139701
2 F059139702


 — рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо петли
по запросу F072135500
декоративная накладка
на чашку петли
  F072135503

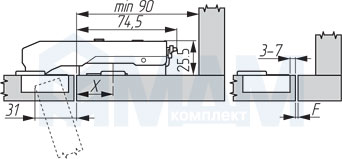

Установочные размеры

Установочные размеры для прямой (180/100) вкладной петли TIOMOS, GRASS для фальшпанели

Высота установочной площадки H=3 мм
(при одинаковой толщине фальшпанели и фасада).

Крестовые установочные площадки

Расстояние X для крестовых установочных площадок
Расстояние
X, мм
Расстояние до чашки D, мм
4 5 6 7
28 1 0
27 2 1 0
26 3 2 1 0
Фуга F, мм

Линейные установочные площадки

Расстояние X для линейных установочных площадок
Расстояние
X, мм
Расстояние до чашки D, мм
4 5 6 7
11 1 0
10 2 1 0
9 3 2 1 0
Фуга F, мм

Определение минимальной фуги

Минимальная фуга рассчитана для дверей с радиусной кромкой (R = 1 мм) при заводской регулировке.

Чтобы выровнять в одну плоскость поверхности двери и фальшпанели, используйте стандартную ответную планку высотой 3 мм.

Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4 5 6 7
24 2.4 2.1 2.1 2.1 2.0
22 1.6 1.6 1.6 1.5 1.5
21 1.4 1.3 1.3 1.3 1.3
20 1.1 1.1 1.1 1.1 1.1
19 0.9 0.9 0.9 0.9 0.9
18 0.7 0.7 0.7 0.7 0.7
17 0.6 0.6 0.6 0.6 0.6
16 0.6 0.6 0.6 0.6 0.6
Минимальная фуга F, мм

Присадка под чашку петли

Присадка под чашку для петель TIOMOS от GRASS, чертёж 1Присадка под чашку для петель TIOMOS от GRASS, чертёж 2Присадка под чашку для петель TIOMOS от GRASS, чертёж 3
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Сертификат качества LGA для петель TIOMOS
462,4 КБ PDF Скачать

Чертежи и схемы установки

Файлы для скачивания

Техническая информация о петлях TIOMOS, GRASS
437,2 КБ PDF Скачать
