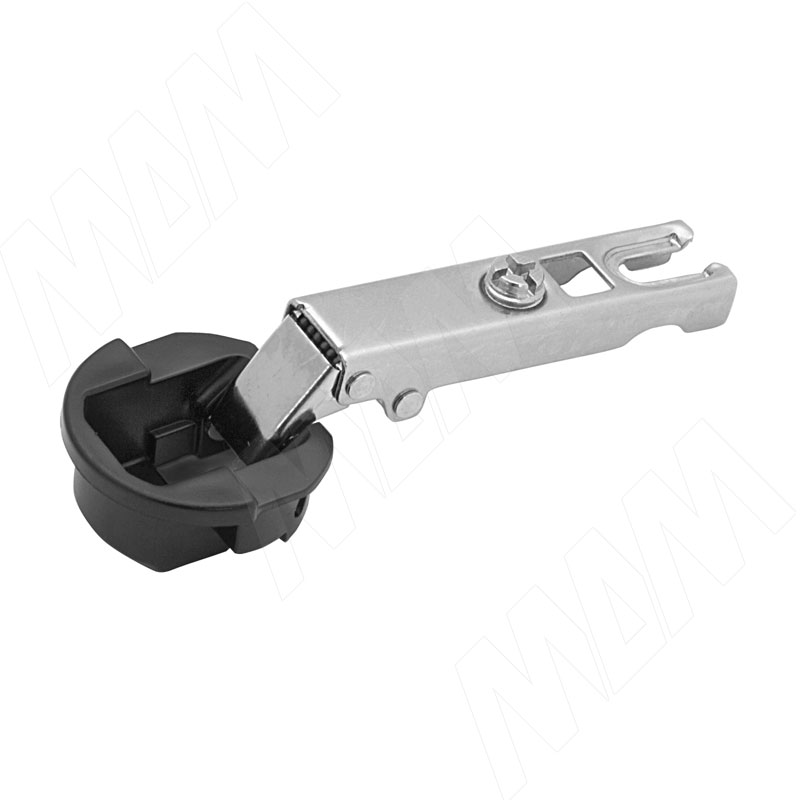

Mini QS петля для стекла накладная (90/105) стандартная

Артикул: 51QS5123 00

Поделиться
Характеристики
Вид товара
петли
Тип петли
четырехшарнирная
Тип закрывания
без плавного закрывания
Система
MINI
Материал фасада
стекло
Толщина фасада, мм
4-5
Наложение фасада
накладное
Тип монтажа
монтаж винтом
Угол фасада в закрытом положении, градусов
90
Угол фасада в открытом положении, градусов
105
Фрезеровка фасада
есть
Диаметр чашки, мм
26
Цвет товара
хром, хром матовый
Производитель
FGV (Италия)
Единица измерения
шт
not available Товар снят с продажи!
Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл, пластик

Преимущества:

  • диаметр чашки — 26 мм;
  • открывание — 105°;
  • расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
  • толщина стекла (Т) — от 4 до 5 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с амортизатором FLEXDAMP, врезным/накладным.

Выбор установочной площадки

Установочная
площадка
Высота
площадки H, мм
Артикул
с евровинтами под саморез
2
 520316M502C
 520301M5021

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.



 — рекомендуемые установочные площадки

для боковины толщиной 16 мм.

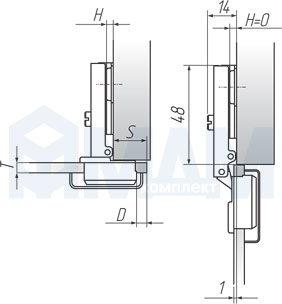

Установочные размеры

Установочные размеры для накладной (90/105) петли MINI QS, FGV для стеклянных фасадов

S — наложение фасада на боковину, мм;
H — высота установочной площадки, мм;
T — толщина двери, мм;
D — расстояние до чашки петли, мм.

Расчет высоты установочной площадки

Наложение
двери S, мм
Расстояние до чашки D, мм
3 4 5 6
19       0
18     0
17   0   2
16 0   2
15   2   4
14
 2
  4
13   4   6
12 4   6
11   6
10 6
Высота установочной площадки H, мм


 — рекомендуемые установочные площадки

для боковины толщиной 16 мм.

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
