Slide-on петля специальная (270) карусельная

Артикул: 51MS83M5 35

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

Описание

Slide-on петля специальная (270) карусельная 51MS83M5 35

Slide-on петля специальная (270) карусельная 51MS83M5 35, фото 1

Slide-on петля специальная (270) карусельная фото товара 1 - 51MS83M5 35

Изображение товара Slide-on петля специальная (270) карусельная ракурс 1 - 51MS83M5 35

Slide-on петля специальная (270) карусельная фото товара 2 - 51MS83M5 35

Изображение товара Slide-on петля специальная (270) карусельная ракурс 2 - 51MS83M5 35

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

без плавного закрывания

Система

SLIDE-ON

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

накладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

FGV (Италия)

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл

Преимущества:

глубина чашки петли — 11,5 мм;
диаметр чашки — 35 мм;
открывание 110° — при (D) max 4 мм и (Т) max 18 мм;
расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
толщина двери (Т) — от 16 до 26 мм.

Используется в паре со специальными петлями SLIDE-ON (90°/175°), HARMONY (90°/165°) или TIOMOS (90°/160°).
Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	с евровинтами	под саморез
	0	52C216M500C
	2	520216M502C	520201M5021
	4	520216M504C	520201M5041

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуется для боковины толщиной 16 мм

и двери толщиной до 25 мм.

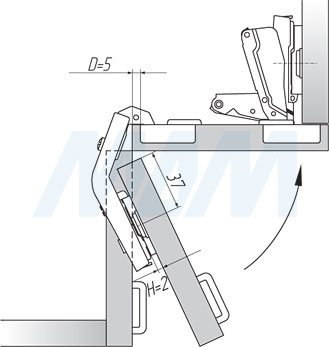

Установочные размеры

Кинематика движения при использовании
вместе со специальной петлей

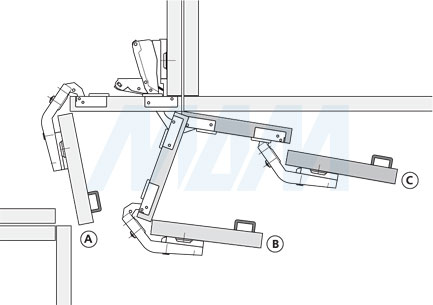

Кинематика движения при использовании угловой (270) петли SLIDE-ON для карусельной двери (FGV) вместе со специальной петлей SLIDE-ON (90/175), HARMONY (90/165) или TIOMOS, GRASS (90/160)

А, В, С — этапы открывания фасада

Присадка под чашку петли
