Slide-on петля специальная (90/175) накладная

Артикул: 51MW15S5 00

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

Описание

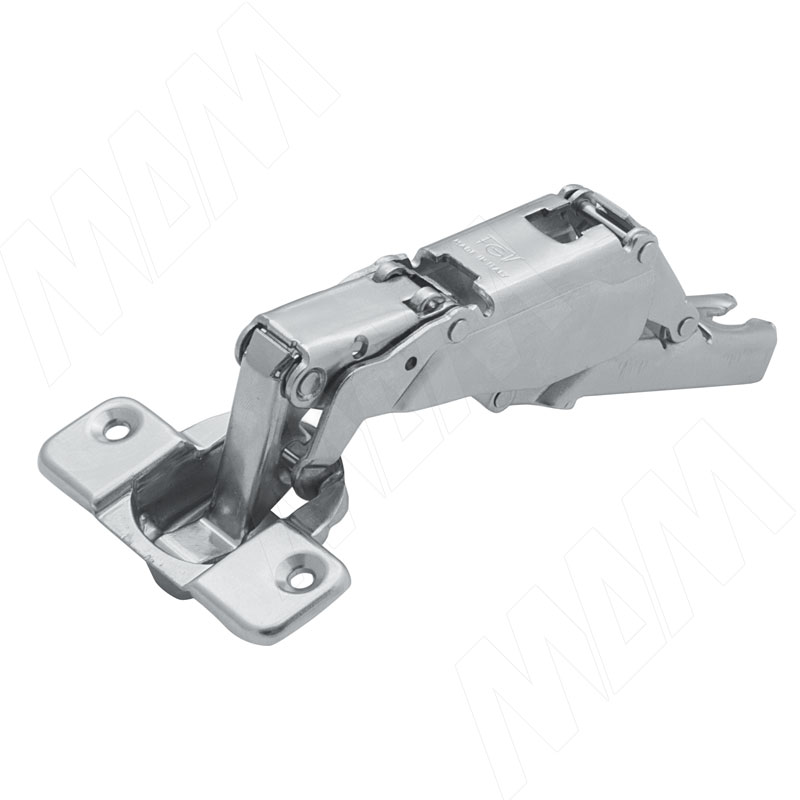

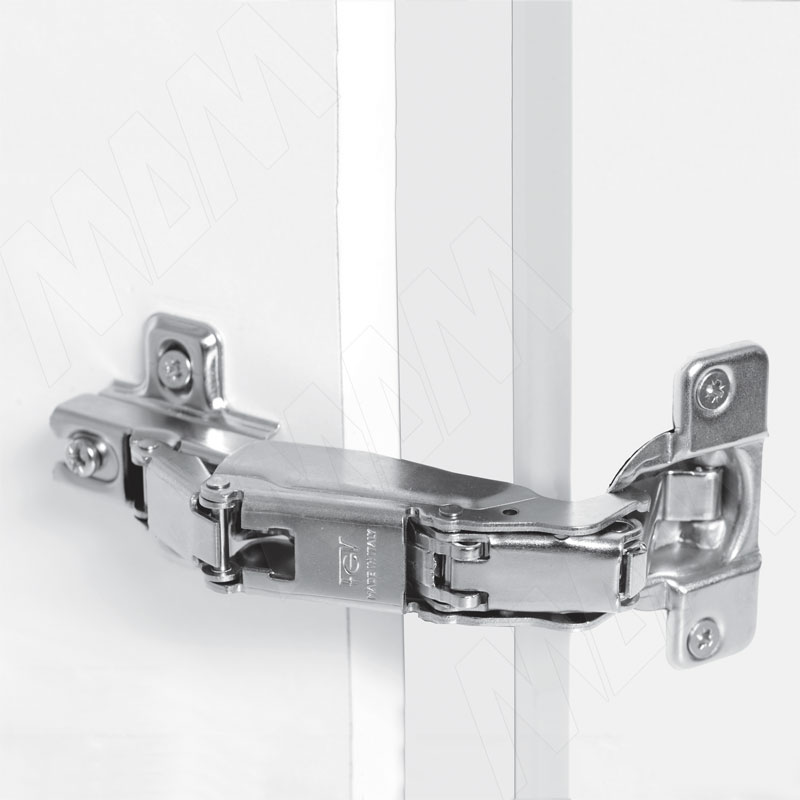

Slide-on петля специальная (90/175) накладная 51MW15S5 00

Slide-on петля специальная (90/175) накладная 51MW15S5 00, фото 1

Slide-on петля специальная (90/175) накладная фото товара 1 - 51MW15S5 00

Изображение товара Slide-on петля специальная (90/175) накладная ракурс 1 - 51MW15S5 00

Slide-on петля специальная (90/175) накладная фото товара 2 - 51MW15S5 00

Изображение товара Slide-on петля специальная (90/175) накладная ракурс 2 - 51MW15S5 00

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

без плавного закрывания

Система

SLIDE-ON

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

накладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

FGV (Италия)

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл

Преимущества:

глубина чашки петли — 11,3 мм;
диаметр чашки — 35 мм;
открывание — 175°;
расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
толщина двери (Т) — от 16 до 26 мм.

Для угловых шкафов необходимо использовать с карусельной петлей.
Для крепежа используются саморезы ∅4×16.
Можно использовать с системой отталкивания K-PUSH TECH.
Можно использовать с амортизатором.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	с евровинтами	под саморез
	0	52C216M500C
	2	520216M502C	520201M5021
	4	520216M504C	520201M5041

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуются для боковины толщиной 16 мм

и двери толщиной до 25 мм.

Нулевое вхождение позволяет применять петлю
в колоннах с выдвижными ящиками.

Использование петли с нулевым вхождением (90/165) HARMONY, PULSE для колонны с выдвижными ящиками

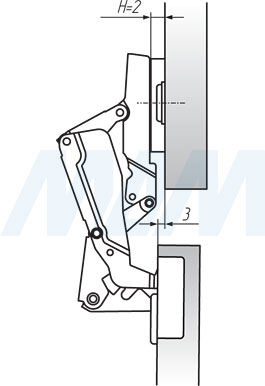

Установочные размеры

Расчет высоты площадки

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
19			0		2
18		0		2
17	0		2		4
16		2		4
15	2		4		6
14		4		6
13	4		6
12		6
11	6

Высота установочной площадки H, мм

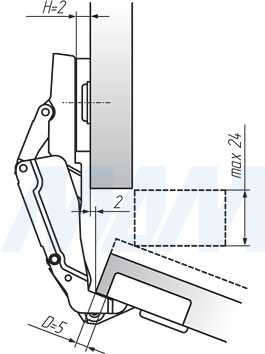

Установочные размеры

Расчет высоты площадки

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
11			0		2
10		0		2
9	0		2		4
8		2		4
7	2		4		6
6		4		6
5	4		6
4		4
3	6

Высота установочной площадки H, мм

Минимальная фуга в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния А (фуги), чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками (R=1 мм) при заводской регулировке.
Для дверей толщиной от 24 мм рекомендуется произвести пробную установку.

Толщина фасада T, мм	Расстояние D от края двери до чашки, мм
Толщина фасада T, мм	3	4	5	6	7
26	13.55	12.55	11.55	10.55	9.50
25	8.10	7.25	6.25	5.25	4.25
24	6.80	5.85	4.90	3.90	3.15
23	0.55	3.50	3.55	3.00	2.20
22	0.20	0.30	0.30	0.40	1.20
21	0.00	0.05	0.05	0.05	0.05
20	0.00	0.00	0.00	0.00	0.00
19	0.00	0.00	0.00	0.00	0.00
18	0.00	0.00	0.00	0.00	0.00
17	0.00	0.00	0.00	0.00	0.00
16	0.00	0.00	0.00	0.00	0.00

Присадка под чашку петли
