Петля Slide-on стандартная (90/110) без пружины, вкладная

Петля Slide-on стандартная (90/110) без пружины, вкладная

Артикул: 51MS0505 15

Ссылка на товар

Печатать

Оставить отзыв

Характеристики

Описание

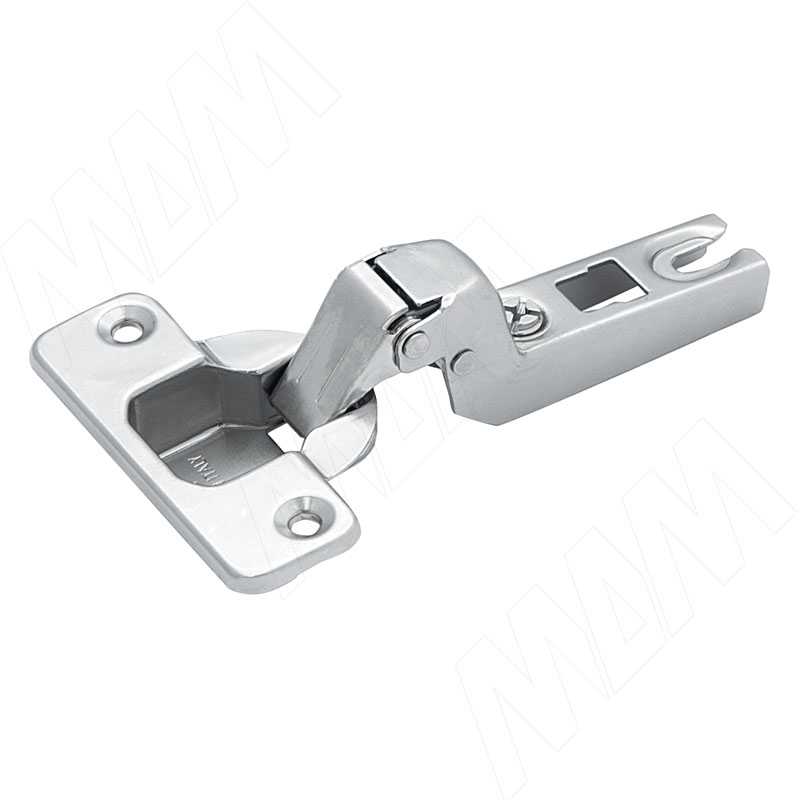

Петля Slide-on стандартная (90/110) без пружины, вкладная 51MS0505 15

Петля Slide-on стандартная (90/110) без пружины, вкладная 51MS0505 15, фото 1

Петля Slide-on стандартная (90/110) без пружины, вкладная фото товара 1 - 51MS0505 15

Изображение товара Петля Slide-on стандартная (90/110) без пружины, вкладная ракурс 1 - 51MS0505 15

Петля Slide-on стандартная (90/110) без пружины, вкладная фото товара 2 - 51MS0505 15

Изображение товара Петля Slide-on стандартная (90/110) без пружины, вкладная ракурс 2 - 51MS0505 15

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

открывание от нажатия - без пружины

Система

SLIDE-ON

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

вкладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

FGV (Италия)

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Тип петли: без пружины
Материал: металл

Преимущества:

глубина чашки петли — 11,3 мм;
диаметр чашки — 35 мм;
открывание — 110° при (D) max 4 мм и (Т) max 18 мм;
расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
толщина двери (Т) — от 16 до 26 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с площадками для изменения угла установки.
Можно использовать с системой отталкивания K-PUSH TECH.
Можно использовать с амортизатором.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	с евровинтами	под саморез
	0	52C216M500C
	2	520216M502C	520201M5021
	4	520216M504C	520201M5041

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуется для боковины толщиной 16 мм

и двери толщиной до 25 мм.

Декоративные накладки на петли

Внешний вид	Артикул
	510YFGV5 00
	510Y0005 0N
	510C0005 00

Установочные размеры

Присадка под чашку петли

Расчет высоты площадки

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
0	2		4		6
1		4		6
2	4		6
3		6
4	6

Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Минимальная фуга в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния А (фуги), чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками (R=1 мм) при заводской регулировке.
Для дверей толщиной от 24 мм рекомендуется произвести пробную установку.

Толщина фасада T, мм	Расстояние D от края двери до чашки, мм
Толщина фасада T, мм	3	4	5	6	7
26	6.50	6.00	5.55	5.20	4.80
25	6.70	5.75	4.75	4.40	4.10
24	4.70	4.35	4.00	3.70	3.45
23	3.90	3.60	3.30	3.05	2.85
22	3.10	2.85	2.65	2.50	2.35
21	2.40	2.25	2.10	2.00	1.90
20	1.80	1.75	1.65	1.60	1.55
19	1.45	1.40	1.35	1,25	1.20
18	1.10	1.05	1.00	0.95	0.85
17	0.75	0.70	0.70	0.70	0.65
16	0.55	0.55	0.55	0.50	0.50
