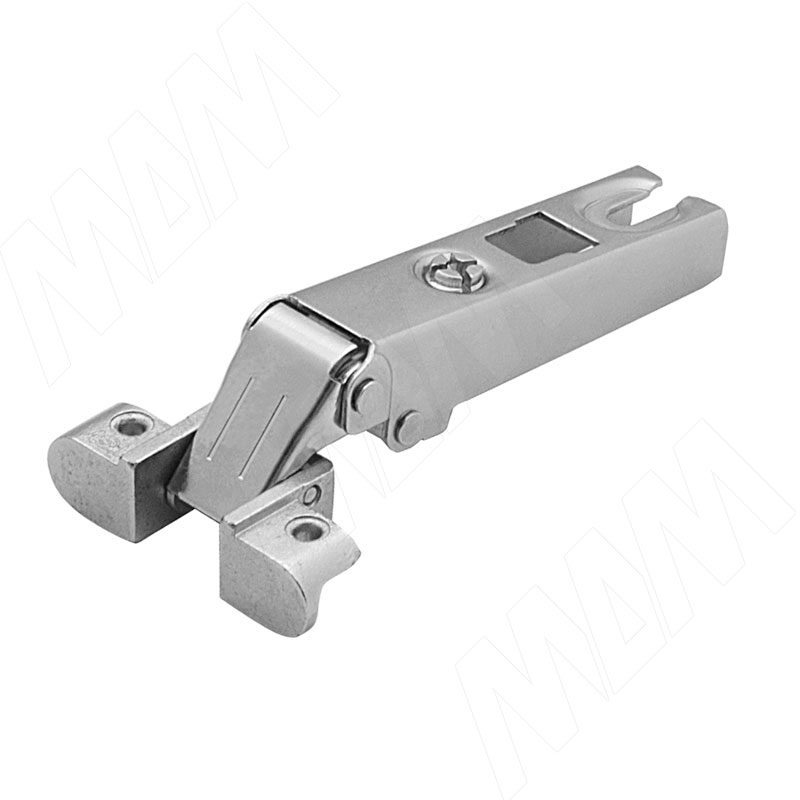

Slide-on петля стандартная (90/105) для ал. проф., накладная

Артикул: 51MS4105 00

Hit

Ассортимент

петли

Тип петли

четырехшарнирная

Тип закрывания

без плавного закрывания

Система

SLIDE-ON

Материал фасада

узкий рамочный профиль

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

105

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

FGV (Италия)

Единица измерения

шт

Обязательные комплектующие

Цена для физических лиц

63.44 руб.

Узнать цену для юр. лиц

от 3.50 руб. – Аналог дешевле

Купить

Наличие:

ЕСТЬ

*Данные о наличии актуальны только для онлайн-заказов в Москве и Московской области.

Данный товар недоступен

для заказа
в вашем регионе

сообщить об ошибке

распечатать

описание

Материал: металл

Характеристики:

глубина металлической чашки 9,9 мм;
сверление под чашку 28×7 мм;
угол открывания 105°;

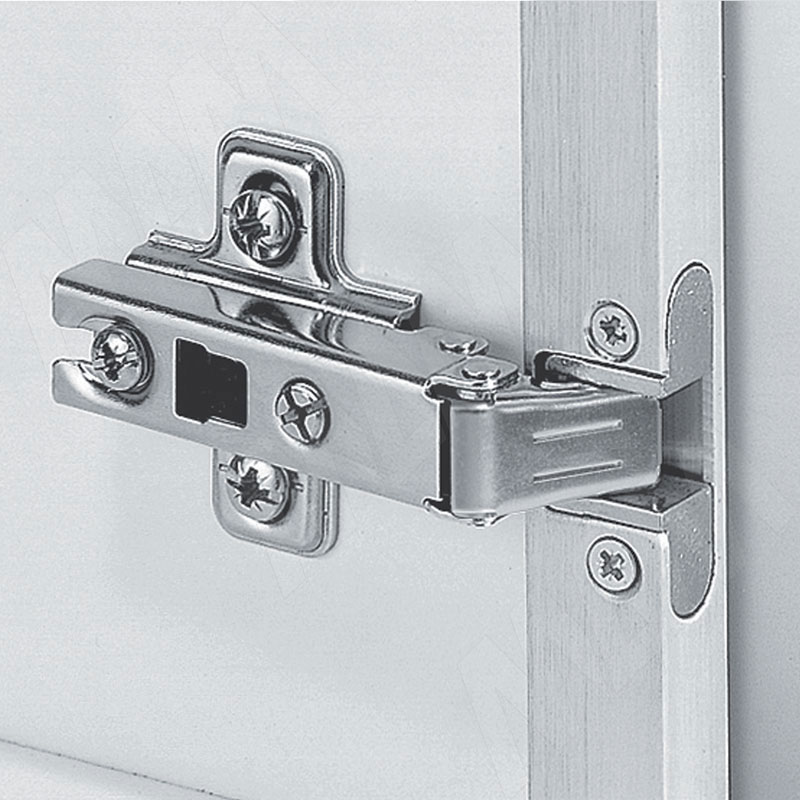

алюминиевая рамка 19-25 мм.

Угол открывания	Тип петли по наложению фасада		Тип петли	Артикул
	накладная		c пружиной	51MS4105 00

Для крепежа используются саморезы ∅4×16.
Возможно использование с площадками для изменения угла установки.
Возможно использование с системой отталкивания K-PUSH, K-PUSH TECH.
Возможно использование с амортизатором FLEXDAMP (врезной/накладной).

Выбор типа установочной площадки:

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	с евровинтами	под саморез
	0	52C216M500C
	2	520216M502C	520201M5021
	4	520216M504C	520201M5041

Стандартная площадка: регулировка фасада по высоте +/– 2 мм
(за счет овальной формы отверстий)

–

стандартные значения для профиля 20×20 мм

Декоративные накладки на петли:

Внешний вид	Артикул
	510YFGV5 00
	510Y0005 0N

Установочные размеры:

Расчет высоты установочной площадки:

Наложение двери S, мм
17	0
16
15	2
14
13	4
12
11	6

Высота установочной площадки H, мм

–

стандартные значения для профиля 20×20 мм

Схема сверления отверстий:

P_min = 19 мм;
P_max = 25 мм.

Присадка под чашку петли:

Комплектующие, необходимые для установки:
