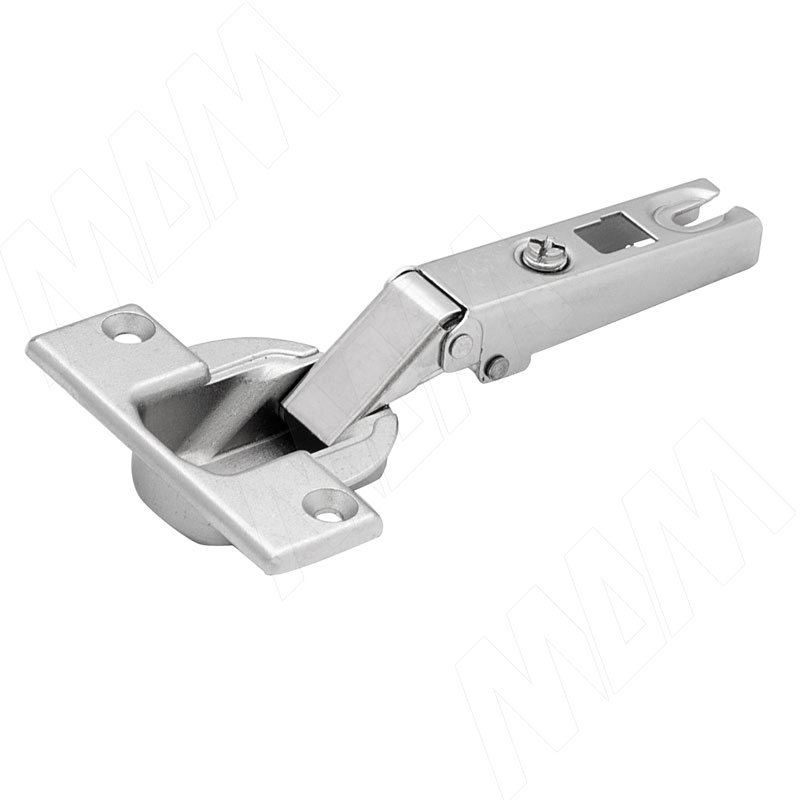

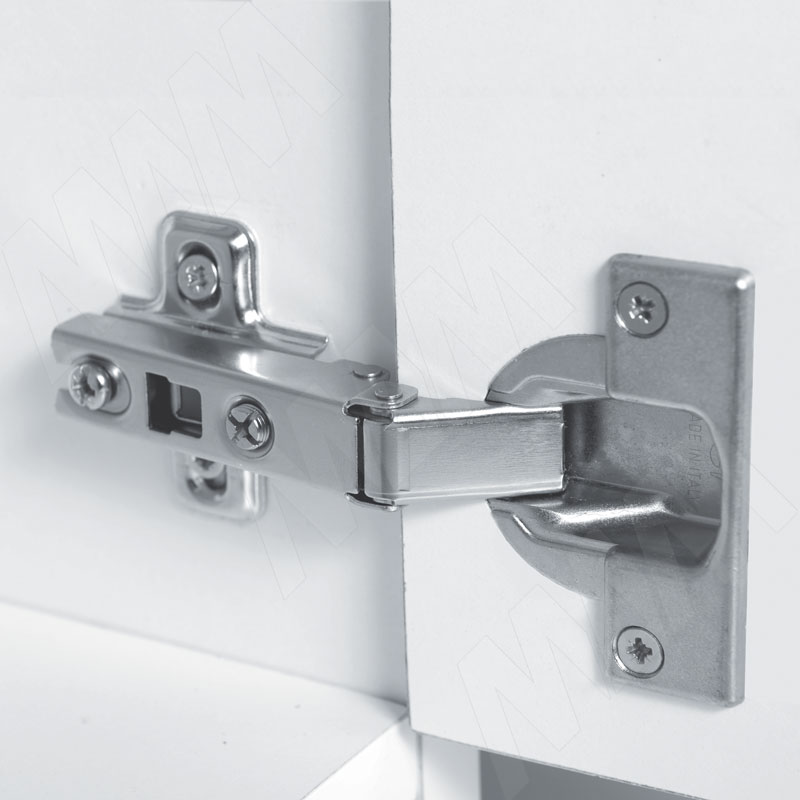

Петля для ДСП 16-40 Slide-on D40 (90/90) накладная

Артикул: 51MN4505 00

Поделиться
Характеристики
Вид товара
петли
Тип петли
четырехшарнирная
Тип закрывания
без плавного закрывания
Система
SLIDE-ON
Материал фасада
дерево
Толщина фасада, мм
более 26
Наложение фасада
накладное
Тип монтажа
монтаж винтом
Угол фасада в закрытом положении, градусов
90
Угол фасада в открытом положении, градусов
90
Фрезеровка фасада
есть
Диаметр чашки, мм
40
Цвет товара
никель
Производитель
FGV (Италия)
Единица измерения
шт
not available Товар снят с продажи!
Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл

Преимущества:

  • расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
  • толщина двери (Т) — от 16 до 40 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с площадками для изменения угла установки.
Можно использовать с системой отталкивания K-PUSH TECH.
Можно использовать с амортизатором.

Выбор установочной площадки

Установочная
площадка
Высота
площадки H,
мм
Артикул
с евровинтами под саморез
0 52C216M500C
2
520216M502C
520201M5021
4 520216M504C 520201M5041

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.



 — рекомендуется для боковины толщиной 16 мм

и двери толщиной до 25 мм.

Декоративные накладки на петли

Внешний вид Артикул
510YFGV5 00
510Y0005 0N
510C0005 00

Установочные размеры

Установочные размеры петли SLIDE-ON для деревянных фасадов толщины 16-40 мм (FGV), чертеж 1Установочные размеры петли SLIDE-ON для деревянных фасадов толщины 16-40 мм (FGV), чертеж 2

Расчет высоты площадки

Наложение
двери S, мм
Расстояние до чашки D, мм
4 5 6
7
8 9 10 11 12 13 14 15
32                   0   2
31                 0   2
30               0   2   4
29             0   2   4
28           0   2   4   6
27         0   2   4   6
26       0   2   4   6
25     0   2   4   6
24
  0
 2
  4   6
23 0   2   4   6
22   2   4   6
21 2   4   6
20   4   6
19 4   6
18   6
17 6
Высота установочной площадки H, мм


 — рекомендуется для боковины толщиной 16 мм

и двери толщиной до 25 мм.

Минимальная фуга в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния А (фуги), чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками (R=1 мм) при заводской регулировке.
Для дверей толщиной от 24 мм рекомендуется произвести пробную установку.

Толщина
фасада T,
мм
Расстояние D от края двери до чашки, мм
3 4 5 6
7
8 9 10 11 12 13 14 15
21 0.35 0.35 0.35 0.30 0.30 0.30 0.25 0.25 0.25 0.25 0.20 0.20 0.20
22 0.55 0.50 0.50 0.50 0.50 0.45 0.45 0.45 0.40 0.40 0.40 0.40 0.35
23 0.70 0.70 0.70 0.65 0.65 0.65 0.60 0.60 0.60 0.60 0.55 0.55 0.55
24 0.90 0.85 0.85 0.85 0.85 0.80 0.80 0.80 0.75 0.75 0.75 0.70 0.70
25
1.05 1.05 1.05 1.00
1.00
1.00 0.95 0.95 0.95 0.90 0.90 0.90 0.90
26 1.25 1.20 1.20 1.20 1.15 1.15 1.15 1.15 1.10 1.10 1.10 1.05 1.05
27 1.40 1.40 1.40 1.35 1.35 1.35 1.30 1.30 1.30 1.25 1.25 1.25 1.25
28 1.60 1.55 1.55 1.55 1.50 1.50 1.50 1.50 1.45 1.45 1.45 1.40 1.40
29 2.25 1.75 1.70 1.70 1.70 1.70 1.65 1.65 1.60 1.60 1.60 1.60 1.55
30 3.20 2.55 2.05 2.00 1.90 1.85 1.85 1.85 1.80 1.80 1.80 1.75 1.75
31 4.15 3.45 2.80 2.30 2.25 2.20 2.15 2.10 2.00 1.95 1.95 1.95 1.90
32 5.05 4.40 3.75 3.10 2.60 2.55 2.50 2.40 2.35 1.30 1.25 1.10 1.10
33 6.05 5.35 4.70 4.05 3.50 3.00 2.80 2.75 2.70 2.65 2.60 2.50 2.45
34 7.00 6.30 5.65 4.95 4.35 3.85 3.35 3.10 3.05 3.00 2.90 2.85 2.80
35 8.00 7.25 6.55 5.90 5.25 4.70 4.20 3.70 3.40 3.35 3.25 3.20 3.15
36 9.00 8.15 7.50 6.85 6.20 5.60 5.10 4.60 4.10 3.75 3.60 3.55 3.50
37 9.95 9.15 8.45 7.80 7.15 6.50 5.95 5.45 4.95 4.50 4.15 3.90 3.85
38 10.95 10.15 9.40 8.75 8.05 7.40 6.80 6.30 5.80 5.30 4.90 4.55 4.25
39 11.95 11.10 10.35 9.65 9.00 8.35 7.70 7.20 6.70 6.20 5.70 5.35 4.95
40 12.95 12.10 11.25 10.60 9.95 9.30 8.65 8.05 7.55 7.05 6.55 6.05 5.75


 — стандартные значения

для двери и боковины толщиной 25 мм.

Присадка под чашку петли

Присадка под чашку петли SLIDE-ON для деревянных фасадов толщины 16-40 мм (FGV)
