Петля Integra slowmotion со встроенным доводчиком стандартная (90/110) полунакладная

Петля Integra slowmotion со встроенным доводчиком стандартная (90/110) полунакладная

Артикул: 51ASH50508

Ссылка на товар

Cкачать в PDF Печатать

Оставить отзыв

Характеристики

Описание

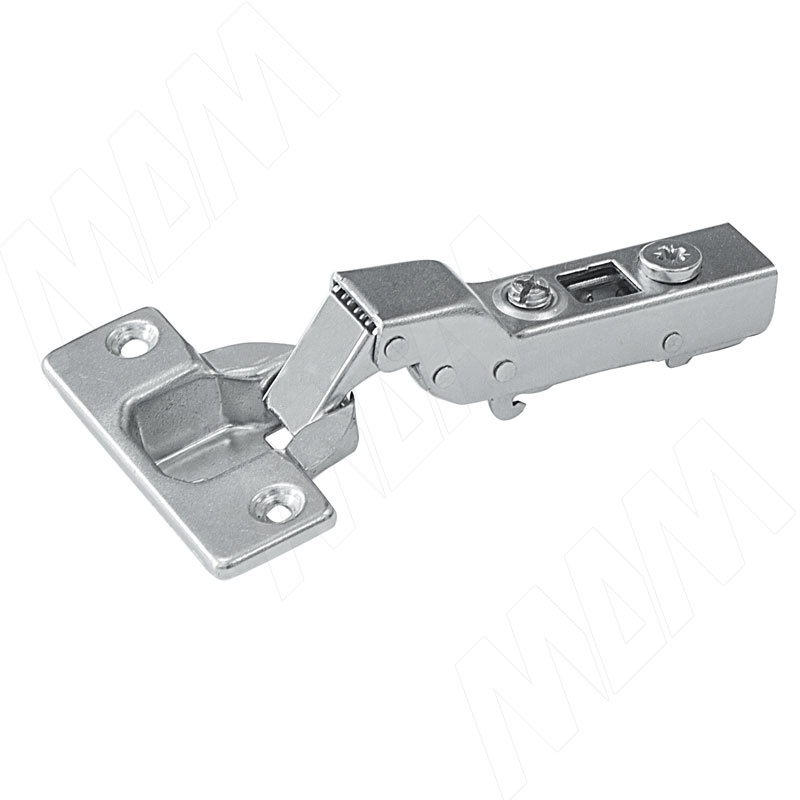

Петля Integra slowmotion со встроенным доводчиком стандартная (90/110) полунакладная фото товара 1 - 51ASH50508

Изображение товара Петля Integra slowmotion со встроенным доводчиком стандартная (90/110) полунакладная ракурс 1 - 51ASH50508

Вид товара

петли

Тип петли

четырехшарнирная

Тип закрывания

плавное закрывание

Система

INTEGRA SLOWMOTION

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

полунакладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

110

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

FGV (Китай)

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Материал: металл

Преимущества:

амортизатор расположен в плече петли и обеспечивает тихое, плавное и равномерное закрывание фасада;
регулировки: по высоты ±2 мм, по глубине 4 мм, по наложению −6/+2 мм;
диаметр чашки — 35 мм;
открывание — 110° при (D) max 4 мм и (Т) max 18 мм;
толщина двери (Т) — от 16 до 26 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с площадками для изменения угла установки.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
под саморез	2	525A01M502
под саморез	4	525A01M504
с евровинтами	2	525A16M502G
	4	525A16M504G
	6	525A16M506G

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид	Артикул
	510YFGV5 00
	510Y0005 0N

Установочные размеры

Расчет высоты площадки

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
11					2
10				2
9			2		4
8		2		4
7	2		4		6
6		4		6
5	4		6
4		6
3	6

Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Определение минимального зазора L

Толщина фасада T, мм	Расстояние D от края двери до чашки, мм
Толщина фасада T, мм	3	4	5	6	7
16	0.55	0.55	0.53	0.50	0.50
17	0.75	0.70	0.70	0.70	0.65
18	1.10	1.05	1.00	0.95	0.85
19	1.45	1.40	1.35	1.25	1.20
20	1.80	1.75	1.65	1.60	1.55
21	2.40	2.25	2.10	2.00	1.90
22	3.10	2.85	2.65	2.50	2.35
23	3.90	3.60	3.30	3.05	2.85
24	4.70	4.35	4.00	3.70	3.45
25	6.70	5.75	4.75	4.40	4.10
26	6.50	6.00	5.55	5.20	4.80

Присадка под чашку петли
