Slide-on петля накладная (90/110) стандартная

Артикул: 51MS1505 00A

Ссылка на товар

Сравнить

Cкачать в PDF Печатать

Оставить отзыв

Характеристики

Описание

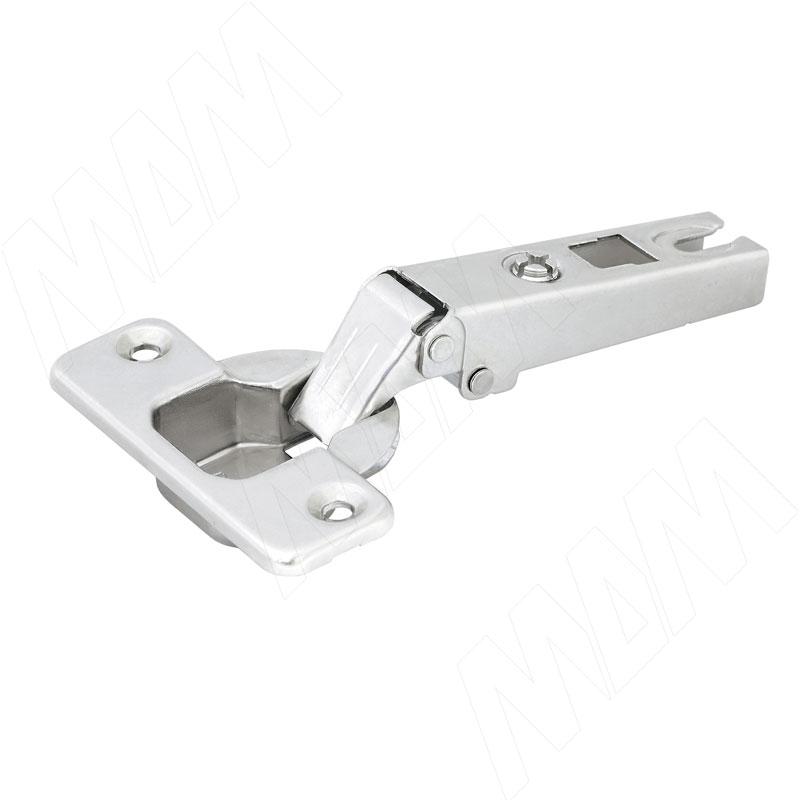

Slide-on петля накладная (90/110) стандартная фото товара 1 - 51MS1505 00A

Изображение товара Slide-on петля накладная (90/110) стандартная ракурс 1 - 51MS1505 00A

Slide-on петля накладная (90/110) стандартная фото товара 2 - 51MS1505 00A

Изображение товара Slide-on петля накладная (90/110) стандартная ракурс 2 - 51MS1505 00A

Вид товара

петли

Тип петли

четырехшарнирная

Тип закрывания

без плавного закрывания

Система

SLIDE-ON

Материал фасада

дерево

Толщина фасада, мм

16-26

Наложение фасада

накладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

110

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

FGV (Италия)

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Тип петли: с пружиной
Материал: металл

Преимущества:

глубина чашки петли — 11,3 мм;
диаметр чашки — 35 мм;
открывание — 110° при (D) max 4 мм и (Т) max 18 мм;
расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
толщина двери (Т) — от 16 до 26 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с площадками для изменения угла установки.
Можно использовать с амортизатором.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
Установочная площадка	Высота площадки H, мм	с евровинтами	под саморез
	0	52C216M500C
	2	520216M502C	520201M5021
	4	520216M504C	520201M5041

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуется для боковины толщиной 16 мм

и двери толщиной до 25 мм.

Декоративные накладки на петли

Внешний вид	Артикул
	510YFGV5 00
	510Y0005 0N
	510C0005 00

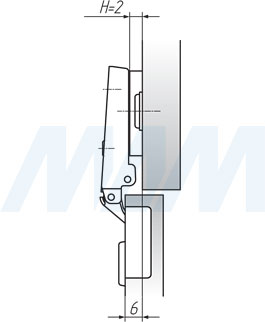

Установочные размеры

Присадка под чашку петли

Расчет высоты площадки

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
19			0		2
18		0		2
17	0		2		4
16		2		4
15	2		4		6
14		4		6
13	4		6
12		6
11	6

Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Минимальная фуга в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния А (фуги), чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками (R=1 мм) при заводской регулировке.
Для дверей толщиной от 24 мм рекомендуется произвести пробную установку.

Толщина фасада T, мм	Расстояние D от края двери до чашки, мм
Толщина фасада T, мм	3	4	5	6	7
26	6.50	6.00	5.55	5.20	4.80
25	6.70	5.75	4.75	4.40	4.10
24	4.70	4.35	4.00	3.70	3.45
23	3.90	3.60	3.30	3.05	2.85
22	3.10	2.85	2.65	2.50	2.35
21	2.40	2.25	2.10	2.00	1.90
20	1.80	1.75	1.65	1.60	1.55
19	1.45	1.40	1.35	1,25	1.20
18	1.10	1.05	1.00	0.95	0.85
17	0.75	0.70	0.70	0.70	0.65
16	0.55	0.55	0.55	0.50	0.50
