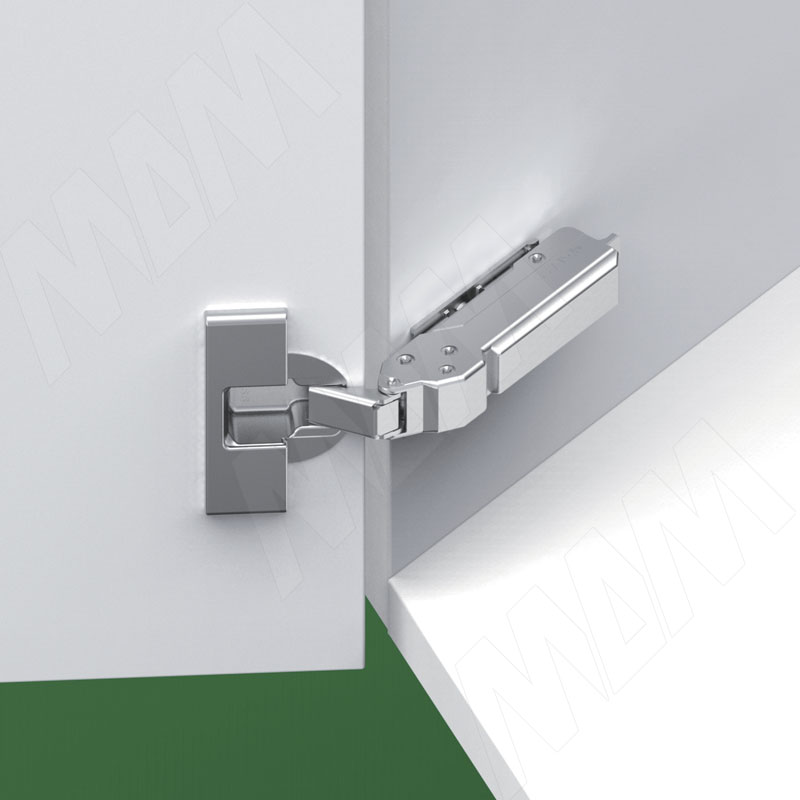

Петля TIOMOS без амортизатора угловая (+45/110A) накладная (боковина с фаской)

Артикул: F045138289

Sale
LGA - сертификат качества
Тип закрывания:
без плавного закрывания
Ассортимент
петли
Тип петли
четырехшарнирная
Тип закрывания
без плавного закрывания
Система
TIOMOS
Материал фасада
дерево
Толщина материала, мм
16-26
Тип монтажа
быстрый монтаж
Угол фасада в закрытом положении, градусов
+45
Угол фасада в открытом положении, градусов
110
Фрезеровка фасада
есть
Диаметр чашки, мм
35
Цвет товара
никель
Производитель
Grass (Австрия)
Единица измерения
шт
Обязательные комплектующие
Цена для физических лиц
100 руб.

Наличие:
ЕСТЬ
*Данные о наличии актуальны только для онлайн-заказов в Москве и Московской области.

Данный товар недоступен

для заказа
в вашем регионе
сообщить об ошибке
описание

Материал: металл

Преимущества:

  • для угловых шкафов с установочным углом +45°;
  • внешний вид и кинематика движения аналогичны петле со встроенным амортизатором;
  • угол открывания 110°;
  • трехмерная регулировка;
  • с комфортной регулировкой по глубине по принципу "спирали".

Угол
открывания
Наложение фасада Амортизатор Артикул
есть нет
накладная +45°
(боковина с фаской)
  F028138351
  F045138289

Крепеж: петли – саморезы с потайной головкой под крест; для площадок – саморезы или евровинты.
Возможно использование с системой отталкивания K-PUSH, K-PUSH TECH, с магнитом.
Возможно использование с площадками для изменения угла установки.
Возможно использование разметочного шаблона.

Выбор типа установочной площадки:

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
0 F058139746 F058139761
2 F058139747 F058139762
3 F058139748 F058139763
9

F058139881


 –  рекомендуется для дверей и боковины толщиной 16 мм.

Декоративные накладки на петли:

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо
петли
по запросу F072135500
декоративная накладка
на чашку
петли
  F072135503

Установочные размеры:


Высота ответной планки H=9 мм


Высота ответной планки H=0 мм

Высота ответной планки H=9 мм

Определение минимального зазора и фуги:
Для дверей толщиной от 24 мм рекомендуется произвести пробную навеску.

Минимальный зазор – это зазор, образующийся
между торцом корпуса и закрытой дверью,
позволяющий свободно открыть дверь.
Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4 5 6 7
24.0 1.0 1.0 1.0 1.2 2.1
22.0 1.0 1.0 1.0 1.0 1.5
21.0 1.0 1.0 1.0 1.0 1.2
20.0 1.0 1.0 1.0 1.0 1.0
19.0 1.0 1.0 1.0 1.0 1.0
18.0 1.0 1.0 1.0 1.0 1.0
17.0 1.0 1.0 1.0 1.0 1.0
16.0 1.0 1.0 1.0 1.0 1.0
Минимальный зазор, мм
Минимальная фуга рассчитана для дверей
с радиусной кромкой (R = 1 мм) при заводской
регулировке.
Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4 5 6 7
24.0 2.4 2.1 2.1 2.1 2.0
22.0 1.6 1.6 1.6 1.5 1.5
21.0 1.4 1.3 1.3 1.3 1.3
20.0 1.1 1.1 1.1 1.1 1.1
19.0 0.9 0.9 0.9 0.9 0.9
18.0 0.7 0.7 0.7 0.7 0.7
17.0 0.6 0.6 0.6 0.6 0.6
16.0 0.6 0.6 0.6 0.6 0.6
Минимальная фуга F, мм

Присадка под чашку петли:

Комплектующие, необходимые для установки:

Демпфер прозрачный
Цена для физических лиц
2.78 руб.
Демпфер
Цена для физических лиц
3.71 руб.
BI-MATERIALE Демпфер D5 мм
Цена для физических лиц
3.71 руб.
SOFT Демпфер D10 мм
Цена для физических лиц
5.91 руб.
