TIOMOS петля со встроенным амортизатором накладная (-45/120) угловая, (45/9,5)

TIOMOS петля со встроенным амортизатором накладная (-45/120) угловая, (45/9,5)

Артикул: F028138557

Ссылка на товар

Сравнить

Cкачать в PDF Печатать

Оставить отзыв

Характеристики

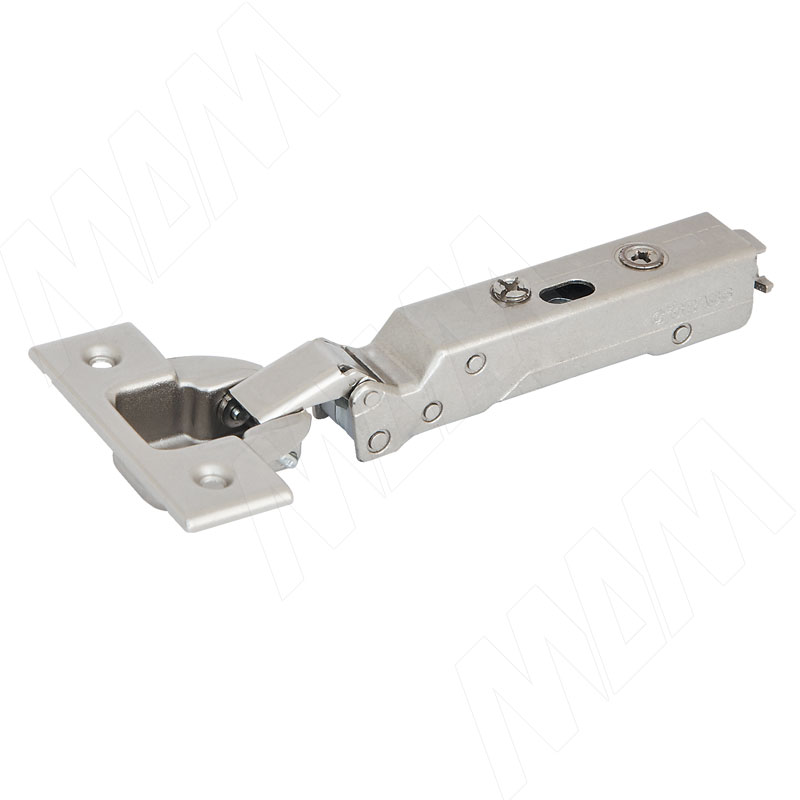

TIOMOS петля со встроенным амортизатором накладная (-45/120) угловая, (45/9,5) фото товара 1 - F028138557

Изображение товара TIOMOS петля со встроенным амортизатором накладная (-45/120) угловая, (45/9,5) ракурс 1 - F028138557

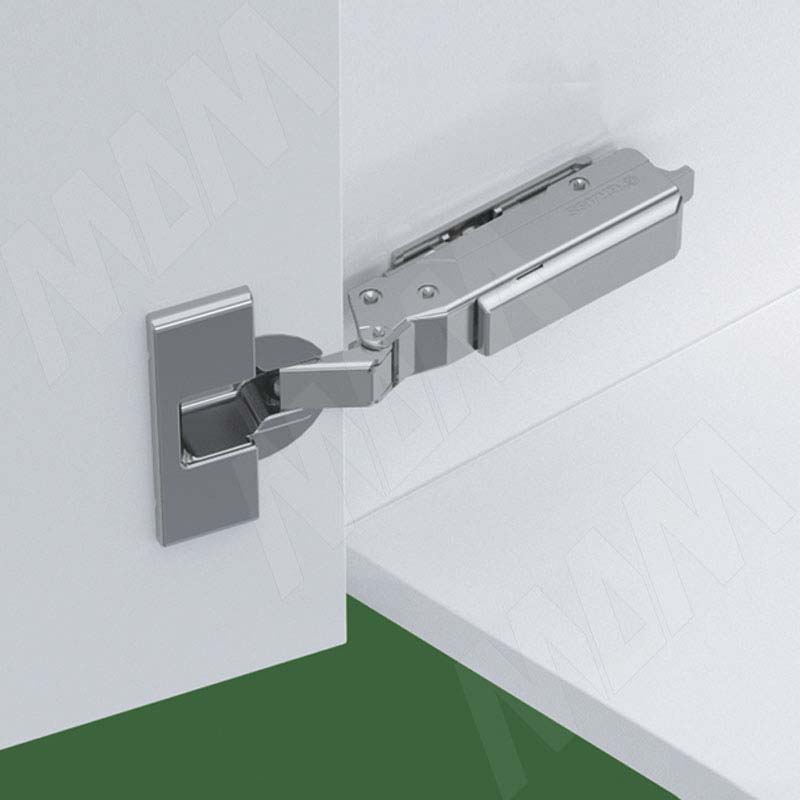

TIOMOS петля со встроенным амортизатором накладная (-45/120) угловая, (45/9,5) фото товара 2 - F028138557

Изображение товара TIOMOS петля со встроенным амортизатором накладная (-45/120) угловая, (45/9,5) ракурс 2 - F028138557

Вид товара

петли

Тип петли

четырехшарнирная

Тип закрывания

плавное закрывание

Система

TIOMOS

Материал фасада

дерево

Толщина фасада, мм

16-24

Наложение фасада

накладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

–45

Угол фасада в открытом положении, градусов

120

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

Grass (Австрия)

Единица измерения

шт

Товар снят с продажи!

Сообщить об ошибке

Описание

Материал: металл

Преимущества:

для угловых шкафов с установочными углами −45°;
угол открывания — 120°;
встроенный в плечо петли амортизатор;
регулировка усилия амортизатора;
трехмерная регулировка фасада;
с комфортной регулировкой по глубине по принципу спирали.

Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная площадка	Высота планки H, мм	Артикул
Установочная площадка	Высота планки H, мм	под саморез	с евровинтами
	-2		F058139735
	0	F058139721	F058139736
	2	F058139722	F058139737
	3	F058139723	F058139738
	0	F058139746	F058139761
	2	F058139747	F058139762
	3	F058139748	F058139763
	9		F058139881
	0	F059139701
	2	F059139702

— рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид	Наименование	Логотип/ маркировка	Артикул
	декоративная накладка на плечо петли	по запросу	F072135500
	декоративная накладка на чашку петли		F072135503

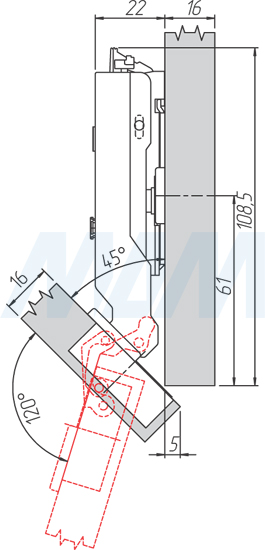

Установочные размеры

Высота установочной площадки H = 0 мм.

Определение минимальной фуги

Минимальная фуга рассчитана для дверей
с радиусной кромкой (R = 1 мм)
при заводской регулировке.

Толщина двери T, мм	Расстояние до чашки D, мм
Толщина двери T, мм	3	4	5	6	7
24.0	6.4	5.4	4.4	3.4	2.4
22.0	3.0	2.0	1.5	1.5	1.5
21.0	1.4	1.3	1.3	1.3	1.3
20.0	1.1	1.1	1.1	1.1	1.1
19.0	0.9	0.9	0.9	0.9	0.9
18.0	0.7	0.7	0.7	0.7	0.7
17.0	1.0	1.0	1.0	1.0	1.5
16.0	1.0	1.0	1.0	1.0	1.0

Минимальная фуга F, мм

Присадка под чашку петли

Присадка под чашку для петель TIOMOS от GRASS (45/9,5 мм)

Присадка под чашку для петель TIOMOS от GRASS, чертёж 2

Присадка под чашку для петель TIOMOS от GRASS, чертёж 3

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Сертификат качества LGA для петель TIOMOS

462,4 КБ PDF Скачать

Чертежи и схемы установки

Файлы для скачивания

Техническая информация о петлях TIOMOS, GRASS

437,2 КБ PDF Скачать
