HARMONY NERO петля с доводчиком (амортизатором) накладная (90/105), стандартная, черный никель

HARMONY NERO петля с доводчиком (амортизатором) накладная (90/105), стандартная, черный никель

Артикул: HN90FO-BL

Ссылка на товар

В избранное

Сравнить

Печатать

Отзывы (2)

Характеристики

Описание

HARMONY NERO петля с доводчиком (амортизатором) накладная (90/105), стандартная, черный никель HN90FO-BL

HARMONY NERO петля с доводчиком (амортизатором) накладная (90/105), стандартная, черный никель HN90FO-BL, фото 1

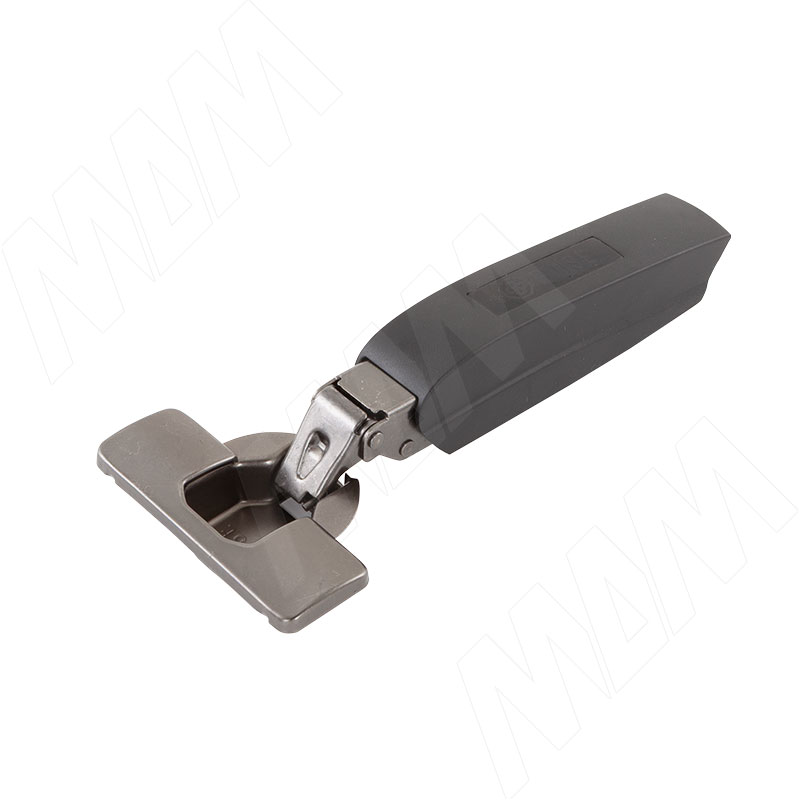

HARMONY NERO петля с доводчиком (амортизатором) накладная (90/105), стандартная, черный никель фото товара 1 - HN90FO-BL

Изображение товара HARMONY NERO петля с доводчиком (амортизатором) накладная (90/105), стандартная, черный никель ракурс 1 - HN90FO-BL

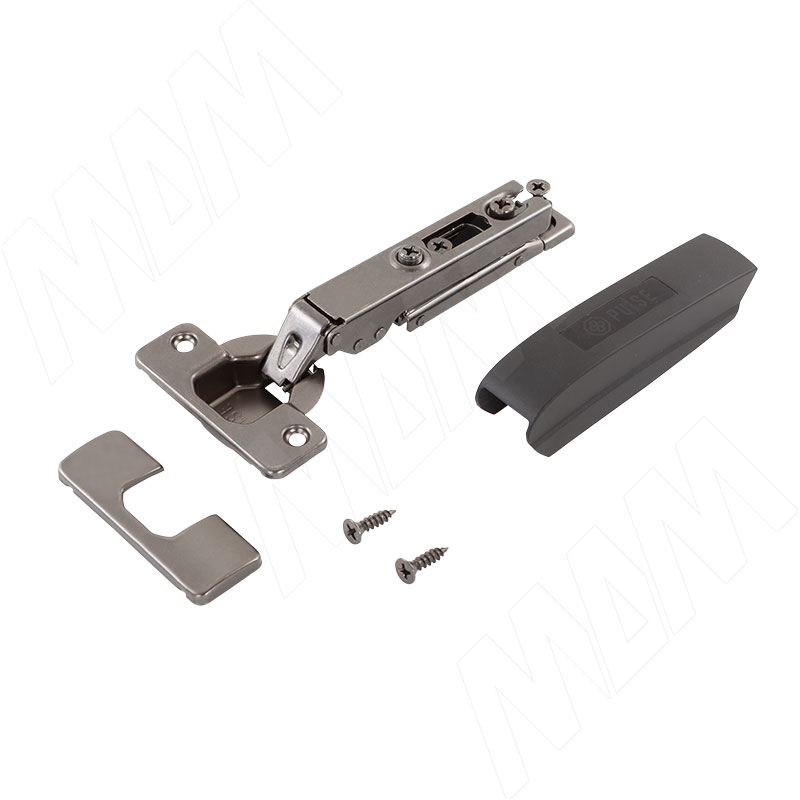

HARMONY NERO петля с доводчиком (амортизатором) накладная (90/105), стандартная, черный никель фото товара 2 - HN90FO-BL

Изображение товара HARMONY NERO петля с доводчиком (амортизатором) накладная (90/105), стандартная, черный никель ракурс 2 - HN90FO-BL

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

плавное закрывание

Тип хода

полутораходовая (1,5 way)

Система

HARMONY NERO

Материал фасада

дерево

Толщина фасада, мм

14-22

Наложение фасада

накладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

105

Фрезеровка фасада

есть

Диаметр чашки, мм

Межосевая присадка, мм

Глубина чашки петли, мм

11,5

Количество циклов открывания/закрывания

80 000

Цвет товара

чёрный никель

Производитель

PULSE (Китай)

Единица измерения

компл

Цены: RUB | BYN

Цена для физических лиц

89.00 руб.

Аналог со скидкой: от 0.00 руб.

компл

Сообщить об ошибке

Описание

Комплектация: петля с предустановленной площадкой и саморезами, саморезы для крепежа в цвет петли, заглушка
Материал: сталь, пластик

Преимущества:

новые петли в стильном цвете чёрный никель;
стильная заглушка на плечо петли:
полутораходовая петля (1,5 WAY) — после открывания фасада на 85° свободный от доводчика ход петли, что позволяет избежать ударов ручкой о стену или о соседний фасад;
угол активации доводчика всего 5° — позволяет избежать ударов фасада при неполном открывании;
сертификат на 80 000 циклов;
быстрый монтаж.

Технические характеристики:

диаметр чашки: 35 мм;
глубина металлической чашки: 11,5 мм;
открывание: 105°;
толщина фасада (T): от 14 до 22 мм;
регулировка в 3 плоскостях:
– по глубине: 5 мм,
– по ширине: +1/–7 мм,
– по высоте: 4,5 мм.

D — наложение
К — расстояние до чашки
Н — высота установочной площадки
А — минимальная фуга
L — зазор между фасадом и боковиной
T — толщина фасада

Расчётные значения наложения и расстояния до чашки

	K=	3	4	5	6	7
H=0	D=	16	18	19	20	21

Подбор установочной площадки для накладной петли HARMONY NERO

Расчет зазора L между фасадом и боковиной

L	T=14	T=15	T=16	T=17	T=18	T=19	T=20	T=21	T=22
K=3	1	1	1	1	1	1	1	1	1
K=4	1	1	1	1	1	1	1	1	1,2
K=5	1	1	1	1	1	1,3	1,5	1,8	2
K=6	1	1,3	1,5	1,8	2	2,3	2,5	2,8	3
K=7	2	2,3	2,5	2,7	3	3,2	3,5	3,7	3,9

Расчет минимальной фуги A

A	T=14	T=15	T=16	T=17	T=18	T=19	T=20	T=21	T=22
K=3	0,3	0,5	0,7	0,9	1,2	1,5	1,8	2,2	2,6
K=4	0,3	0,5	0,7	0,9	1,1	1,4	1,8	2,1	2,5
K=5	0,2	0,4	0,6	0,9	1,1	1,4	1,7	2,0	2,4
K=6	0,2	0,4	0,6	0,8	1,1	1,3	1,6	2,0	2,4
K=7	0,2	0,4	0,5	0,8	1,0	1,3	1,6	1,9	2,3

Регулировки

Регулировка по ширине петли HARMONY NERO

Регулировка по ширине: +1/–7 мм

Регулировка по глубине петли HARMONY NERO

Регулировка по глубине: 5 мм

Регулировка по высоте петли HARMONY NERO

Регулировка по высоте: 4,5 мм
