HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель

Артикул: HB90HO-AL-BL

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель HB90HO-AL-BL

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель HB90HO-AL-BL, фото 1

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель HB90HO-AL-BL, фото 2

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель HB90HO-AL-BL, фото 3

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель HB90HO-AL-BL, фото 4

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель фото товара 1 - HB90HO-AL-BL

Изображение товара HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель ракурс 1 - HB90HO-AL-BL

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель фото товара 2 - HB90HO-AL-BL

Изображение товара HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель ракурс 2 - HB90HO-AL-BL

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель фото товара 3 - HB90HO-AL-BL

Изображение товара HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель ракурс 3 - HB90HO-AL-BL

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель фото товара 4 - HB90HO-AL-BL

Изображение товара HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель ракурс 4 - HB90HO-AL-BL

HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель фото товара 5 - HB90HO-AL-BL

Изображение товара HARMONY PLUS петля с доводчиком (амортизатором) полунакладная (90/105), для ал. проф., стандартная, черный никель ракурс 5 - HB90HO-AL-BL

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

плавное закрывание

Тип хода

полутораходовая (1,5 way)

Система

HARMONY PLUS

Материал фасада

узкий рамочный профиль

Толщина фасада, мм

19-23

Наложение фасада

полунакладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

105

Фрезеровка фасада

есть

Межосевая присадка, мм

Глубина чашки петли, мм

16,5

Количество циклов открывания/закрывания

80 000

Цвет товара

чёрный никель

Производитель

PULSE (Китай)

Единица измерения

шт

Цены: RUB | BYN

Цена для физических лиц

148.26 руб.

Аналог со скидкой: от 0.00 руб.

шт

Сообщить об ошибке

Описание

Применение: используется с узким рамочным профилем
Комплектация: петля, винт — 2 шт.
Материал: сталь, пластик

Преимущества:

полутораходовая петля (1,5 WAY) — после открывания фасада на 85° свободный от доводчика ход петли, что позволяет избежать ударов ручкой о стену или о соседний фасад;
угол активации доводчика всего 5° — позволяет избежать ударов фасада при неполном открывании;
сертификат на 80 000 циклов;
быстрый монтаж.

Технические характеристики:

диаметр чашки: 16,5 мм;
сверление под чашку: 28/7 мм;
открывание: 105°;
толщина профиля (T): от 19 до 23 мм;
регулировка: –6/+2 мм;
доводчик расположен в плече петли.

Схема сверления отверстий

Расчёт высоты установочной площадки

H = –12 + P – D

	P=	19	20	21	22	23
H=0	D=	7	8	9	10	11
H=2	D=	5	6	7	8	9
H=4	D=	3	4	5	6	7

А — фуга
D — наложение фасада
P — ширина алюминиевого профиля
Н — высота установочной площадки

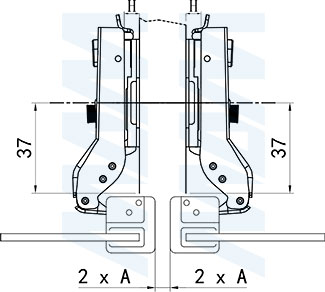

Для крестовых установочных площадок

Установка полунакладной петли HAPMONY PLUS для узкого рамочного профиля с крестовой установочной площадкой

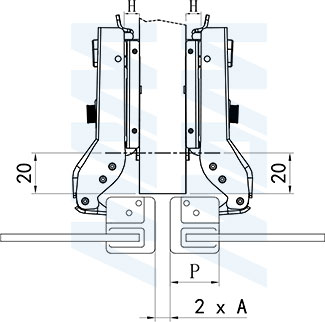

Для линейных установочных площадок

Установка полунакладной петли HAPMONY PLUS для узкого рамочного профиля с линейной установочной площадкой
