HARMONY петля с доводчиком (амортизатором) накладная (90/95), для плиты 16-30 мм, D40, стандартная

HARMONY петля с доводчиком (амортизатором) накладная (90/95), для плиты 16-30 мм, D40, стандартная

Артикул: D40FO

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

HARMONY петля с доводчиком (амортизатором) накладная (90/95), для плиты 16-30 мм, D40, стандартная D40FO

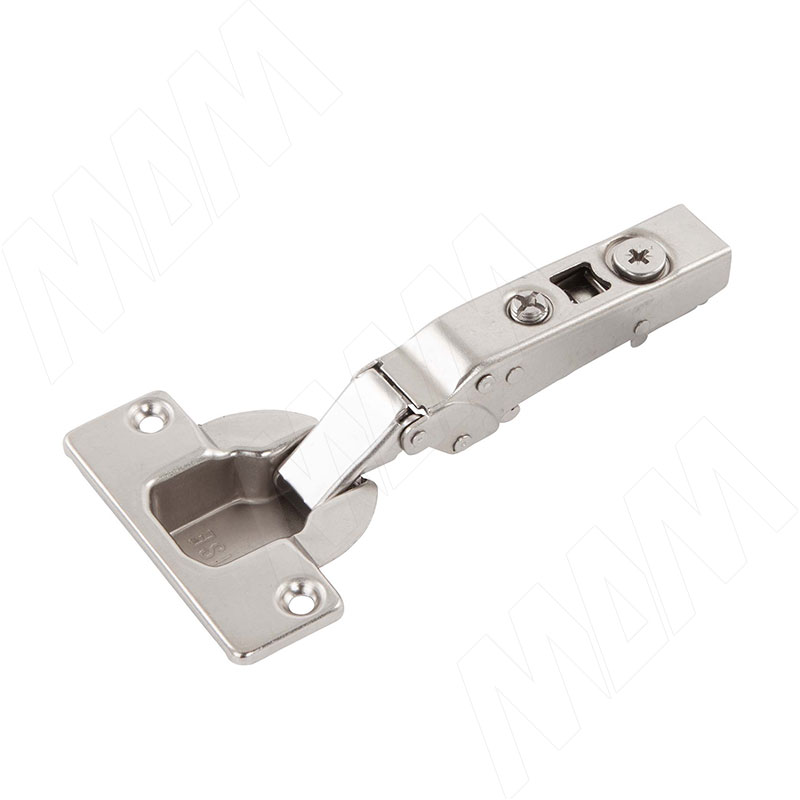

HARMONY петля с доводчиком (амортизатором) накладная (90/95), для плиты 16-30 мм, D40, стандартная фото товара 1 - D40FO

Изображение товара HARMONY петля с доводчиком (амортизатором) накладная (90/95), для плиты 16-30 мм, D40, стандартная ракурс 1 - D40FO

New

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

плавное закрывание

Система

HARMONY

Материал фасада

дерево

Толщина фасада, мм

16-30

Наложение фасада

накладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Межосевая присадка, мм

Глубина чашки петли, мм

Количество циклов открывания/закрывания

80 000

Цвет товара

никель

Производитель

PULSE (Китай)

Единица измерения

шт

Цены: RUB | BYN

Цена для физических лиц

247.74 руб.

Аналог со скидкой: от 0.00 руб.

шт

Сообщить об ошибке

Описание

Материал: сталь, пластик

Преимущества:

полутораходовая петля (1,5 WAY) — после открывания фасада на 85° свободный от доводчика ход петли, что позволяет избежать ударов ручкой о стену или о соседний фасад;
сертификат на 80 000 циклов;
быстрый монтаж.

Технические характеристики:

глубина чашки: 14 мм;
диаметр чашки: 40 мм;
открывание: 95°;
толщина фасада (T): от 16 до 30 мм;
регулировка в 3 плоскостях:
– по глубине: 4,8 мм,
– по ширине: 6 мм,
– по высоте за счёт установочной площадки.

Для крепежа используются саморезы ∅4×16 мм.

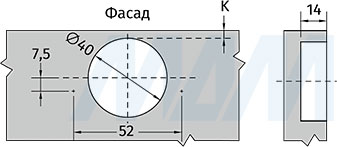

Присадка под чашку петли

Подбор установочной площадки

Накладная

D — наложение
К — расстояние до чашки
Н — высота установочной площадки
А — минимальная фуга
L — минимальный зазор между фасадом и боковиной: 1 мм

H = 20 + K – D

D	K=3	K=4	K=5	K=6	K=7
H=0	23	24	25	26	27
H=2	21	22	23	24	25
H=4	19	20	21	22	23

Расчет минимальной фуги A

A	T=19	T=20	T=21	T=22	T=23	T=24	T=25	T=26	T=27	T=28	T=29	T=30
K=3	0,1	0,5	0,8	1,1	1,5	1,8	2,2	2,5	2,8	3,2	3,5	3,9
K=4	0,0	0,4	0,7	1,1	1,4	1,8	2,1	2,4	2,8	3,1	3,5	3,8
K=5	0,0	0,3	0,7	1,0	1,4	1,7	2,0	2,4	2,7	3,1	3,4	3,8
K=6	0,0	0,3	0,6	1,0	1,3	1,6	2,0	2,3	2,7	3,0	3,3	3,7
K=7	0,0	0,2	0,6	0,9	1,2	1,6	1,9	2,3	2,6	2,9	3,3	3,6
K=8	0,0	0,2	0,5	0,9	1,2	1,5	1,9	2,3	2,6	2,9	3,3	3,6
K=9	0,0	0,1	0,5	0,9	1,2	1,5	1,8	2,2	2,5	2,8	3,2	3,5
K=10	0,0	0,1	0,4	0,9	1,2	1,5	1,7	2,2	2,5	2,8	3,2	3,5
K=11	0,0	0,0	0,3	0,7	1,0	1,3	1,7	2,0	2,4	2,7	3,0	3,4

Регулировки

Регулировка по глубине петли HARMONY, D40 мм, для фасадов толщиной 16-30 мм

Регулировка по глубине: 4,8 мм

Регулировка по ширине петли HARMONY, D40 мм, для фасадов толщиной 16-30 мм

Регулировка по ширине: 6 мм

Регулировка по высоте петли HARMONY, D40 мм, для фасадов толщиной 16-30 мм

Регулировка по высоте осуществляется на установочной площадке
