SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель

Артикул: H02211-SOFT-BNK

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

Описание

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель H02211-SOFT-BNK

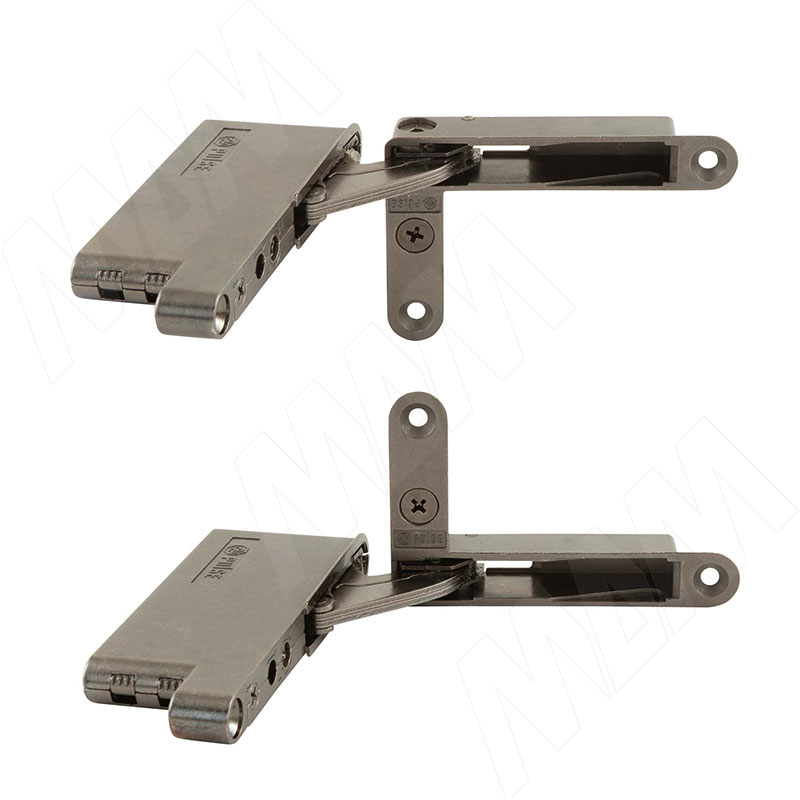

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель H02211-SOFT-BNK, фото 1

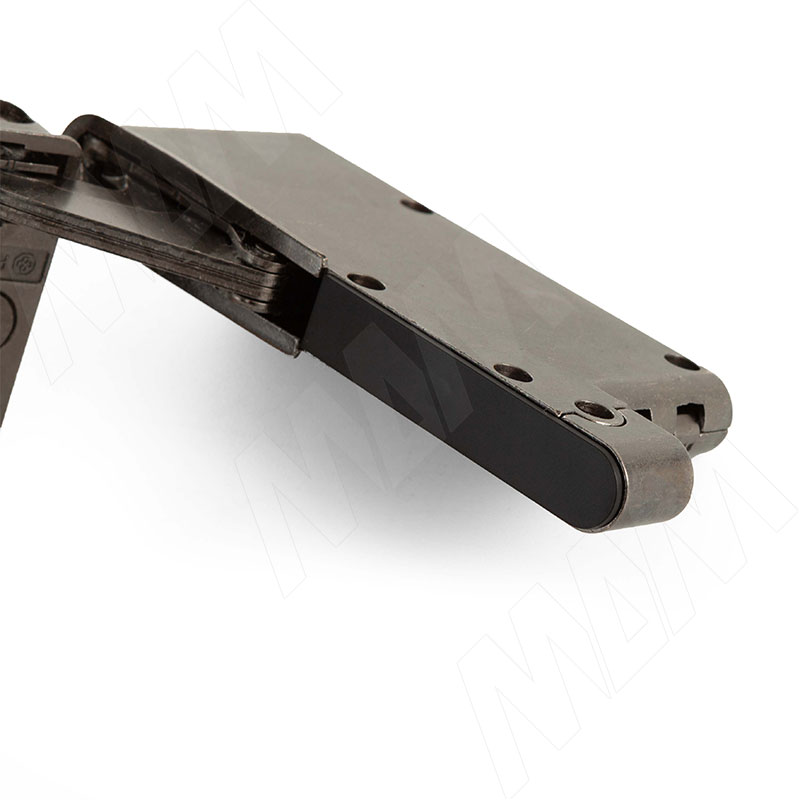

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель H02211-SOFT-BNK, фото 2

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель H02211-SOFT-BNK, фото 3

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель H02211-SOFT-BNK, фото 4

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель H02211-SOFT-BNK, фото 5

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель фото товара 1 - H02211-SOFT-BNK

Изображение товара SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель ракурс 1 - H02211-SOFT-BNK

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель фото товара 2 - H02211-SOFT-BNK

Изображение товара SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель ракурс 2 - H02211-SOFT-BNK

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель фото товара 3 - H02211-SOFT-BNK

Изображение товара SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель ракурс 3 - H02211-SOFT-BNK

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель фото товара 4 - H02211-SOFT-BNK

Изображение товара SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель ракурс 4 - H02211-SOFT-BNK

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель фото товара 5 - H02211-SOFT-BNK

Изображение товара SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель ракурс 5 - H02211-SOFT-BNK

SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель фото товара 6 - H02211-SOFT-BNK

Изображение товара SECRET MAXI Комплект скрытых петель (90/100) с плавным закрыванием на один фасад, черный никель ракурс 6 - H02211-SOFT-BNK

Вид товара

петли

Тип петли

скрытая

Тип открывания/закрывания

плавное закрывание

Система

СИКРЕТ

Материал фасада

дерево, узкий рамочный профиль

Толщина фасада, мм

от 22

Наложение фасада

накладное

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

100

Фрезеровка фасада

есть

Цвет товара

чёрный никель

Цены: RUB | BYN

Цена для физических лиц

6 160.00 руб.

Аналог со скидкой: от 0.00 руб.

Сообщить об ошибке

Описание

Предназначены для фасадов из дерева толщиной не менее 22 мм и специализированных фасадов из алюминиевого профиля.
Петли врезаются в дно и крышку корпуса , тем самым гарантируют максимальный доступ к внутреннему пространству шкафа.
Практически невидимая петля, которая обеспечивает плавное закрывание фасадов за счёт встроенного амортизатора.

Максимальный вес фасада: 30 кг
Минимальная толщина крышки и дна корпуса: 25 мм
Максимальное наложение: деревянный фасад — 30,5 мм, алюминиевый фасад — 26,6 мм
Угол открывания: 100°
Регулировка по ширине: ±2,5 мм
Регулировка по глубине: ±2,0 мм
Регулировка по вертикали: ±1,2 мм

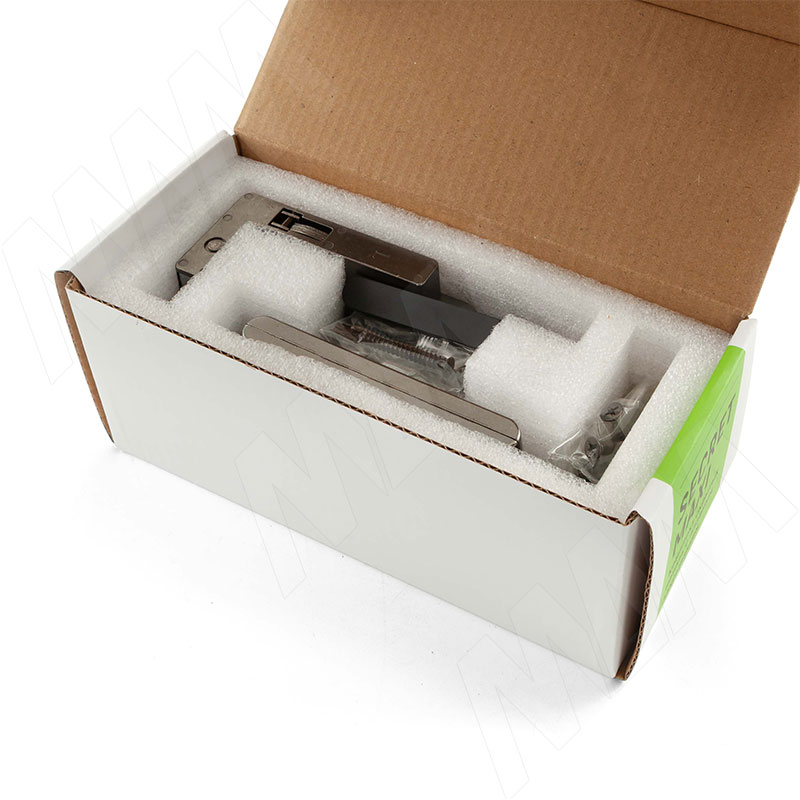

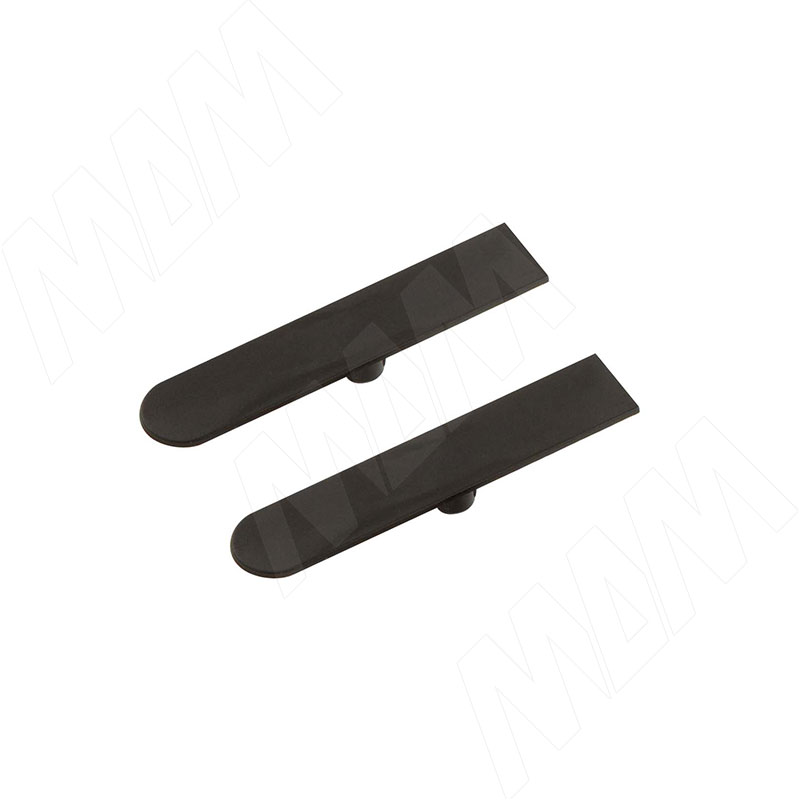

Комплектация: петля — 2 шт., крепёж, заглушка — 2 шт.
Материал: цинковый сплав

Преимущества:

монтаж без потери места для хранения;
безграничные возможности для дизайна внутреннего пространства корпуса;
регулировка фасада в трёх плоскостях (3Д);
комфорт использования за счёт бесшумного амортизатора;
полный установочный комплект на один фасад;
возможна опциональная установка кронштейнов для упрощения процесса монтажа петель и создания дополнительных точек крепления.

Размеры скрытой петли SECRET MAXI (90/100) с плавным закрыванием (артикул H02211-SOFT)

Установка скрытой петли SECRET MAXI (90/100) с плавным закрыванием (артикул H02211-SOFT), схема 1

Установка скрытой петли SECRET MAXI (90/100) с плавным закрыванием (артикул H02211-SOFT), схема 2

Установка скрытой петли SECRET MAXI (90/100) с плавным закрыванием (артикул H02211-SOFT), схема 3

Минимальная фуга А в зависимости от толщины фасада T и расстояния до чашки петли К

	T=	28	30	32	35
K=4	A=	0,2	0,5	1,0	1,8
K=5	A=	0,2	0,5	1,0	1,8
K=6	A=	0,2	0,5	1,0	1,8
K=7	A=	0,2	0,5	1,0	1,8
K=8	A=	0,2	0,5	1,0	1,8

Наложение фасада D в зависимости от расстояния до чашки петли К и расстояния от боковины до петли Z

	K=	4	5	6	7	8
Z=2,5	D=	25	26	27	28	29
Z=3,5	D=	24	25	26	27	28
Z=4,5	D=	23	24	25	26	27
Z=5,5	D=	22	23	24	25	26

Устанвока скрытой петли SECRET MAXI (90/100) с плавным закрыванием (артикул H02211-SOFT), схема 4

Установка скрытой петли SECRET MAXI (90/100) с плавным закрыванием (артикул H02211-SOFT), схема 5

X = W + Y
Y = X – W
W = X – Y

Устанвока скрытой петли SECRET MAXI (90/100) с плавным закрыванием (артикул H02211-SOFT), схема 6

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
