HARMONY ECO петля без амортизатора накладная (90/105), стандартная

Артикул: 51ASH50500CW

PULSE (Китай) PULSE (Китай)
Поделиться
Сравнить
Cкачать в PDF Печатать
Оставить отзыв
Характеристики

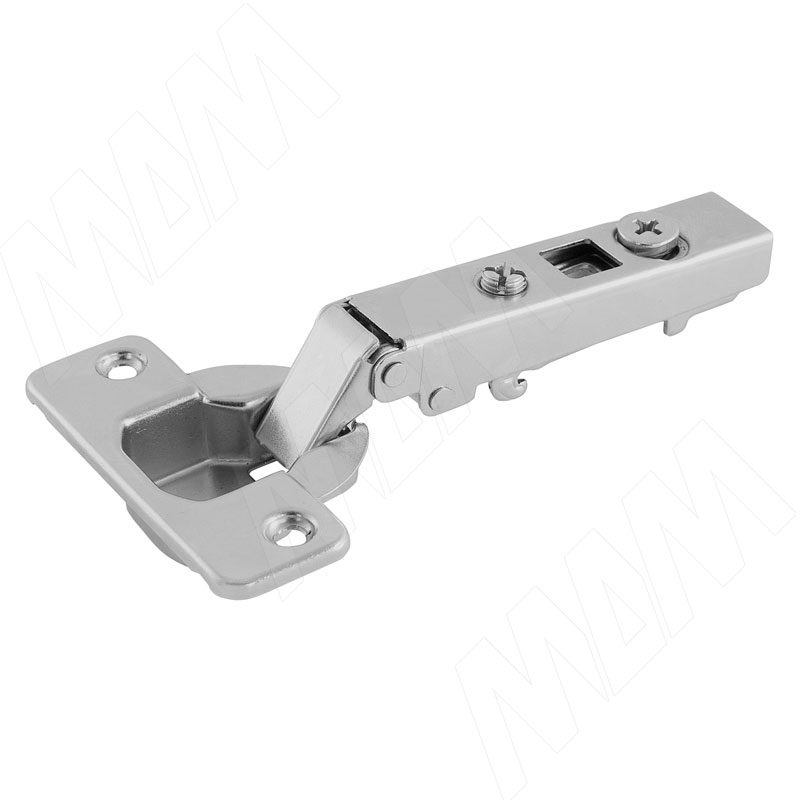

HARMONY ECO петля без амортизатора накладная (90/105), стандартная фото товара 1 - 51ASH50500CW

HARMONY ECO петля без амортизатора накладная (90/105), стандартная фото товара 1 - 51ASH50500CW Изображение товара HARMONY ECO петля без амортизатора накладная (90/105), стандартная ракурс 1 - 51ASH50500CW
Угол открывания 105°, накладная, ДСП Угол установки 90°, накладная Сертификат качества SGS
Вид товара
петли
Тип петли
четырехшарнирная
Тип закрывания
без плавного закрывания
Система
HARMONY
Материал фасада
дерево
Толщина фасада, мм
16-26
Наложение фасада
накладное
Тип монтажа
быстрый монтаж
Угол фасада в закрытом положении, градусов
90
Угол фасада в открытом положении, градусов
105
Фрезеровка фасада
есть
Диаметр чашки, мм
35
Цвет товара
никель
Производитель
PULSE (Китай)
Единица измерения
шт
not available Товар снят с продажи!
Сообщить об ошибке

Описание

Материал: металл

Преимущества:

  • быстрый монтаж;
  • глубина металлической чашки — 11,5 мм;
  • диаметр чашки — 35 мм;
  • открывание — 105°;
  • толщина двери (T) — от 14 до 22 мм;
  • регулировка — −6/+2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор типа установочной площадки

Крепление Установочная
площадка		 Тип площадки Цвет Высота
площадки H, мм		 Артикул
под саморез
3,5×15
3,5×16
4×16		 стандартная никель 0 525A01M500C
2
525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2
525A01M520CBR
чёрный никель 0 525A01M500CBN
2
525A01M520CBN
усиленная никель 0 545A01M500C
2
545A01M502C
4 545A01M504C
с евровинтами
6,3×10		 стандартная никель 0 525A16M500C
2
525A16M502C
4 525A16M504C
с эксцентриком
под саморез
3,5×15
3,5×16
4×16		 стандартная никель
2
525EX01M502C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.



 — рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Тип накладки Артикул
с логотипом 510Y500C
  510C000500C

Установочные размеры

Установочные размеры для стандартной (90/105) накладной петли HARMONY, PULSE

Расчет высоты установочной площадки

Наложение
двери S, мм		 Расстояние до чашки D, мм
 3
 4
  5   6   7
21         0
20       0
19     0   2
18   0   2
17 0   2   4
16

 2
   4
15 2   4
14   4
13 4
Высота установочной площадки H, мм


 — рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Для площадок под саморез Установочные размеры для площадок HARMONY, PULSE под саморез
Для площадок с евровинтами Установочные размеры для площадок HARMONY, PULSE с евровинтами
Для усиленных площадок под саморез Установочные размеры для усиленной установочной площадки HARMONY под саморезы, 4 отверстия (артикул 545A01M50)

H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм

Минимальная фуга
в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния F (фуги),
чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа
и при этом не мешала соседним дверям.

Минимальная фуга для дверей с радиусными кромками (R = 1 мм)
при заводской регулировке.

Для дверей толщиной от 22 мм рекомендуется произвести пробную установку.

Толщина
двери T,
мм		 Расстояние до чашки D, мм
3 4 5 6 7
22 2.6 2.5 2.4 2.4 2.3
21 2.2 2.1 2.0 2.0 1.9
20 1.8 1.8 1.7 1.6 1.6
19 1.5 1.4 1.4 1.3 1.3
18 1.2 1.1 1.1 1.1 1.0
17 0.9 0.9 0.9 0.8 0.8
16 0.7 0.7 0.6 0.6 0.6
15 0.5 0.5 0.4 0.4 0.4
14 0.3 0.3 0.2 0.2 0.2

Присадка под чашку петли

Присадка под чашку петли HARMONY, PULSE
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Сертификат качества для петель HARMONY
829,4 КБ PDF Скачать
