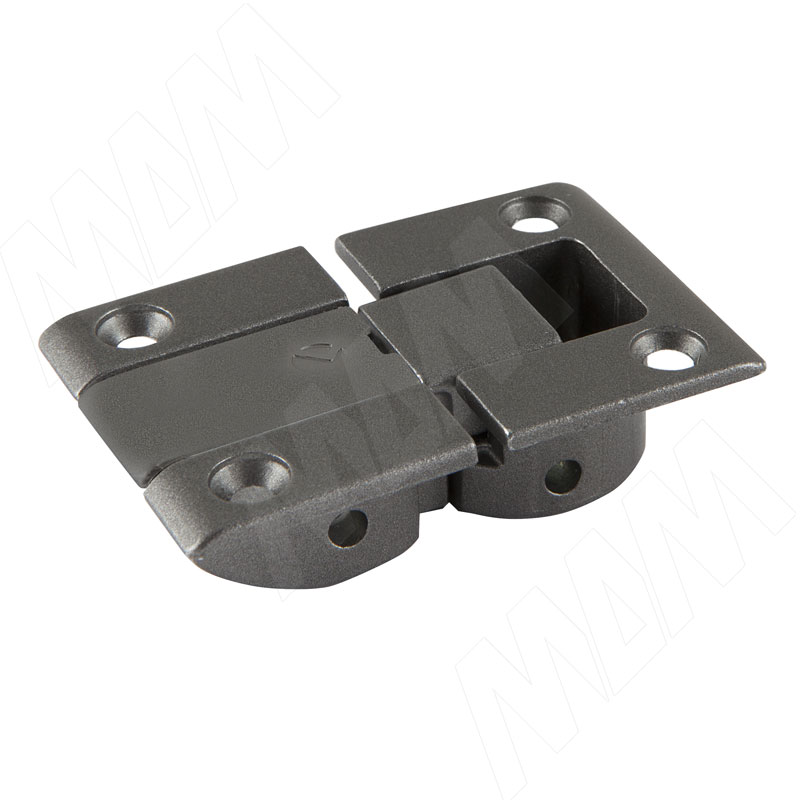

KIMANA Петля для откидных элементов, графит

Артикул: 40120010HX

Ссылка на товар

В избранное

Сравнить

Печатать

Оставить отзыв

Характеристики

KIMANA Петля для откидных элементов, графит 40120010HX

KIMANA Петля для откидных элементов, графит 40120010HX, фото 1

KIMANA Петля для откидных элементов, графит 40120010HX, фото 2

KIMANA Петля для откидных элементов, графит 40120010HX, фото 3

KIMANA Петля для откидных элементов, графит 40120010HX, фото 4

KIMANA Петля для откидных элементов, графит фото товара 1 - 40120010HX

Изображение товара KIMANA Петля для откидных элементов, графит ракурс 1 - 40120010HX

KIMANA Петля для откидных элементов, графит фото товара 2 - 40120010HX

Изображение товара KIMANA Петля для откидных элементов, графит ракурс 2 - 40120010HX

KIMANA Петля для откидных элементов, графит фото товара 3 - 40120010HX

Изображение товара KIMANA Петля для откидных элементов, графит ракурс 3 - 40120010HX

KIMANA Петля для откидных элементов, графит фото товара 4 - 40120010HX

Изображение товара KIMANA Петля для откидных элементов, графит ракурс 4 - 40120010HX

KIMANA Петля для откидных элементов, графит фото товара 5 - 40120010HX

Изображение товара KIMANA Петля для откидных элементов, графит ракурс 5 - 40120010HX

Вид товара

петли

Тип петли

секретерная

Тип открывания/закрывания

без плавного закрывания

Система

KIMANA

Материал фасада

дерево

Толщина материала, мм

16, 18

Наложение фасада

накладное

Тип монтажа

монтаж винтом

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

Фрезеровка фасада

есть

Диаметр чашки, мм

Количество циклов открывания/закрывания

30 000

Цвет товара

графит

Производитель

Italiana Ferramenta (Италия)

Единица измерения

компл

Цены: RUB | BYN

Цена для физических лиц

1 357.65 руб.

Аналог со скидкой: от 0.00 руб.

компл

Сообщить об ошибке

Описание

Комплектация: петля, заглушка регулировочного винта
Фасад: ДСП, рамочный профиль
Материал: металл

Преимущества:

запатентованный дизайн;
уникальная кинематика движения, позволяющая использовать петлю с фасадами, расположенными один под другим или в корпусах с фальшдном;
возможны различные комбинации толщины дна и фасадов (при использовании универсальных адаптеров);
подтвержденное качество — сертификат на 30 000 циклов открывания/закрывания;
точная и надежная фиксация достигается при помощи двух саморезов в дне и двух саморезов в фасаде под углом 90°, что позволяет делать присадочные отверстия, а также использовать алюминиевые профили;
регулировка по высоте осуществляется винтом, а не шпилькой, что исключает перекручивание;
одинаковые размеры сверления (26 мм) в дне и фасаде;
края фрезерованных отверстий закрываются благодаря защитной кромке на обеих частях петли;
горизонтальная (±1 мм) и вертикальная (+2 мм) регулировки, а также регулировка по глубине (+2 мм) позволяют оптимально отрегулировать положение фасада;
разработано и произведено в Италии.

Схема присадочных отверстий при использовании петли KIMANA

С толщиной 18 мм

С толщиной 16 мм

Расчет зазоров

X = 2 мм + H1

Y = 0,5 мм + H2 − H1 +
вертикальная регулировка

Z = 0,5 мм + толщина дна + H2 − толщина фасада −
H1 + вертикальная регулировка

где
X — зазор между фасадом и корпусом в закрытом положении
Y — перепад между фасадом и дном в открытом положении (внутренняя часть)
Z — перепад между фасадом и дном в открытом положении (внешняя часть)
H1 — высота адаптера, установленного на фасад
H2 — высота адаптера, установленного на дно корпуса

Монтаж

Крепление петли с помощи саморезов
под прямым углом

Шкаф в колонне или на платформе

Регулировка

Регулировка по горизонтали ±1 мм

Регулировка по глубине +2 мм

Регулировка по вертикали +2 мм

Фиксация

Установка заглушка регулировочного винта

Рекомендуемое количество петель KIMANA на фасад

Рекомедуемое количество петель KIMANA на фасад

В силу различных факторов величины, указанные в таблице, являются ориентировочными.
