HARMONY петля без амортизатора накладная (90/165), стандартная

Артикул: 51AWH50500CW

(0)
New
Угол открывания 165°, накладная, ДСП Угол установки 90°, накладная TÜV - сертификат качества
Тип закрывания:
без плавного закрывания
Ассортимент
петли
Тип петли
четырехшарнирная
Тип закрывания
без плавного закрывания
Система
HARMONY
Материал фасада
дерево
Толщина материала, мм
16-26
Тип монтажа
быстрый монтаж
Угол фасада в закрытом положении, градусов
90
Угол фасада в открытом положении, градусов
160-175 (крокодил)
Фрезеровка фасада
есть
Диаметр чашки, мм
35
Цвет товара
никель
Производитель
PULSE (Китай)
Единица измерения
шт
Обязательные комплектующие
Цена для физических лиц
178.62 руб.
Узнать цену для юр. лиц  

Наличие:
*Данные о наличии актуальны только для онлайн-заказов в Москве и Московской области

Данный товар недоступен

для заказа
в вашем регионе
сообщить об ошибке
описание

Материал: металл

Преимущества:

  • быстрый монтаж;
  • глубина металлической чашки 11,5 мм;
  • диаметр чашки 35 мм;
  • открывание 165°;
  • толщина двери (T) от 14 до 26 мм;
  • регулировка −6/+2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Крепление Установочная
площадка
Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
никель 0 525A01M500C
2
525A01M502C
4 525A01M504C
бронза
0
525A01M500CBR
чёрный никель
0
525A01M500CBN
с евровинтами
6,3×10
никель 0 525A16M500C
2
525A16M502C
4 525A16M504C


 — рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

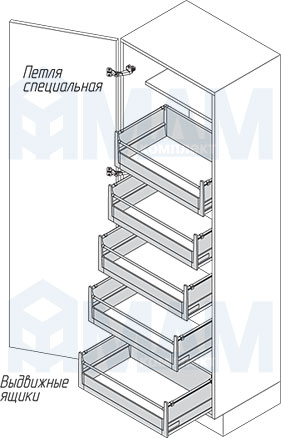

Нулевое вхождение позволяет применять петлю
в колоннах с выдвижными ящиками.

Использование петли с нулевым вхождением (90/165) HARMONY, PULSE для колонны с выдвижными ящиками

Установочные размеры

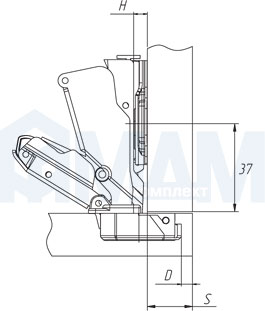

Установочные размеры для накладной (90/165) петли HARMONY, PULSE, чертёж 1
С учетом высоты площадки H=4 мм

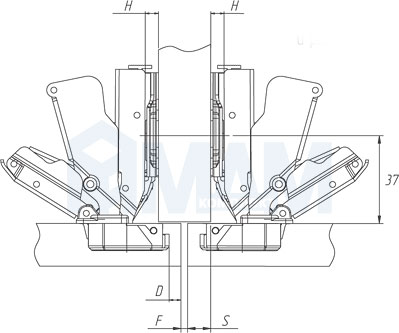

и регулировки по ширине до −6 мм Установочные размеры для накладной (90/165) петли HARMONY, PULSE, чертёж 2

Расчет высоты установочной площадки

Наложение
двери S, мм
Расстояние до чашки D, мм
 3
 4
 5   6   7
21         0
20       0
19     0   2
18   0   2
17 0   2   4
16

 2
  4
15 2   4
14   4
13 4
Высота установочной площадки H, мм


 — рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Минимальная фуга в зависимости от толщины фасада

Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4 5 6 7
26 2.7 2.5 2.3 2.2 2.0
25 2.1 2.0 1.8 1.6 1.5
24 1.6 1.4 1.2 1.1 0.9
23 1.0 0.9 0.7 0.5 0.4
22 0.5 0.3 0.1 0.0 0.0
21 0.0 0.0 0.0 0.0 0.0
20 0.0 0.0 0.0 0.0 0.0
19 0.0 0.0 0.0 0.0 0.0
18 0.0 0.0 0.0 0.0 0.0
17 0.0 0.0 0.0 0.0 0.0
16 0.0 0.0 0.0 0.0 0.0
15 0.0 0.0 0.0 0.0 0.0
14 0.0 0.0 0.0 0.0 0.0
Данная таблица создана для определения
минимального расстояния А (фуги),
чтобы дверь толщиной T могла открываться
без выступа за пределы шкафа
и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками
(R = 1 мм) при заводской регулировке.
Для дверей толщиной от 26 мм
рекомендуется произвести пробную установку.

Присадка под чашку петли

Присадка под чашку петли HARMONY, PULSE
