Мебельный кондуктор под конфирмат, втулка 5 мм, шаг 32, длина 570 мм

Артикул: Kn 32/5/570

Ссылка на товар

В избранное

Сравнить

Cкачать в PDF Печатать

Оставить отзыв

Характеристики

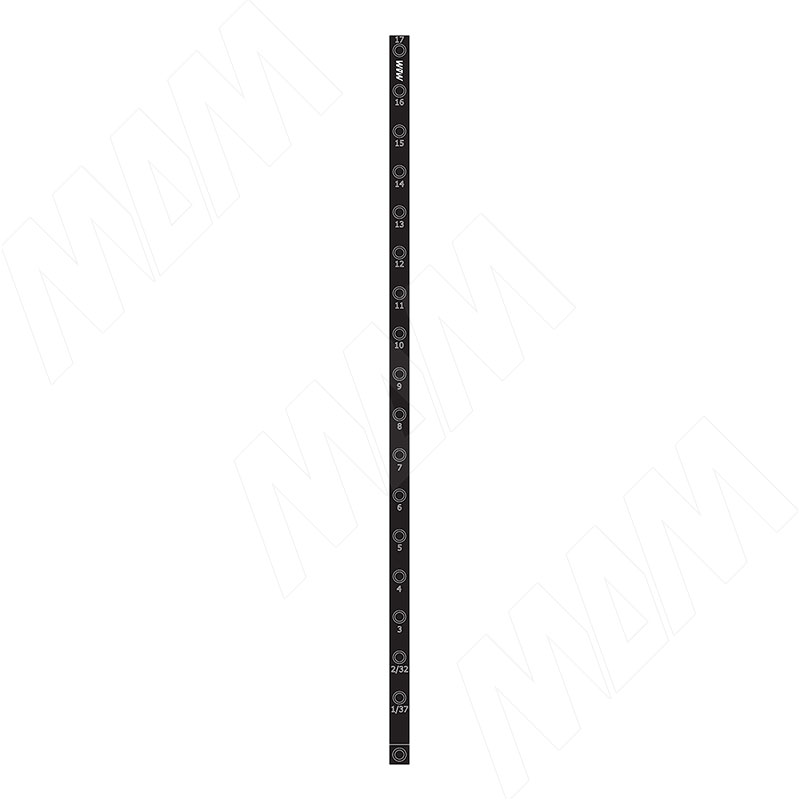

Мебельный кондуктор под конфирмат, втулка 5 мм, шаг 32, длина 570 мм фото товара 1 - Kn 32/5/570

Изображение товара Мебельный кондуктор под конфирмат, втулка 5 мм, шаг 32, длина 570 мм ракурс 1 - Kn 32/5/570

Мебельный кондуктор под конфирмат, втулка 5 мм, шаг 32, длина 570 мм фото товара 2 - Kn 32/5/570

Изображение товара Мебельный кондуктор под конфирмат, втулка 5 мм, шаг 32, длина 570 мм ракурс 2 - Kn 32/5/570

New

Тип

кондуктор

Назначение

для конфирмата

Производитель

МДМ (Россия)

Единица измерения

шт

Цены: RUB | BYN

Цена для физических лиц

1 700.00 руб.

Аналог со скидкой: от 0.00 руб.

шт

Наличие:

Сообщить об ошибке

Описание

Кондуктор Kn 32/5/570 предназначен для точной и удобной присадки деталей из ЛДСП под конфирматы в корпусах глубиной до 600 мм.

Кондуктор имеет толщину 16 мм, что соответствует толщине деталей из ДСП.
Также на кондукторе строго по центру, с интервалом 32 мм от центра к центру, запрессованы втулки из закалённой стали с внутренним диаметром 5 мм, которые дают возможность использовать сверла диаметром 5 и 4,8 мм.
Мы рекомендуем использовать сверло 4,8 мм, что даёт более жёсткую конструкцию при сборке и при этом оставляет возможность корректировать положение стягиваемых деталей.
Общая рабочая длина составляет 570 мм, что позволяет присаживать детали глубиной до 600 мм.

Для ЛДСП толщиной 16 мм
Шаг отверстий по системе: 32 мм
Диаметр втулок: 5 мм (под свёрла 5 и 4,8 мм)
Материал втулок: закалённая сталь
Общая рабочая длина: 570 мм
Страна производитель: Россия

Преимущества:

отлично подходит для работы на выезде, занимает мало места;
позволяет быстро и с высокой точностью производить присадку мебельных щитов;
выполнен из прочного негорючего и влагостойкого пластика, который в семь раз прочнее текстолита;
в отверстиях установлены втулки из закалённой стали.

Использование

1. Определитесь с типом присадки и количеством необходимых отверстий.

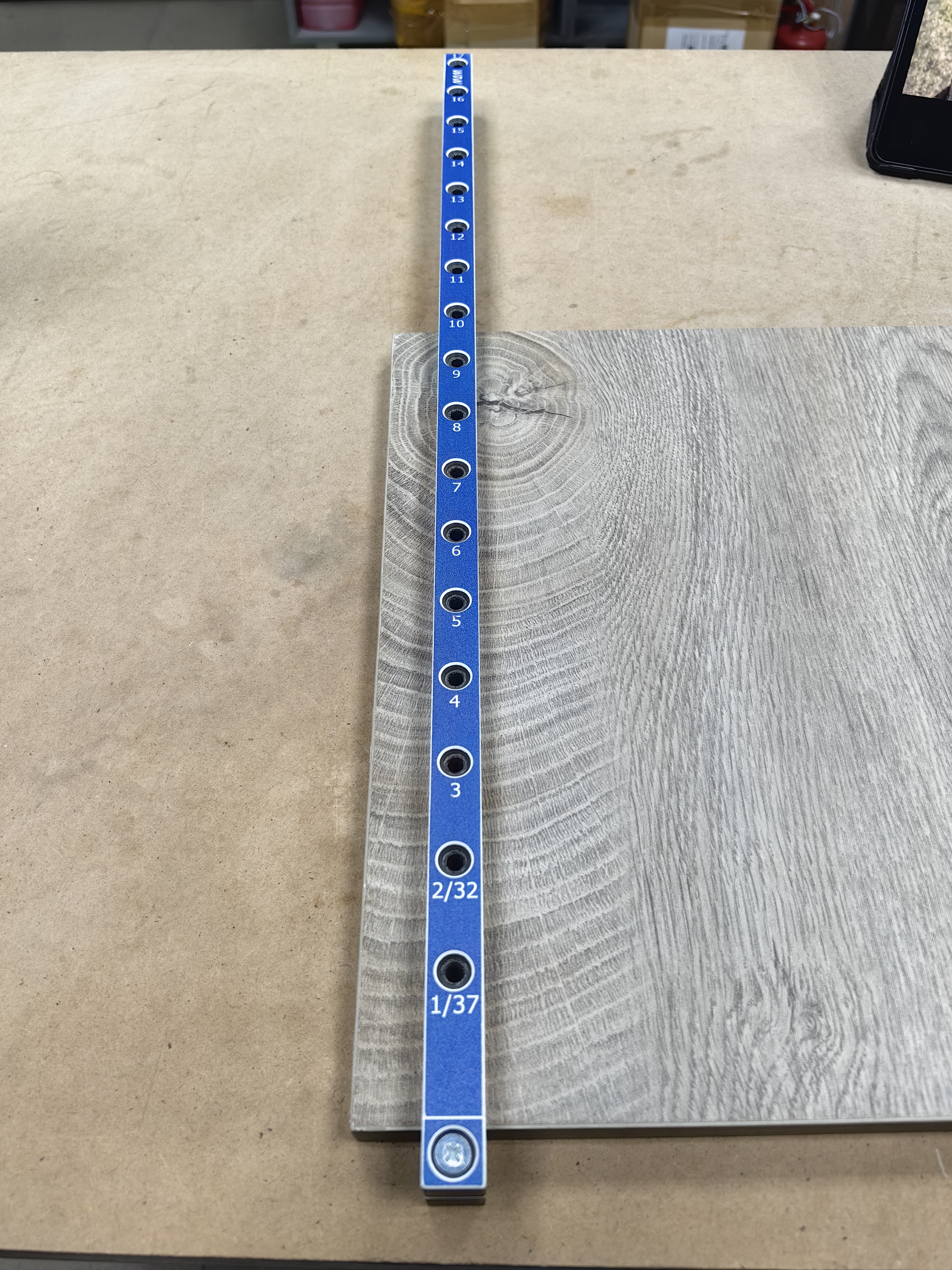

Использование мебельного кондуктора под конфирмат (евровинт) (артикул Kn), рисунок 2

2. Приложите мебельный кондуктор к торцу изделия, совместив его края с краями заготовки.

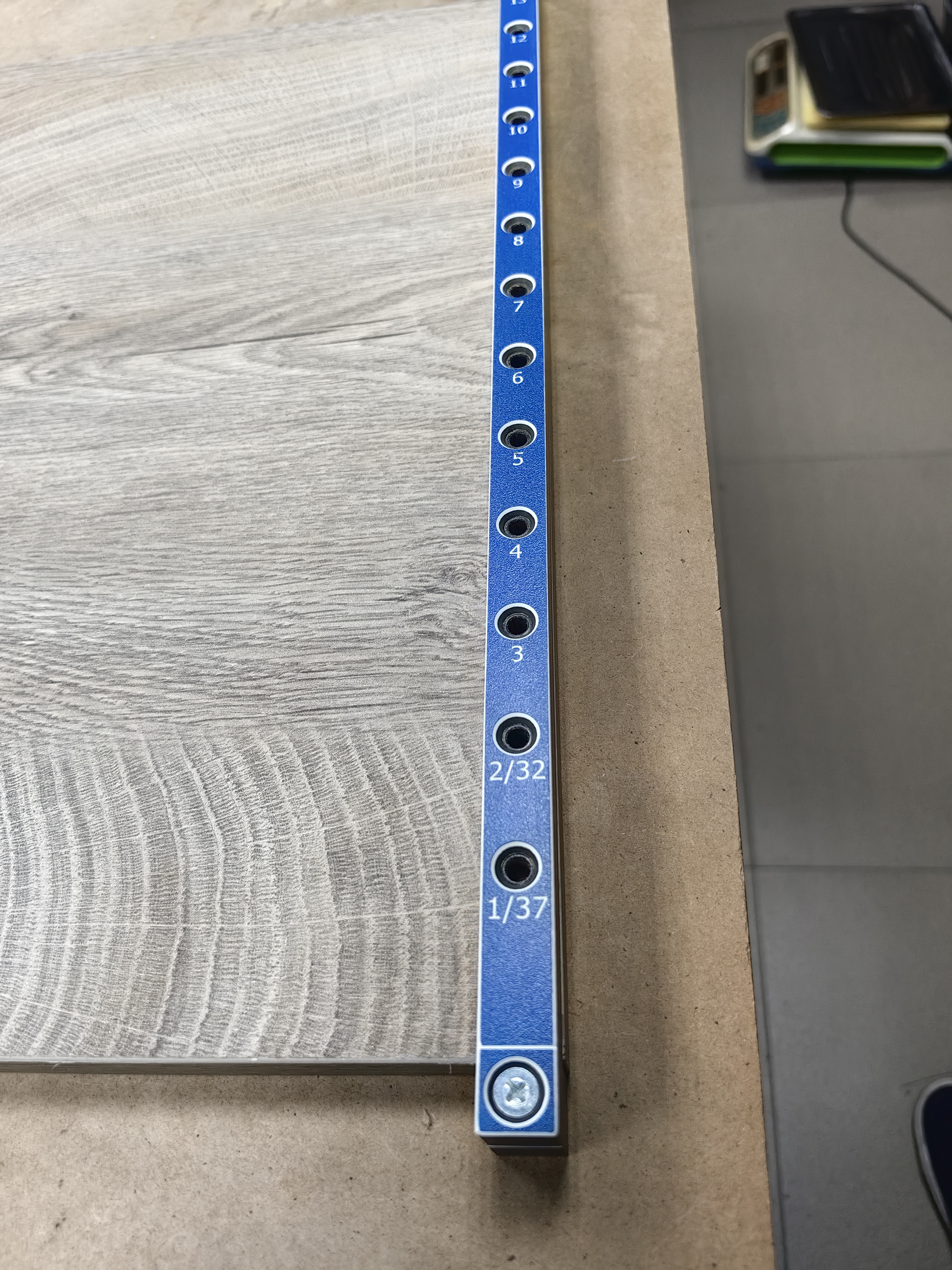

Использование мебельного кондуктора под конфирмат (евровинт) (артикул Kn), рисунок 3

3. Сверлом диаметром 4,8 или 5 мм произведите засверливание в торец изделия на необходимую глубину. Если сверло короткое, то произведите засверливание в уже образовавшиеся отверстия второй раз, убрав кондуктор.

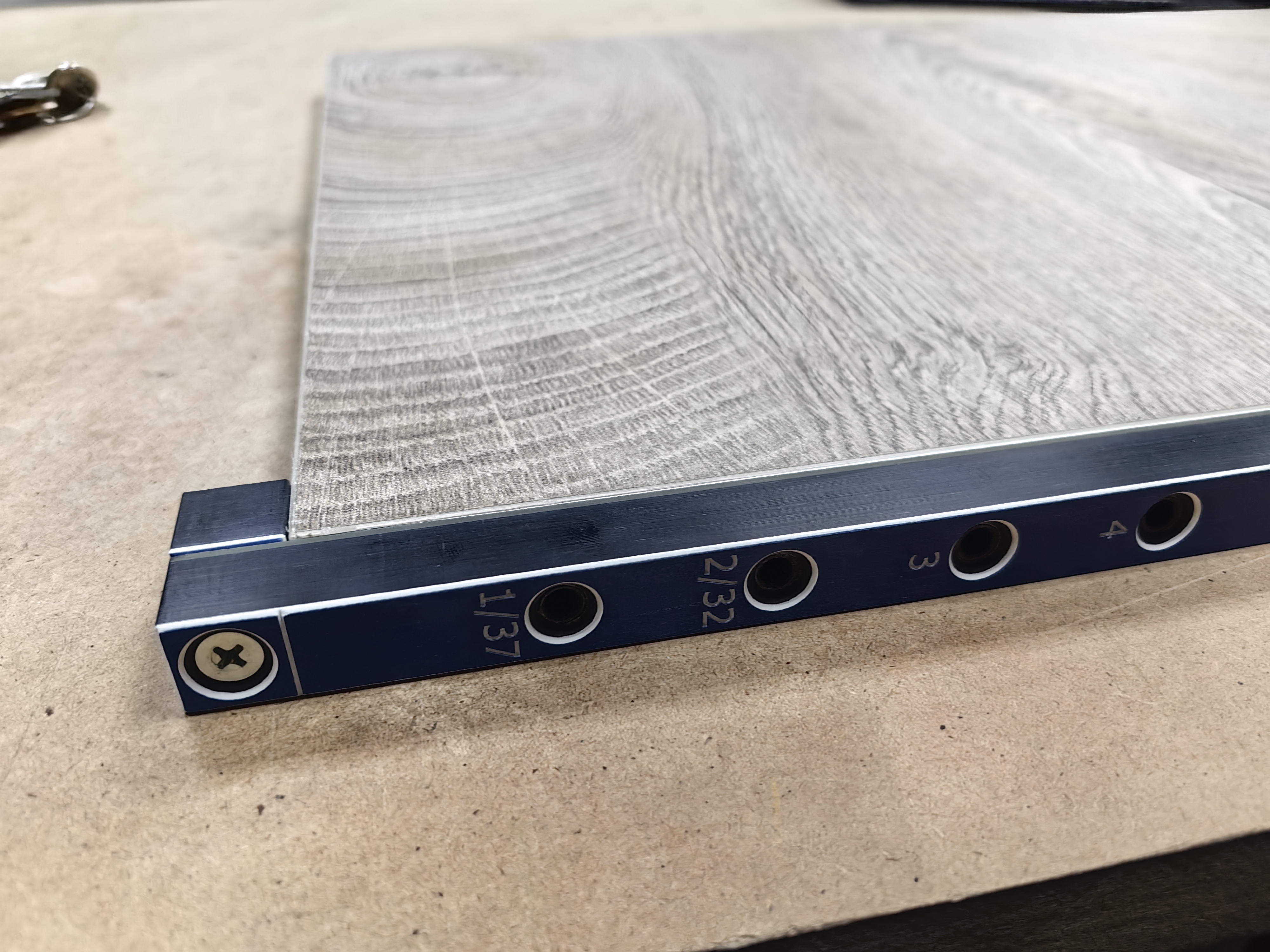

Использование мебельного кондуктора под конфирмат (евровинт) (артикул Kn), рисунок 4

4. Приложите кондуктор в бок изделия, совместив кондуктор и край изделия.

Использование мебельного кондуктора под конфирмат (евровинт) (артикул Kn), рисунок 5

5. Произведите засверливание. Если вы используете многоступенчатый зенкер-сверло, то производите засверливание тонкой частью сверла. Затем уберите кондуктор и произведите рассверливание потая для головки конфирмата. Если зенкер-сверла нет, то произведите рассверливание сверлом 7 мм.

Использование мебельного кондуктора под конфирмат (евровинт) (артикул Kn), рисунок 6

6. Совместив две присаженные детали, вкрутите конфирматы шуруповертом с шестигранной битой.

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Инструкция по использованию мебельного кондуктора Kn 32/5/570 для присадки под конфирмат (евровинт)

233,9 КБ PDF Скачать
