Мебельный шаблон для кухонного навеса

Артикул: Sh 5

Поделиться

Описание

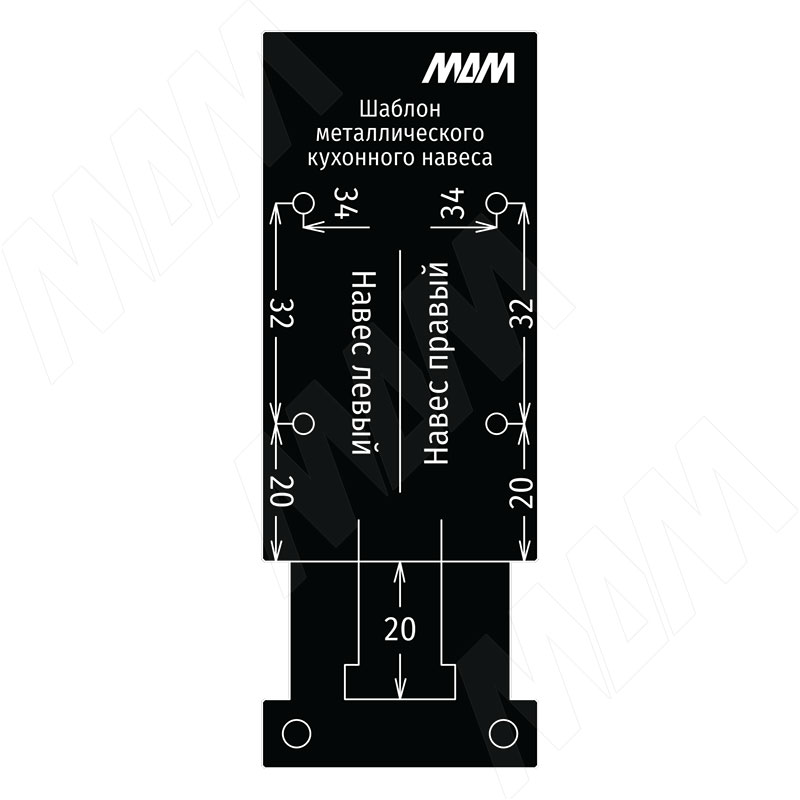

Шаблон Sh 5 предназначен для точной и быстрой разметки под присадку присадку для металлических кухонных навесов серий: K013, K016, K020, K075 и универсального 55015 R.
Данный шаблон разработан для работы с корпусами, имеющими скрытую заднюю стенку.
Для работы с данным шаблоном вам необходимо проверить, подходит ли шаблон к вашим кухонным навесам.

Преимущества:

  • выполнен из ударопрочного, влагостойкого пластика;
  • отлично подходит для работы на выезде, занимает мало места;
  • быстрая и точная разметка.

Использование

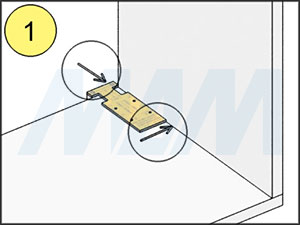

Использование мебельного шаблона для кухонного навеса (артикул Sh 5), рисунок 1

1. Приложите шаблон к краю задней стенки собранного корпуса, уперев к верхней крышке.

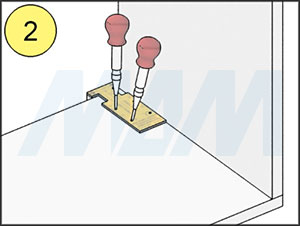

Использование мебельного шаблона для кухонного навеса (артикул Sh 5), рисунок 2

2. Шилом или карандашом произведите разметку. Если это правый бок, то ставьте две нижние отметки в правой нижней части, если левый — две отметки в левой нижней части шаблона.

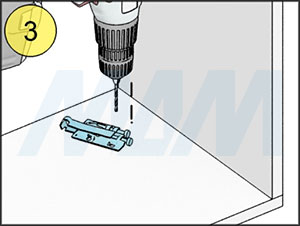

Использование мебельного шаблона для кухонного навеса (артикул Sh 5), рисунок 3

3. Используя сверло необходимого диаметра, просверлите два отверстия глубиной 13–14 мм.

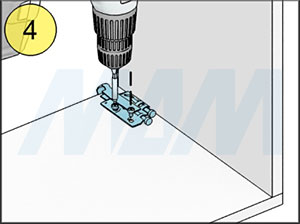

Использование мебельного шаблона для кухонного навеса (артикул Sh 5), рисунок 4

4. Приложите навес и прикрутите его евровинтами, входящими в комплект.

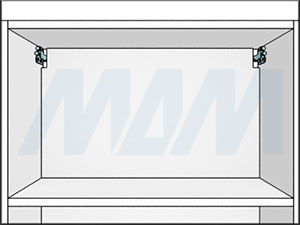

Использование мебельного шаблона для кухонного навеса (артикул Sh 5), рисунок 5


Рекомендация:
Несмотря на высокие показатели прочности материала шаблона, через него не рекомендуется проводить сверление, иначе срок службы шаблона резко уменьшается.

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Инструкция по использованию размёточного шаблона Sh 5 для мебельного навеса
326,4 КБ PDF Скачать
