Мебельный шаблон для направляющих

Артикул: Sh 4

Поделиться

Описание

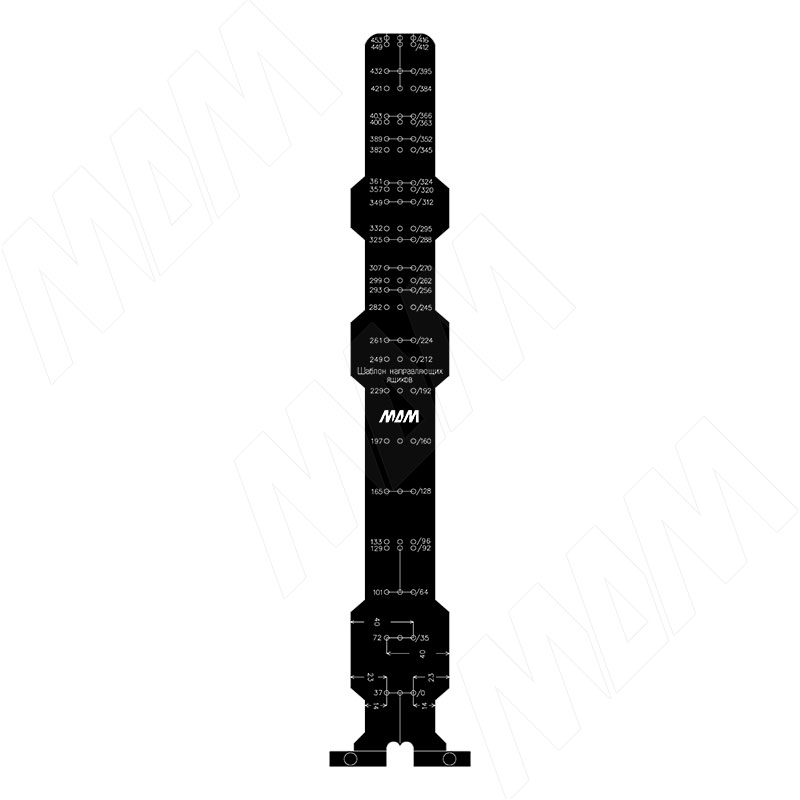

Универсальный шаблон Sh 4 предназначен для простой и удобной разметки отверстий для направляющих ящиков различного типа.
Шаблон позволяет при установке сохранить строгий угол 90° между направляющими и краем боковины, что исключит заедание и неполное закрытие ящиков при эксплуатации. Также благодаря правильной установке направляющих увеличивается их срок службы.

Преимущества:

  • выполнен из ударопрочного, влагостойкого пластика;
  • подходит для направляющих различных типов: шариковых (направляющие полного выдвижения, «телескопические»), роликовых (неполного выдвижения), скрытого монтажа, метабоксов.

Использование

Перед работой с шаблоном необходимо достать и распаковать устанавливаемую направляющую, положить её рядом с шаблоном. Отметить маркером или карандашом те отверстия, которые пересекаются с отверстиями на направляющей.

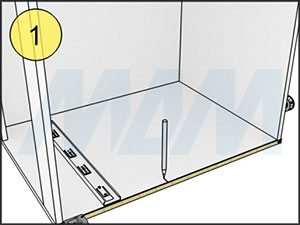

Использование мебельного шаблона для направляющих ящиков (артикул Sh 4), рисунок 1

1. Разметить на боку расстояние согласно вашим размерам, где будут установлены направляющие. Оставить насечку карандашом.

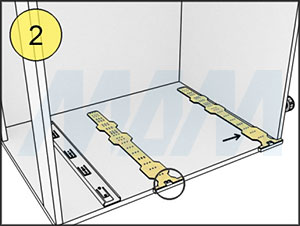

Использование мебельного шаблона для направляющих ящиков (артикул Sh 4), рисунок 2

2. Приложить шаблон к боку к месту с насечкой, где будет производится монтаж, и через помеченные отверстия автоматическим керном (авт. шилом) или карандашом отметить места крепления саморезов. Если направляющая нижняя, то просто приложить шаблон, уперев его к дну корпуса.

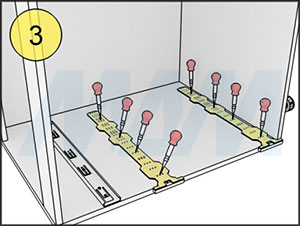

Использование мебельного шаблона для направляющих ящиков (артикул Sh 4), рисунок 3

3. Через отмеченные отверстия автоматическим керном (авт. шилом) или карандашом отметить места крепления саморезов.

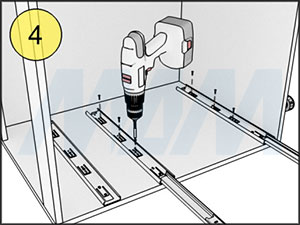

Использование мебельного шаблона для направляющих ящиков (артикул Sh 4), рисунок 4

4. Далее прикладываете направляющую и фиксируете её саморезами. При необходимости усильте дополнительными саморезами через свободные отверстия.



Повторите операцию для всех остальных направляющих.

Рекомендации:
1. Несмотря на высокую плотность и износостойкость материала, не рекомендуется сверлить через отверстия шаблона, так как это приводит к уменьшению срока службы шаблона и разбиванию отверстий.
2. Шаблон предназначен только для разметки на корпусе изделия. Для разметки на ящиках используйте сами направляющие, так как производители разных фирм не имеют общего стандарта и делают их на своё усмотрение.
3. Рекомендуем использовать саморезы размером 3,5×16 мм, так как при большем размере (4×16 мм) шляпка самореза будет цепляться за направляющую, а при меньшем (3×16 мм) сама направляющая может не держаться за шляпку самореза.
