Мебельный шаблон для петель

Артикул: Sh 3

Поделиться

Описание

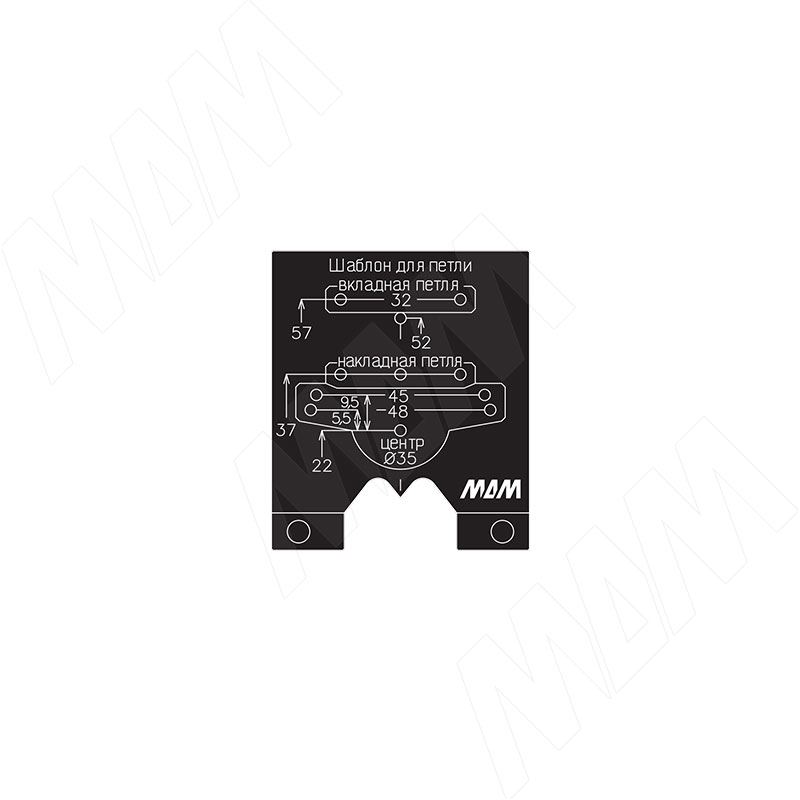

Шаблон Sh 3 предназначен для быстрой и точной разметки для мебельных петель на фасадах.

Преимущества:

  • выполнен из ударопрочного, влагостойкого пластика;
  • отлично подходит для работы на выезде, занимает мало места;
  • быстрая и точная разметка.

Использование

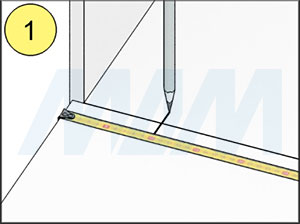

Использование мебельного шаблона для петель (артикул Sh 3), рисунок 1

1. Отметьте карандашом или фломастером места, где будет устанавливаться центр петли. Обычно это 80–100 мм от края.

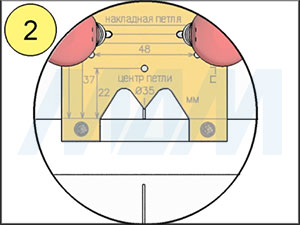

Использование мебельного шаблона для петель (артикул Sh 3), рисунок 2

2. Установите шаблон на бок изделия таким образом, чтобы носик шаблона совпал с отметкой.

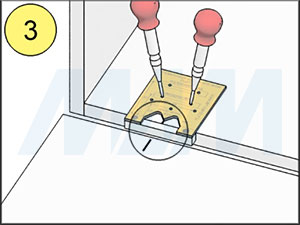

Использование мебельного шаблона для петель (артикул Sh 3), рисунок 3

3. Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».

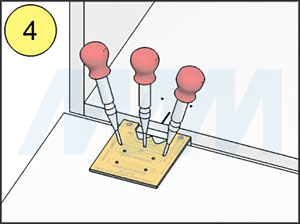

Использование мебельного шаблона для петель (артикул Sh 3), рисунок 4

4. Установите шаблон на фасад изделия таким образом, чтобы носик шаблона совпал с отметкой. Шилом или карандашом отметьте отверстия для креплений чаши и центра петли.

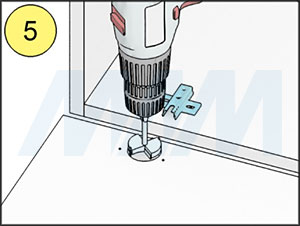

Использование мебельного шаблона для петель (артикул Sh 3), рисунок 5

5. Фрезой Форстнера 35 мм высверлите полость для чаши петли.

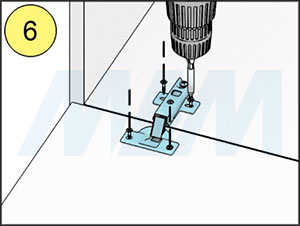

Использование мебельного шаблона для петель (артикул Sh 3), рисунок 6

6. Закрепите петлю саморезами в размеченных местах.



Рекомендации:
1. Несмотря на высокие показатели прочности материала, не рекомендуется проводить сверление через отверстия шаблона, иначе это приведет к снижению его срока службы.
2. При разметке на стороне фасада необходимо учитывать, что фасад на 1,5–2 мм меньше корпуса изделия.
3. Для установки петель лучше всего использовать усиленные саморезы 4×16 мм или «евросаморезы». Они исключат риск вырывания петель при эксплуатации мебели.

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.

Инструкции и файлы

Файлы для скачивания

Инструкция по использованию размёточного шаблона Sh 3 для мебельных петель
430,7 КБ PDF Скачать
